2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation
2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt die Installationsanleitung des
installierten Wärmeerzeugers.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Die vorliegende Anleitung gilt ausschließlich für die in den
mitgeltenden Unterlagen genannten Wärmeerzeuger, nach-
folgend „Produkt" genannt.

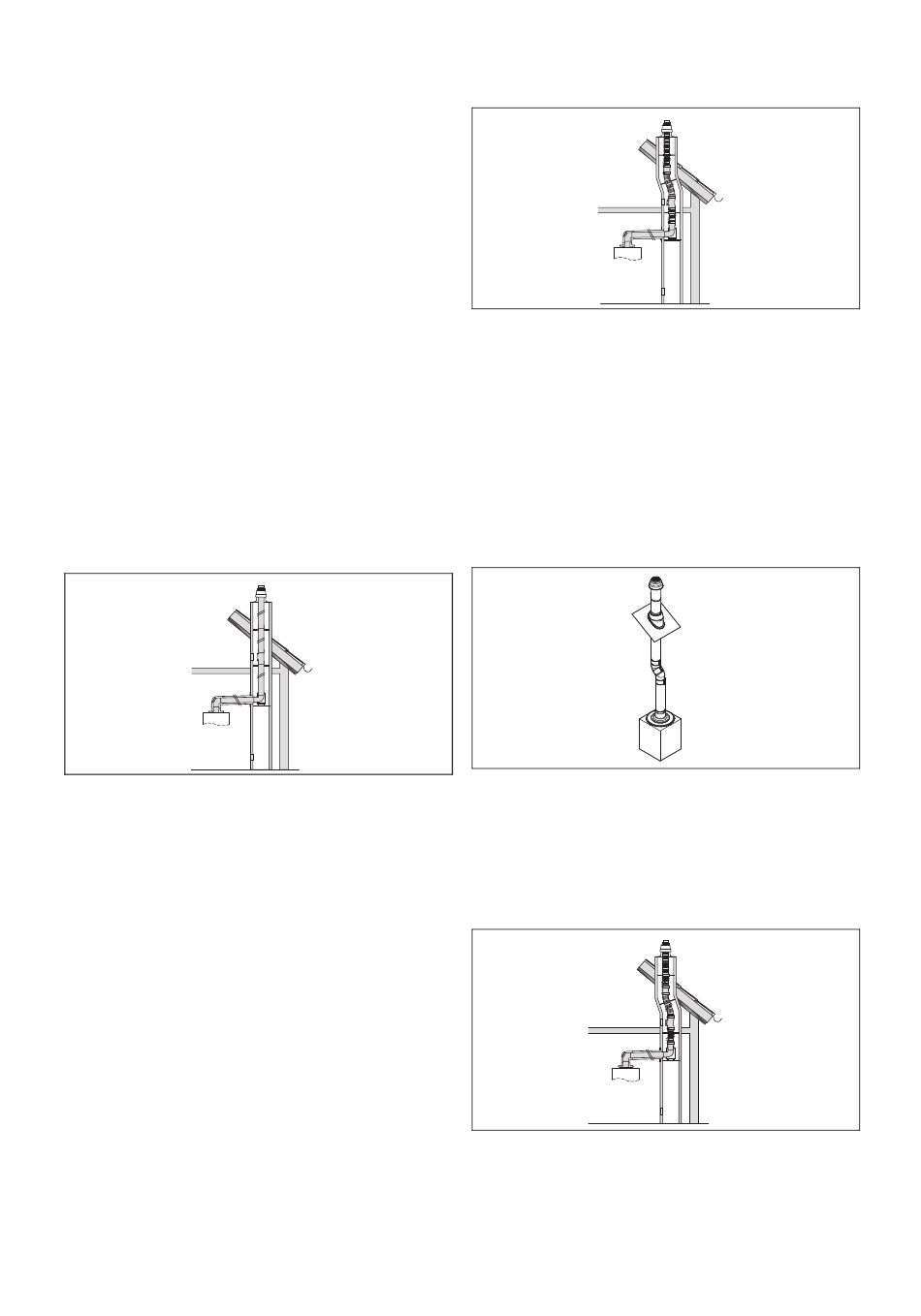

3 Systemübersicht
3.1 Montagemöglichkeiten Luft-Abgas-System
konzentrisch (PP) ⌀ 80/125 mm
▶
Beachten Sie die maximalen Rohrlängen im Kapitel Sys-
tembedingungen.
3.1.1 Schachtanschluss an starre Abgasleitung
DN 80 (PP)
80/125
▶
Starre Abgasleitung DN 80 montieren (→ Seite 22)
▶
Schachtaufsatz aus Kunststoff (PP) montieren
(→ Seite 33)
▶
Schachtaufsatz aus Edelstahl Art.-Nr. 0020021007 auf
starre Abgasleitung montieren (→ Seite 35)
▶
Schacht-/Wandanschluss montieren
▶
Produkt anschließen (→ Seite 49)
8
DN 80
3.1.2 Schachtanschluss an flexible Abgasleitung
DN 80 (PP)
80/125
▶
Flexible Abgasleitung DN 80/DN 100montieren
(→ Seite 24)
▶
Schachtaufsatz aus Kunststoff (PP) der flexiblen Abgas-
leitung montieren (→ Seite 34)
▶
Schachtaufsatz aus Edelstahl auf flexible Abgasleitung
montieren (→ Seite 36)
▶
Schacht-/Wandanschluss montieren
▶
Produkt anschließen (→ Seite 49)
3.1.3 Flexible Abgasleitung DN 80 im
abgetragenen Schacht mit senkrechter
Dachdurchführung
▶
Flexible Abgasleitung DN 80 im abgetragenen
Schacht mit senkrechter Dachdurchführung montieren
(→ Seite 28)
▶
Produkt anschließen (→ Seite 49)
3.1.4 Schachtanschluss an flexible Abgasleitung
DN 100 (PP)
80/125
▶
Flexible Abgasleitung DN 80/DN 100montieren
(→ Seite 24)
▶
Schachtaufsatz der flexiblen Abgasleitung DN 100 mon-
tieren (→ Seite 34)
▶
Schacht-/Wandanschluss montieren
DN 80
DN 80
DN 100
Montageanleitung 0020257248_00
