8 Montagekreuz
9 Abgetragener Schacht
1. Stellen Sie die Mündung des abgetragenen Schachtes
so her, dass das Wandfutter glatt und eben ist.
2. Beginnen Sie die Montage nach den Anweisungen fol-
gender Kapitel:
3. Montieren Sie die Auflageschiene und den Stützbogen.
(→ Seite 26)
4. Montieren Sie die flexible Abgasleitung. (→ Seite 27)
5. Setzen Sie den Flachdachkragen (6) mittig auf den
Schacht (9) mit Montagekreuz (8) auf und befestigen
Sie ihn mit Dübel und Schrauben.
6. Stecken Sie das Abgasrohr einer Verlängerung (5) in
das Verbindungsstück mit Muffe (7).
7. Montieren Sie die senkrechte Dachdurchführung nach
den Anweisungen folgender Kapitel:
8. Montieren Sie die Dachdurchführung durch Schrägdä-
cher. (→ Seite 43)
9. Montieren Sie den Schachtanschluss für raumluft-
unabhängige Betriebsweise. (→ Seite 24)
10. Schließen Sie das Produkt an den Zuluft-Abgas-An-
schluss an. (→ Seite 49)
6.2.4 Konzentrische Luft-Abgas-Leitung
montieren
Zur Montage der konzentrischen Luft-Abgas-Leitung im
Schacht wird zunächst der Schachtdurchbruch hergestellt
und die Auflageschiene mit dem Stützbogen montiert.
Anschließend wird die Leitung im Schacht montiert.

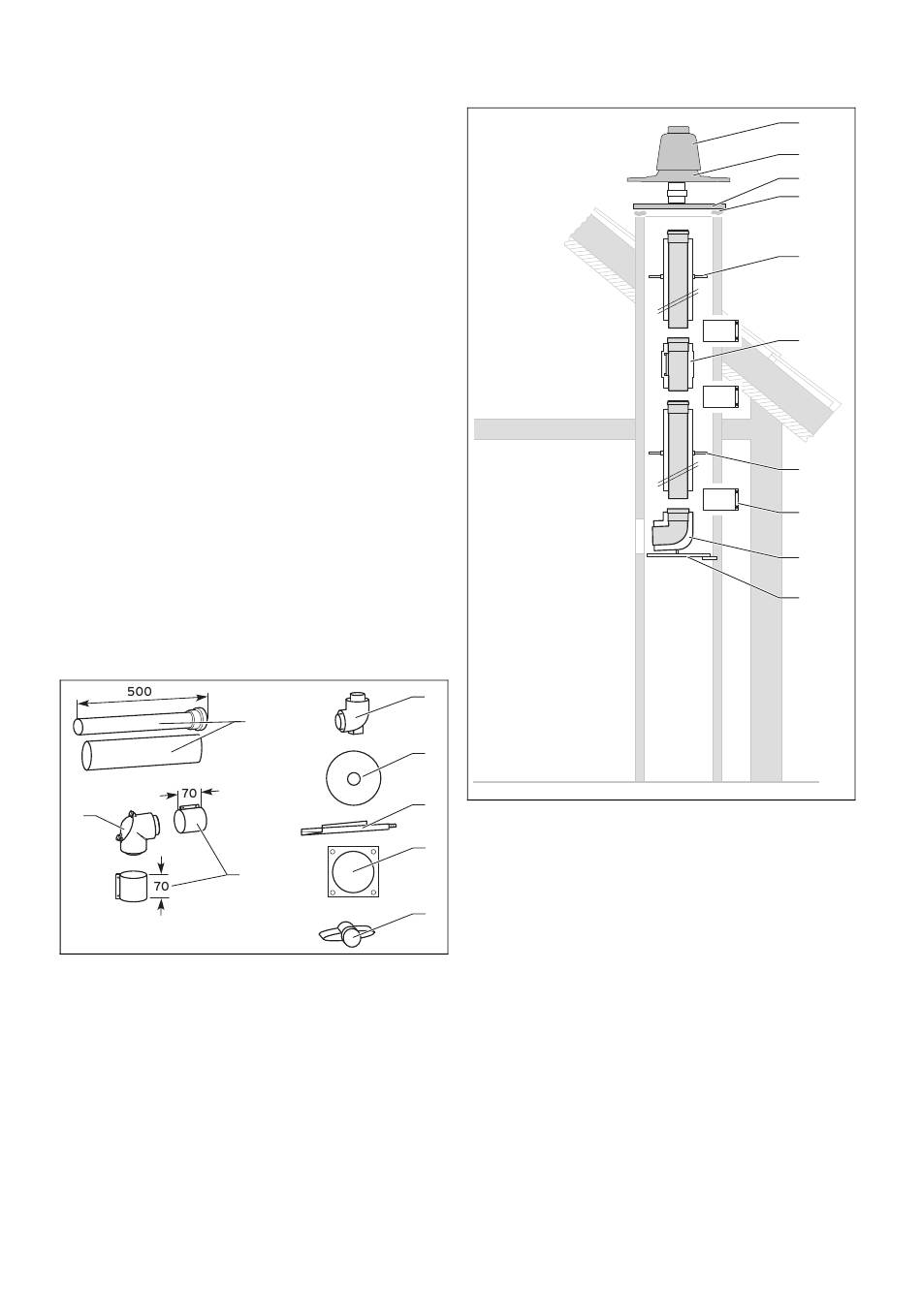

6.2.4.1 Lieferumfang Art.-Nr. 303220
7
1 Stützbogen
2 Abdichtplatte
3 Auflageschiene
4 Mauerrosette
0020257248_00 Montageanleitung
10 Flexible Abgasleitung
⌀ 80 mm (PP)
8
6
5 Abstandshalter
6 70-mm-Luftschelle (2 x)
7 Revisionsbogen
8 0,5-m-Luft-Abgas-Rohr
6.2.4.2 Konzentrische Luft-Abgas-Leitung im

Schacht montieren

1
2
3
1 Haube des Schachtauf-
satzes
4
2 Fuß des Schachtaufsat-
zes
3 Abdichtplatte
4 Mündungsrand des
5
Schachtes
1. Legen Sie den Installationsort fest.
2. Stemmen Sie einen ausreichend großen Durchbruch.
3. Bohren Sie ein Loch in die hintere Schachtwange.
4. Kürzen Sie ggf. die Auflageschiene (9).
5. Befestigen Sie den Stützbogen (8) so auf der Auflage-
schiene, dass nach dem Einbau das Abgasrohr mittig
im Schacht angeordnet ist.
6. Montieren Sie die Auflageschiene (9) und den Stütz-
bogen (8) im Schacht.
7. Montieren Sie mit Hilfe eines Seils die Abgasleitung in
benötigter Länge von der Schachtmündung ausgehend
nach unten. Bauen Sie dabei eine eine geeignete Revi-
sionsöffnung (6) ein.
8. Setzen Sie zur Verbindung der Teile jeweils eine Luft-
rohrschelle (7).
Montage 6
1
2
3
4
5
6
5
7
8
9
5 Abstandshalter
6 Revisionsöffnung
7 Luftschelle
8 Stützbogen
9 Auflageschiene
