6 Montage
Gefahr!
Verletzungsgefahr durch herabfallende
Teile!

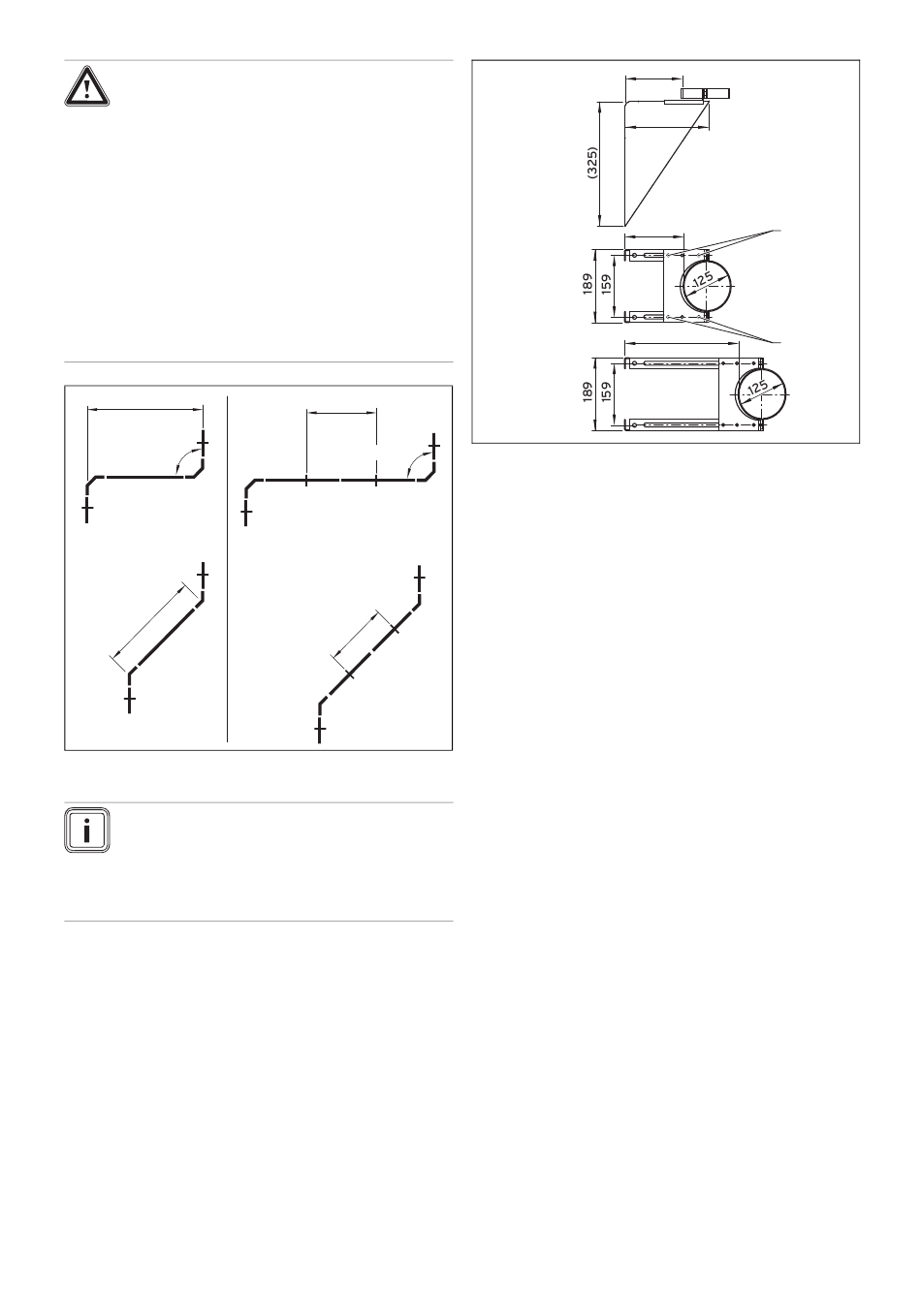

Den über das Dach hinausragende Teil der
Abgasleitung müssen Sie ausreichend steif
ausführen. Zwischen den obersten beiden
Leitungshaltern der Außenwand dürfen Sie
keinen Versatz vorsehen. Ein Versatz ver-
mindert die Steifigkeit der Abgasführung bei
Windangriff und kann zum Verdrehen oder
Lösen der Abgasführung führen.
▶
Montieren Sie keinen Versatz zwischen
den oberen beiden Leitungshaltern
Außenwand.
max. 2 m
max. 2 m
6.4.3 Abgasleitung an der Außenwand montieren
Hinweis
Beachten Sie den ggf. vorhandenen Dachüber-
stand. Verwenden Sie bei Bedarf die Dachpfan-
nen für Schrägdach. Die Abgasleitung muss zu
Fenstern und anderen Wandöffnungen einen Ab-
stand von 20 cm einhalten.
38
max. 2 m
max. 2 m
150
150
1. Bohren Sie ein Loch in die Außenwand.
–
Kerndurchmesser: 150 mm
2. Montieren Sie die Außenwandkonsole, bestehend aus 2
Haltern und einem Trägerblech, vor.
–
Montieren Sie die Außenwandkonsole mind. 50 mm
oberhalb der Wandbohrung, damit die Wandrosette
auf das Abgasrohr montiert werden kann.
3. Montieren Sie bei einem Wandabstand von 50 mm bis
150 mm das Halteblech auf die kurze Seite, bei einem
Wandabstand von 150 mm bis 300 mm auf die lange
Seite der Außenwandkonsole.
4. Stellen Sie den gewünschten Wandabstand ein und
ziehen Sie die 4 Schrauben (1) in montierbarer Position
fest.
5. Montieren Sie die Wandkonsole mindestens 50 mm
oberhalb der Wandbohrung, damit die Wandrosette auf
das Abgasrohr montiert werden kann.
(220)
1
300
1
