6 Montage

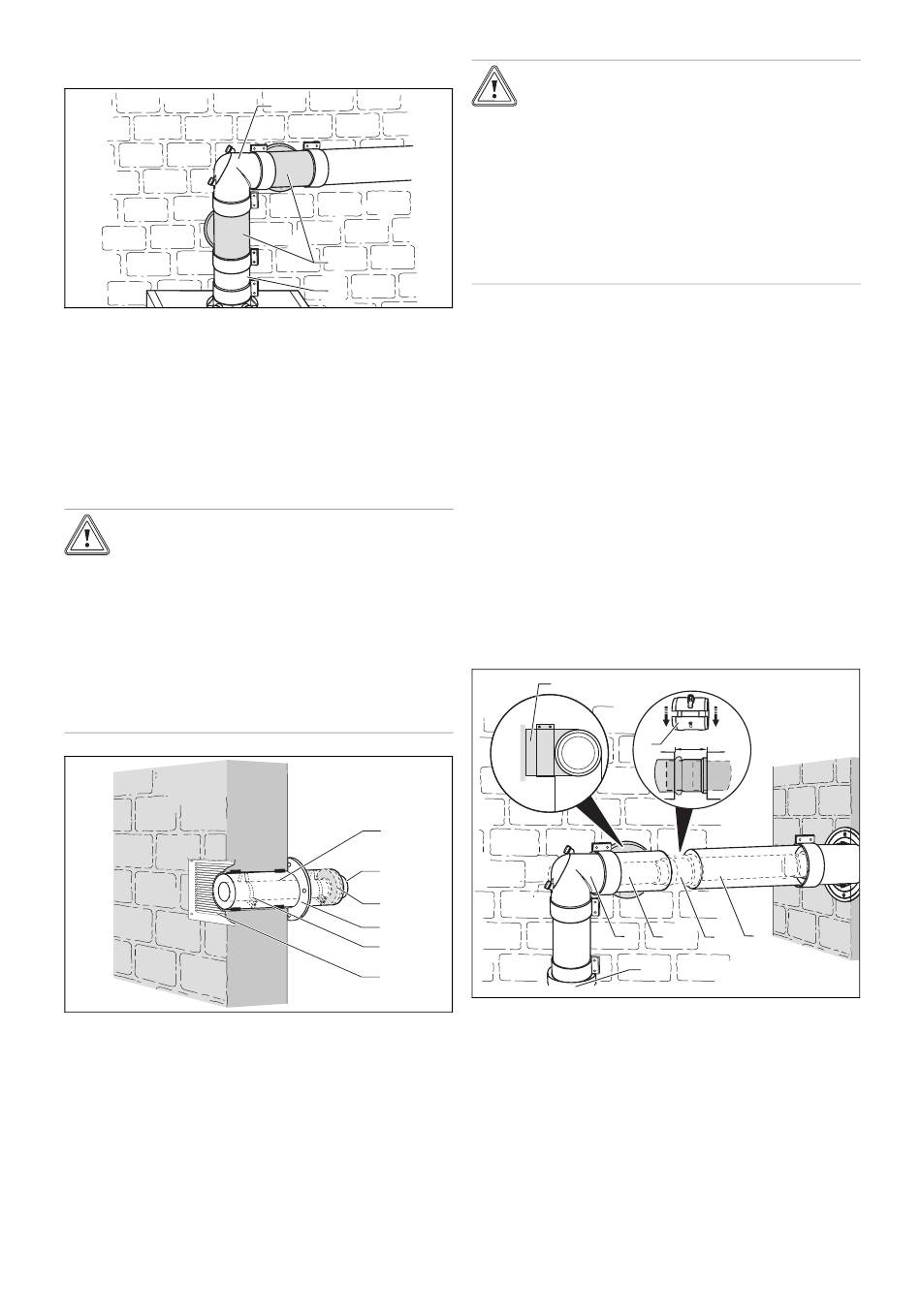

6.7.3 Anschlussmöglichkeiten
1 Erster Bogen
2 Luftanschluss-T-Stück
Sie haben zwei Möglichkeiten, das Luftanschluss-T-Stück zu
montieren:
–
A: Unmittelbar an den Produktanschluss oder
–
B: Nach dem ersten Bogen.
6.7.4 Luftansaugstück montieren
Vorsicht!
Beschädigungsgefahr für das Produkt!
Eintretendes Regenwasser kann das Produkt
beschädigen. Regenwasser kann zu Korro-
sion im Produkt führen.
▶
Um den Eintritt von Regenwasser in das
Produkt zu verhindern , verlegen Sie das
Luftansaugstück mit einem Gefälle von 2°
nach außen. 2° entsprechen einem Ge-
fälle von ca. 30 mm pro Meter Rohrlänge.
1 Luftansaugstück
2 Abgasmuffe
3 Dichtung
46
1
B
A
2
3
3 Produktanschluss
1
2
3
4
5
6
4 Mauerrosette
5 Abstandshalter
6 Zuluftgitter
Vorsicht!
Beschädigungsfahr für das Produkt durch
unzulässige Verbrennung
Hohe Druckunterschiede zwischen Zuluft-
und Abgasöffnung können die Verbrennung
unzulässig beeinflussen.
▶
Montieren Sie die Öffnung für die Ver-
brennungsluftzufuhr und die Mündung der
Abgasanlage nur auf einer Seite des Firs-
tes.
1. Wählen Sie eine geeignete Position für das Luftansaug-
stück (1) in der Außenwand.
2. Bohren Sie dort ein Loch in die Außenwand.
–
Durchmesser: 130 mm
3. Setzen Sie das Luftansaugstück in die Bohrung so ein,
dass die Abgasmuffe (2) nach innen zeigt und das kon-
zentrische Rohr mit der Außenwand bündig abschließt.
4. Verschließen Sie den Raum zwischen Wand und Luft-
ansaugstück, z. B mit Mörtel.
5. Dübeln Sie das Zuluftgitter (6) so an der Außenwand
an, dass die Lamellen schräg nach unten gerichtet sind
und kein Wasser eindringen kann.
6. Montieren Sie die Mauerrosette (4).
7. Wenn Sie das Luftansaugstück gekürzt haben, dann
setzen Sie die Dichtung (3) und den zweiten Abstands-
halter (5) wieder in den Ringspalt ein.
6.7.5 Verbrennungsluftzuführung montieren
1
7
3
2
1 Luftansaugstück
2 Anschlussstück für Luft-
Abgas-Führung
3 Revisionsbogen
1. Verbinden Sie den Revisionsbogen (3) mit dem An-
schlussstück für die Luft-Abgas-Führung.
2. Verbinden Sie das Zuluftanschluss-T-Stück (4) mit dem
Revisionsbogen.
82 - 84
6
4
5
4 Zuluftanschluss-T-Stück
5 Trennvorrichtung
6 Verlängerung
7 Luftschelle
