6 Montage
9. Verbinden Sie alle Trennstellen mit Luftschellen.
(→ Seite 51)
10. Schieben Sie in Abständen von max. 2 m je einen Ab-
standshalter (5) auf die Abgasrohre.
11. Setzen Sie zusätzlich vor und hinter einer Revisionsöff-
nung je einen Abstandshalter.
12. Nach dem Eindrücken der gesamten Abgasleitung in
den Stützbogen setzen Sie eine Schelle (7) zur Verbin-
dung.
13. Wenn das oberste Abgasrohr eingesteckt ist, dann ent-
fernen Sie die Muffe des Rohrs und kürzen Sie das
Rohr auf die erforderliche Länge.
–
An der Schachtmündung müssen 300 mm überste-
hen.
14. Entgraten Sie das Abgasrohr.
15. Montieren Sie den Schachtaufsatz aus Kunststoff (PP).
(→ Seite 33)
16. Alternative
▶
Montieren Sie den Schachtaufsatz aus Edelstahl
auf die starre Abgasleitung. (→ Seite 35)

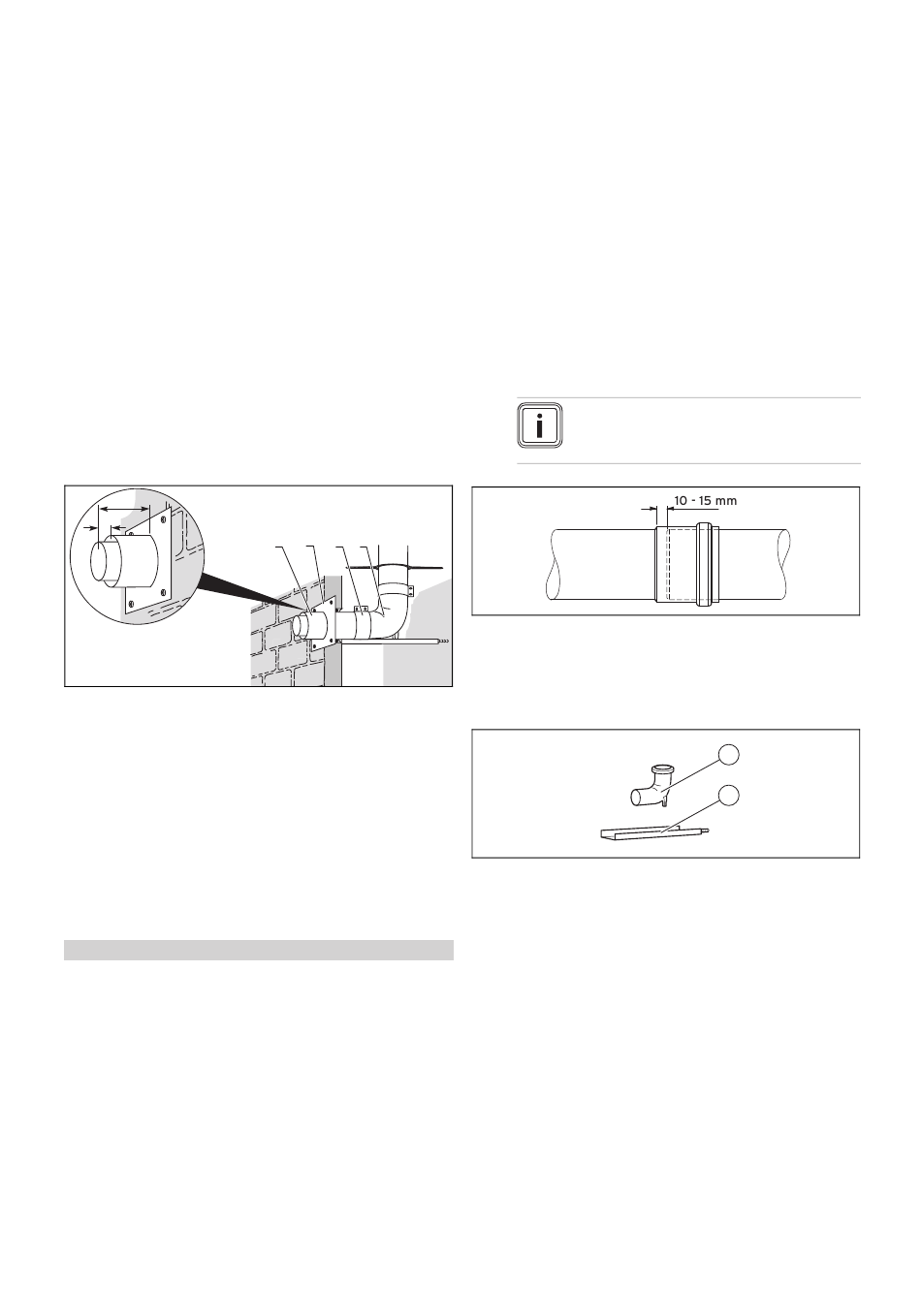

6.2.4.3 Schacht-/Wandanschluss montieren
min. 100
25
1. Kürzen Sie entsprechend dem Abstand die Verlänge-
rung (1) und verbinden Sie den Stützbogen (4) über die
Luftrohrschelle (3) mit der Verlängerung.
2. Befestigen Sie die Verlängerung mit Mörtel und lassen
Sie den Mörtel aushärten.
3. Schieben Sie die Mauerrosette (2) über die Verlänge-
rung und befestigen Sie sie an der Wand.
4. Schließen Sie das Produkt an den Zuluft-Abgas-An-
schluss an. (→ Seite 49)
6.2.5

Nicht-konzentrischen Anschluss an starre

Abgasleitung DN 80 (PP) montieren
Gültigkeit: außer Belgien
–
Benötigtes Anschlussstück für raumluftunabhängigen
Betrieb: ⌀ 80/80 mm
–
Benötigtes Anschlussstück für raumluftabhängigen Be-
trieb: ⌀ 80/125 mm
▶
Halten Sie den Abstand der Abgasführung von Bauteilen
aus brennbaren Baustoffen ein.
–
Mindestabstand: 5 cm
▶
Verlegen Sie die Abgasleitung innerhalb von Gebäuden
nur in Räumen, die dauerhaft von außen belüftet werden.
30
1 2 3 4
–
Lichter Querschnitt der Öffnung, abhängig von der
Leistung des Wärmeerzeugers: ≥ 150 cm²
–
Wenn eine ausreichende Belüftung der Räume nicht
möglich ist, dann wählen Sie die konzentrische Luft-
Abgas-Führung.
▶
Wenn Sie den Schacht nicht für die Verbrennungsluft-
zufuhr verwenden, dann muss die Abgasleitung im
Schacht über die gesamte Länge und den ganzen Um-
fang hinterlüftet sein. Dazu müssen Sie in den Schacht
eine Lüftungsöffnung einbauen.
– Querschnitt der Lüftungsöffnung: ≥ 150 cm²
▶
Verlegen Sie das waagerechte Abgasrohr mit Gefälle
zum Wärmeerzeuger hin.
– Gefälle zum Produkt: ≥ 3°
▶
Verlegen Sie das waagerechte Luftrohr mit Gefälle nach
außen.
–
Gefälle des Luftrohrs nach außen: 2°
Hinweis
2° entsprechen einem Gefälle von ca.
30 mm pro Meter Rohrlänge.
▶
Stecken Sie die Rohre zwischen dem Produkt und dem
senkrechten Teil der Abgasleitung nicht bis zum An-
schlag ineinander.
6.2.5.1 Lieferumfang Art.-Nr. 303265
1 Stützbogen
6.2.5.2 Montage vorbereiten
▶
Montieren Sie die Auflageschiene und den Stützbogen.
(→ Seite 26)
6.2.5.3 Schachtanschluss montieren
1. Stecken Sie ein Abgasrohr auf den Stützbogen.
2. Befestigen das Abgasrohr mit Mörtel und lassen Sie
den Mörtel aushärten.
1
2
2 Auflageschiene
Montageanleitung 0020257248_00
