Montagemöglichkeiten Luft-Abgas-System Konzentrisch (Edelstahl) ⌀ 80/125 Mm; Montagemöglichkeiten Luft-Abgas-System Nicht-Konzentrisch (Pp) ⌀ 80/80 Mm - Vaillant ecoTEC plus VC 406/5-5 E-DE Montageanleitung

3 Systemübersicht
3.2 Montagemöglichkeiten Luft-Abgas-System
konzentrisch (Edelstahl) ⌀ 80/125 mm
▶
Beachten Sie die maximalen Rohrlängen im Kapitel Sys-
tembedingungen.

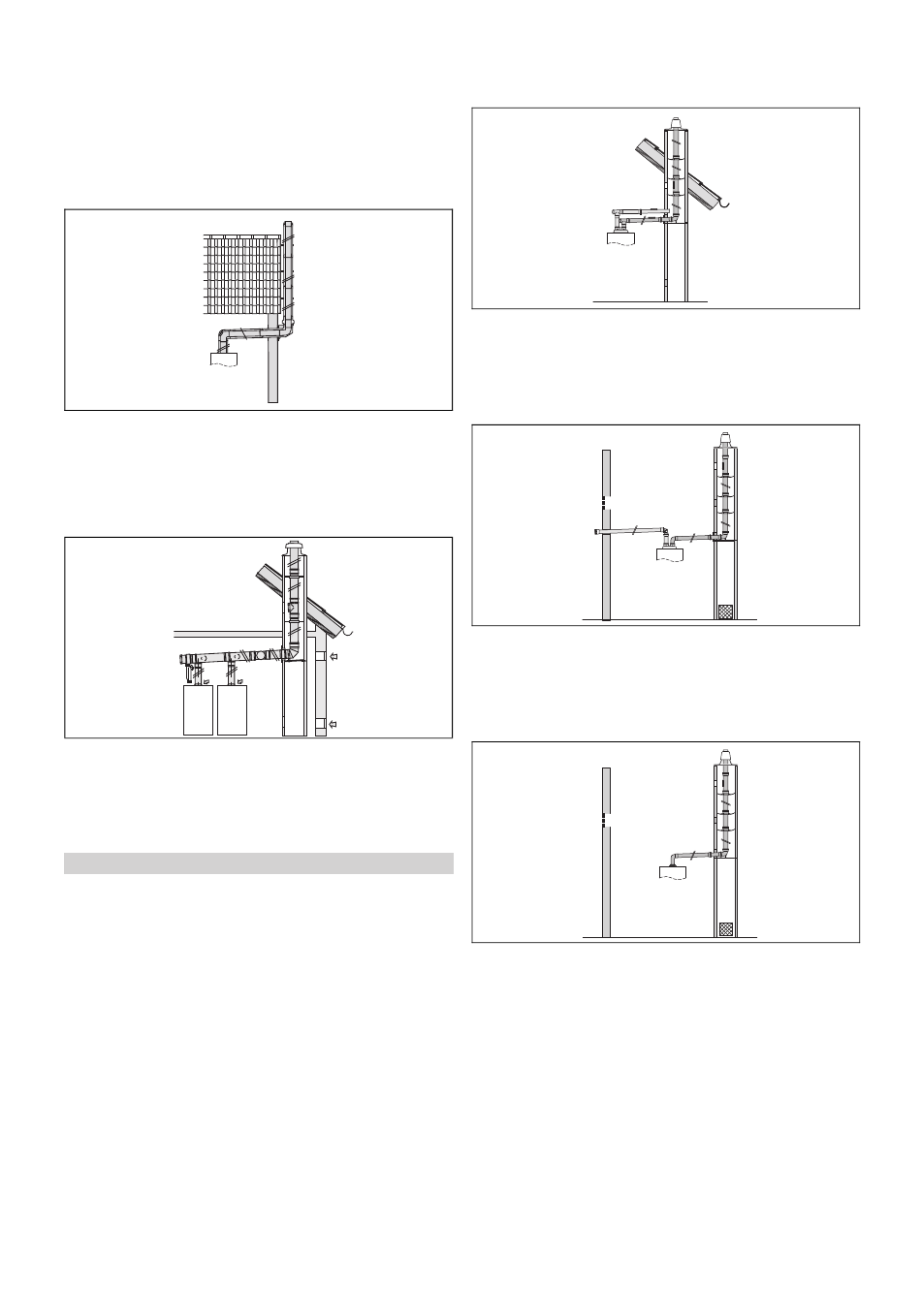

3.2.1 Schacht-/Wandanschluss an Abgasleitung
an der Fassade
80/125
▶
Abgasleitung an der Außenwand montieren (→ Seite 36)
▶
Schacht-/Wandanschluss montieren
▶
Produkt anschließen (→ Seite 49)
3.2.2 Kaskadenschaltungen
Die Montage der Kaskadenschaltung wird in einer separaten
Montageanleitung beschrieben.
3.3 Montagemöglichkeiten Luft-Abgas-System
nicht-konzentrisch (PP) ⌀ 80/80 mm
Gültigkeit: außer Belgien
▶
Beachten Sie die maximalen Rohrlängen im Kapitel Sys-
tembedingungen.
10
3.3.1 Schachtanschluss an starre Abgasleitung
DN 80 (PP)
DN 80/80
▶
Nicht-konzentrischen Anschluss an starre Abgasleitung
DN 80 (PP) montieren (Gültigkeit: außer Belgien)
3.3.2 Schachtanschluss an starre Abgasleitung
DN 80 (PP) mit getrennter Luftzufuhr
DN 80
▶
Nicht-konzentrischen Anschluss an starre Abgasleitung
DN 80 (PP) montieren (Gültigkeit: außer Belgien)
3.3.3 Schachtanschluss an starre Abgasleitung
DN 80 (PP), raumluftabhängig
▶
Nicht-konzentrischen Anschluss an starre Abgasleitung
DN 80 (PP) montieren (Gültigkeit: außer Belgien)
DN 80
DN 80
80/80
DN 80
DN 80
