4.8
Konzentrischer Anschluss an konzentrische
Abgasleitung Ø 80/125 im Schacht
Hinweis!
Beachten Sie die maximalen Rohrlängen, siehe
Kapitel 3.2.
4.8.1 Lieferumfang konzentrischer Anschluss

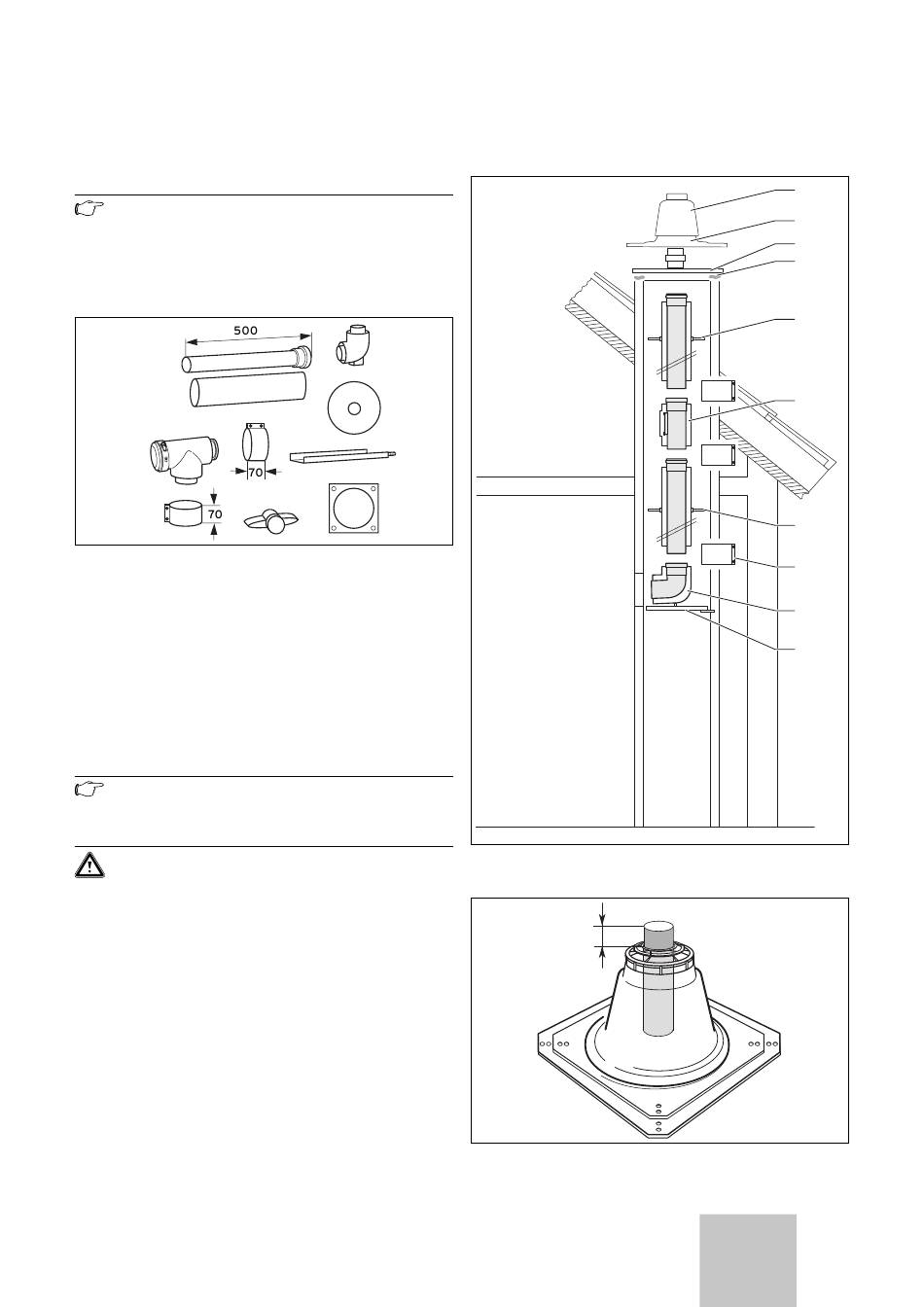

Abb. 4.56 Lieferumfang
Vaillant Art.-Nr. 303 220
Das Set enthält:
- Revisions-T-Stück
- 2 x 70-mm-Schelle
- 0,5-m-Verlängerung
- Stützbogen
- Auflageschiene
- Mauerrosette
- Abdichtplatte
- Abstandshalter
Hinweis!
Elemente der Luft-/Abgasführung siehe Kapitel
3.1.
Achtung!
Achten Sie darauf, dass das Gefälle zum Gerät
3° beträgt (3° entsprechen einem Gefälle von
ca. 50 mm pro Meter Rohrlänge), damit die
Dichtungen nicht durch stehendes Kondensat
beschädigt werden.
Mindestabmessungen des Schachts:
- eckig: 140 mm x 140 mm
- rund: Ø 150 mm
Montageanleitung Luft-/Abgasführung icoVIT 0020016001_03
4.8.2 Abgasleitung im Schacht montieren
Abb. 4.57 Montagebeispiel raumluftunabhängig
60 mm
Abb. 4.58 Länge des oberen Abgasrohrs
Montage 4
1
2
3
4
5
6
7
8
9
10
DE, AT,
41
CH
, BE
DE
DE
