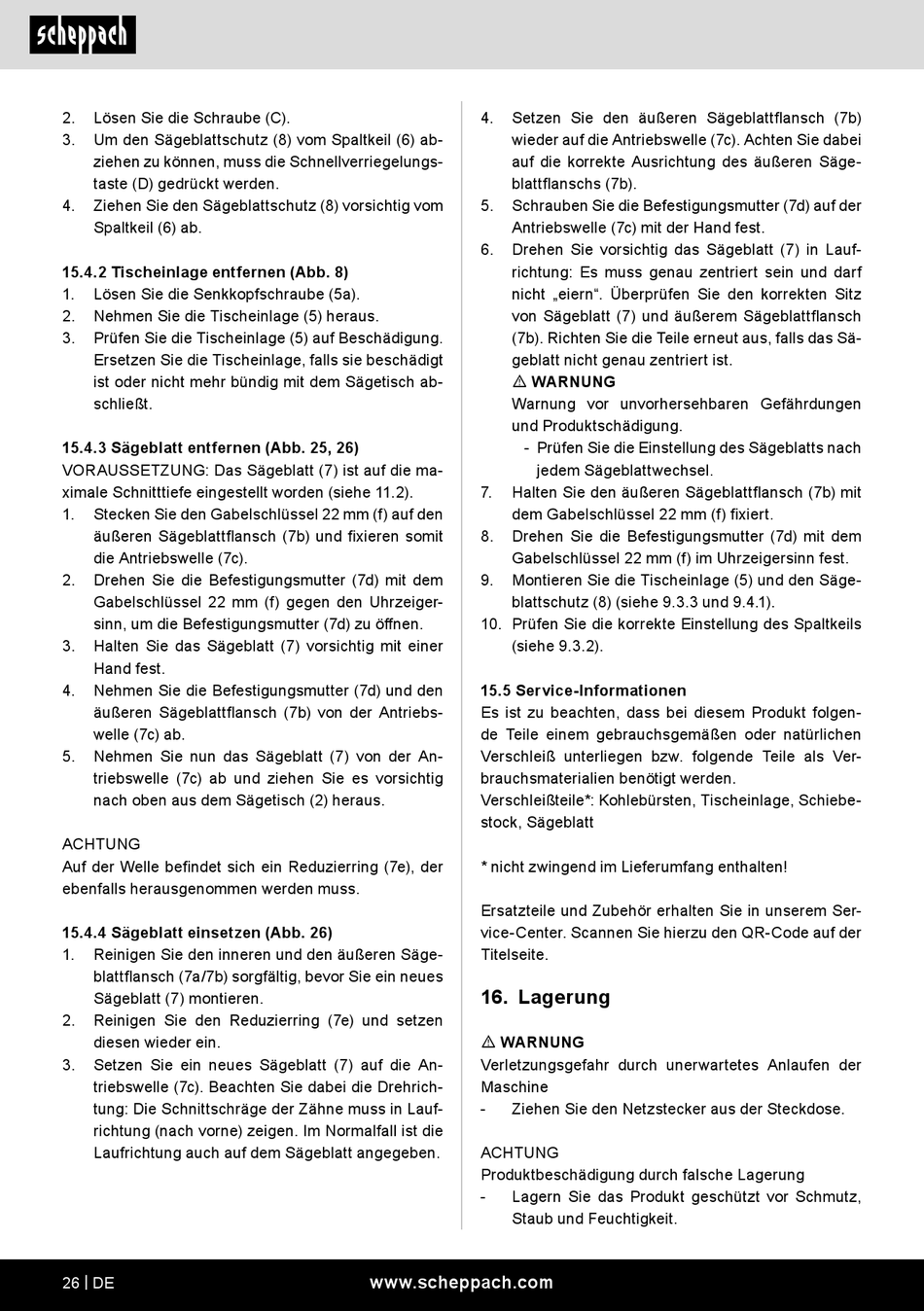

2.
Lösen Sie die Schraube (C).
3.
Um den Sägeblattschutz (8) vom Spaltkeil (6) ab-
ziehen zu können, muss die Schnellverriegelungs-
taste (D) gedrückt werden.
4.
Ziehen Sie den Sägeblattschutz (8) vorsichtig vom
Spaltkeil (6) ab.
15.4.2 Tischeinlage entfernen (Abb. 8)
1.
Lösen Sie die Senkkopfschraube (5a).
2.
Nehmen Sie die Tischeinlage (5) heraus.
3.
Prüfen Sie die Tischeinlage (5) auf Beschädigung.
Ersetzen Sie die Tischeinlage, falls sie beschädigt
ist oder nicht mehr bündig mit dem Sägetisch ab-
schließt.
15.4.3 Sägeblatt entfernen (Abb. 25, 26)
VORAUSSETZUNG: Das Sägeblatt (7) ist auf die ma-
ximale Schnitttiefe eingestellt worden (siehe 11.2).
1.
Stecken Sie den Gabelschlüssel 22 mm (f) auf den
äußeren Sägeblattflansch (7b) und fixieren somit
die Antriebswelle (7c).
2.
Drehen Sie die Befestigungsmutter (7d) mit dem
Gabelschlüssel 22 mm (f) gegen den Uhrzeiger-
sinn, um die Befestigungsmutter (7d) zu öffnen.
3.
Halten Sie das Sägeblatt (7) vorsichtig mit einer
Hand fest.
4.
Nehmen Sie die Befestigungsmutter (7d) und den
äußeren Sägeblattflansch (7b) von der Antriebs-
welle (7c) ab.
5.
Nehmen Sie nun das Sägeblatt (7) von der An-
triebswelle (7c) ab und ziehen Sie es vorsichtig
nach oben aus dem Sägetisch (2) heraus.
ACHTUNG
Auf der Welle befindet sich ein Reduzierring (7e), der
ebenfalls herausgenommen werden muss.
15.4.4 Sägeblatt einsetzen (Abb. 26)
1.
Reinigen Sie den inneren und den äußeren Säge-
blattflansch (7a/7b) sorgfältig, bevor Sie ein neues
Sägeblatt (7) montieren.
2.
Reinigen Sie den Reduzierring (7e) und setzen
diesen wieder ein.
3.
Setzen Sie ein neues Sägeblatt (7) auf die An-
triebswelle (7c). Beachten Sie dabei die Drehrich-
tung: Die Schnittschräge der Zähne muss in Lauf-
richtung (nach vorne) zeigen. Im Normalfall ist die
Laufrichtung auch auf dem Sägeblatt angegeben.
26 | DE
4.
Setzen Sie den äußeren Sägeblattflansch (7b)
wieder auf die Antriebswelle (7c). Achten Sie dabei
auf die korrekte Ausrichtung des äußeren Säge-
blattflanschs (7b).
5.
Schrauben Sie die Befestigungsmutter (7d) auf der
Antriebswelle (7c) mit der Hand fest.
6.
Drehen Sie vorsichtig das Sägeblatt (7) in Lauf-
richtung: Es muss genau zentriert sein und darf
nicht „eiern". Überprüfen Sie den korrekten Sitz
von Sägeblatt (7) und äußerem Sägeblattflansch
(7b). Richten Sie die Teile erneut aus, falls das Sä-
geblatt nicht genau zentriert ist.
m WARNUNG
Warnung vor unvorhersehbaren Gefährdungen
und Produktschädigung.
- Prüfen Sie die Einstellung des Sägeblatts nach
jedem Sägeblattwechsel.
7.
Halten Sie den äußeren Sägeblattflansch (7b) mit
dem Gabelschlüssel 22 mm (f) fixiert.
8.
Drehen Sie die Befestigungsmutter (7d) mit dem
Gabelschlüssel 22 mm (f) im Uhrzeigersinn fest.
9.
Montieren Sie die Tischeinlage (5) und den Säge-
blattschutz (8) (siehe 9.3.3 und 9.4.1).
10. Prüfen Sie die korrekte Einstellung des Spaltkeils
(siehe 9.3.2).
15.5 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Tischeinlage, Schiebe-
stock, Sägeblatt
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
16. Lagerung
m WARNUNG
Verletzungsgefahr durch unerwartetes Anlaufen der
Maschine
-
Ziehen Sie den Netzstecker aus der Steckdose.
ACHTUNG
Produktbeschädigung durch falsche Lagerung
-
Lagern Sie das Produkt geschützt vor Schmutz,
Staub und Feuchtigkeit.
www.scheppach.com
