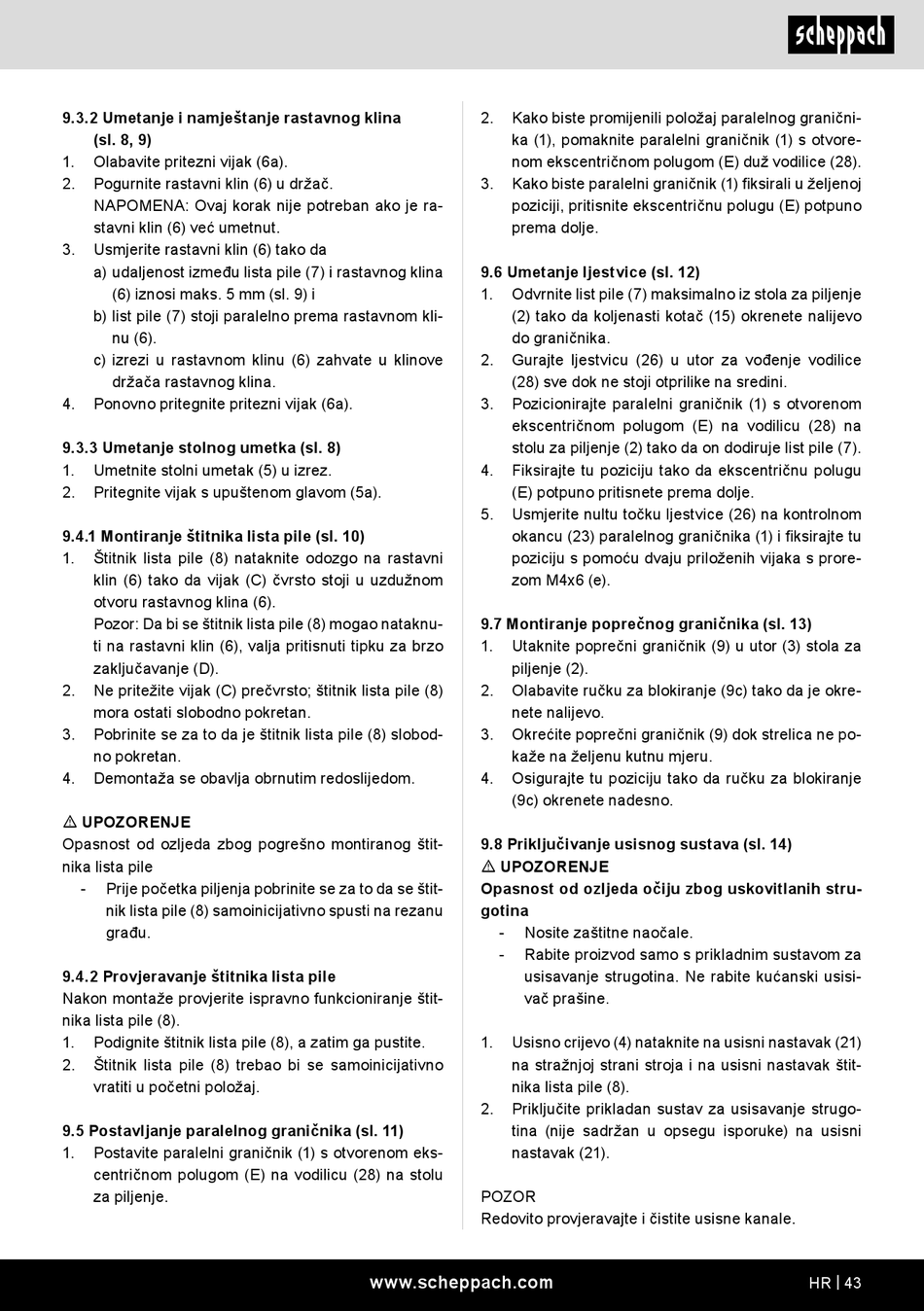

9.3.2 Umetanje i namještanje rastavnog klina
(sl. 8, 9)
1.
Olabavite pritezni vijak (6a).
2.
Pogurnite rastavni klin (6) u držač.
NAPOMENA: Ovaj korak nije potreban ako je ra-
stavni klin (6) već umetnut.
3.
Usmjerite rastavni klin (6) tako da
a) udaljenost između lista pile (7) i rastavnog klina
(6) iznosi maks. 5 mm (sl. 9) i
b) list pile (7) stoji paralelno prema rastavnom kli-
nu (6).
c) izrezi u rastavnom klinu (6) zahvate u klinove
držača rastavnog klina.
4.
Ponovno pritegnite pritezni vijak (6a).
9.3.3 Umetanje stolnog umetka (sl. 8)
1.
Umetnite stolni umetak (5) u izrez.
2.
Pritegnite vijak s upuštenom glavom (5a).
9.4.1 Montiranje štitnika lista pile (sl. 10)
1.
Štitnik lista pile (8) nataknite odozgo na rastavni
klin (6) tako da vijak (C) čvrsto stoji u uzdužnom
otvoru rastavnog klina (6).
Pozor: Da bi se štitnik lista pile (8) mogao nataknu-
ti na rastavni klin (6), valja pritisnuti tipku za brzo
zaključavanje (D).
2.
Ne pritežite vijak (C) prečvrsto; štitnik lista pile (8)
mora ostati slobodno pokretan.
3.
Pobrinite se za to da je štitnik lista pile (8) slobod-
no pokretan.
4.
Demontaža se obavlja obrnutim redoslijedom.
m UPOZORENJE
Opasnost od ozljeda zbog pogrešno montiranog štit-
nika lista pile
-
Prije početka piljenja pobrinite se za to da se štit-
nik lista pile (8) samoinicijativno spusti na rezanu
građu.
9.4.2 Provjeravanje štitnika lista pile
Nakon montaže provjerite ispravno funkcioniranje štit-
nika lista pile (8).
1.
Podignite štitnik lista pile (8), a zatim ga pustite.
2.
Štitnik lista pile (8) trebao bi se samoinicijativno
vratiti u početni položaj.
9.5 Postavljanje paralelnog graničnika (sl. 11)
1.
Postavite paralelni graničnik (1) s otvorenom eks-
centričnom polugom (E) na vodilicu (28) na stolu
za piljenje.
2.
Kako biste promijenili položaj paralelnog granični-
ka (1), pomaknite paralelni graničnik (1) s otvore-
nom ekscentričnom polugom (E) duž vodilice (28).
3.
Kako biste paralelni graničnik (1) fiksirali u željenoj
poziciji, pritisnite ekscentričnu polugu (E) potpuno
prema dolje.
9.6 Umetanje ljestvice (sl. 12)
1.
Odvrnite list pile (7) maksimalno iz stola za piljenje
(2) tako da koljenasti kotač (15) okrenete nalijevo
do graničnika.
2.
Gurajte ljestvicu (26) u utor za vođenje vodilice
(28) sve dok ne stoji otprilike na sredini.
3.
Pozicionirajte paralelni graničnik (1) s otvorenom
ekscentričnom polugom (E) na vodilicu (28) na
stolu za piljenje (2) tako da on dodiruje list pile (7).
4.
Fiksirajte tu poziciju tako da ekscentričnu polugu
(E) potpuno pritisnete prema dolje.
5.
Usmjerite nultu točku ljestvice (26) na kontrolnom
okancu (23) paralelnog graničnika (1) i fiksirajte tu
poziciju s pomoću dvaju priloženih vijaka s prore-
zom M4x6 (e).
9.7 Montiranje poprečnog graničnika (sl. 13)
1.
Utaknite poprečni graničnik (9) u utor (3) stola za
piljenje (2).
2.
Olabavite ručku za blokiranje (9c) tako da je okre-
nete nalijevo.
3.
Okrećite poprečni graničnik (9) dok strelica ne po-
kaže na željenu kutnu mjeru.
4.
Osigurajte tu poziciju tako da ručku za blokiranje
(9c) okrenete nadesno.
9.8 Priključivanje usisnog sustava (sl. 14)
m UPOZORENJE
Opasnost od ozljeda očiju zbog uskovitlanih stru-
gotina
-
Nosite zaštitne naočale.
-
Rabite proizvod samo s prikladnim sustavom za
usisavanje strugotina. Ne rabite kućanski usisi-
vač prašine.
1.
Usisno crijevo (4) nataknite na usisni nastavak (21)
na stražnjoj strani stroja i na usisni nastavak štit-
nika lista pile (8).
2.
Priključite prikladan sustav za usisavanje strugo-
tina (nije sadržan u opsegu isporuke) na usisni
nastavak (21).
POZOR
Redovito provjeravajte i čistite usisne kanale.
www.scheppach.com
HR | 43
