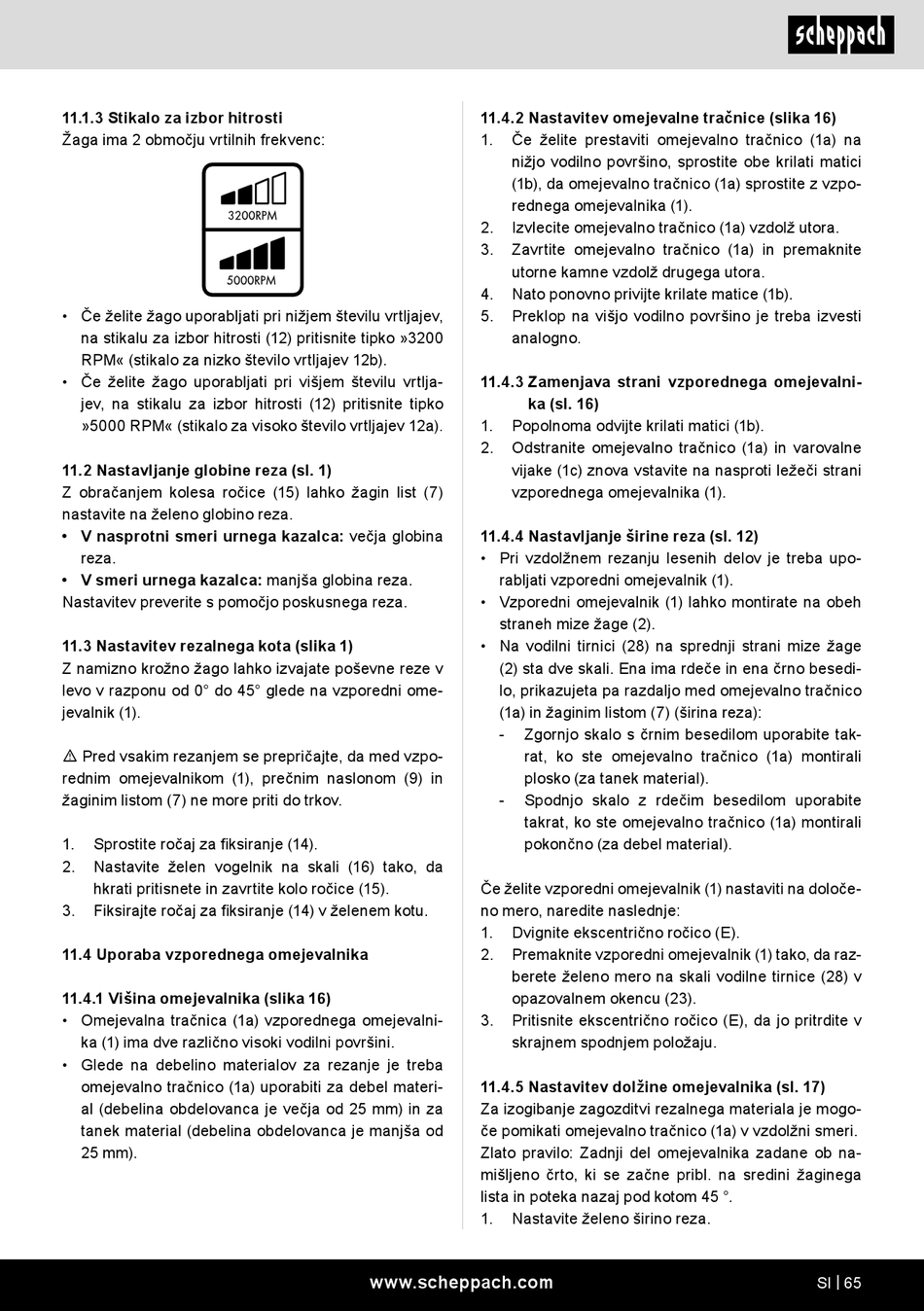

11.1.3 Stikalo za izbor hitrosti
Žaga ima 2 območju vrtilnih frekvenc:
• Če želite žago uporabljati pri nižjem številu vrtljajev,
na stikalu za izbor hitrosti (12) pritisnite tipko »3200
RPM« (stikalo za nizko število vrtljajev 12b).
• Če želite žago uporabljati pri višjem številu vrtlja-
jev, na stikalu za izbor hitrosti (12) pritisnite tipko
»5000 RPM« (stikalo za visoko število vrtljajev 12a).
11.2 Nastavljanje globine reza (sl. 1)
Z obračanjem kolesa ročice (15) lahko žagin list (7)
nastavite na želeno globino reza.
• V nasprotni smeri urnega kazalca: večja globina
reza.
• V smeri urnega kazalca: manjša globina reza.
Nastavitev preverite s pomočjo poskusnega reza.
11.3 Nastavitev rezalnega kota (slika 1)
Z namizno krožno žago lahko izvajate poševne reze v
levo v razponu od 0° do 45° glede na vzporedni ome-
jevalnik (1).
m Pred vsakim rezanjem se prepričajte, da med vzpo-
rednim omejevalnikom (1), prečnim naslonom (9) in
žaginim listom (7) ne more priti do trkov.
1.
Sprostite ročaj za fiksiranje (14).
2.
Nastavite želen vogelnik na skali (16) tako, da
hkrati pritisnete in zavrtite kolo ročice (15).
3.
Fiksirajte ročaj za fiksiranje (14) v želenem kotu.
11.4 Uporaba vzporednega omejevalnika
11.4.1 Višina omejevalnika (slika 16)
• Omejevalna tračnica (1a) vzporednega omejevalni-
ka (1) ima dve različno visoki vodilni površini.
• Glede na debelino materialov za rezanje je treba
omejevalno tračnico (1a) uporabiti za debel materi-
al (debelina obdelovanca je večja od 25 mm) in za
tanek material (debelina obdelovanca je manjša od
25 mm).
11.4.2 Nastavitev omejevalne tračnice (slika 16)
1.
Če želite prestaviti omejevalno tračnico (1a) na
nižjo vodilno površino, sprostite obe krilati matici
(1b), da omejevalno tračnico (1a) sprostite z vzpo-
rednega omejevalnika (1).
2.
Izvlecite omejevalno tračnico (1a) vzdolž utora.
3.
Zavrtite omejevalno tračnico (1a) in premaknite
utorne kamne vzdolž drugega utora.
4.
Nato ponovno privijte krilate matice (1b).
5.
Preklop na višjo vodilno površino je treba izvesti
analogno.
11.4.3 Zamenjava strani vzporednega omejevalni-
ka (sl. 16)
1.
Popolnoma odvijte krilati matici (1b).
2.
Odstranite omejevalno tračnico (1a) in varovalne
vijake (1c) znova vstavite na nasproti ležeči strani
vzporednega omejevalnika (1).
11.4.4 Nastavljanje širine reza (sl. 12)
• Pri vzdolžnem rezanju lesenih delov je treba upo-
rabljati vzporedni omejevalnik (1).
• Vzporedni omejevalnik (1) lahko montirate na obeh
straneh mize žage (2).
• Na vodilni tirnici (28) na sprednji strani mize žage
(2) sta dve skali. Ena ima rdeče in ena črno besedi-
lo, prikazujeta pa razdaljo med omejevalno tračnico
(1a) in žaginim listom (7) (širina reza):
-
Zgornjo skalo s črnim besedilom uporabite tak-
rat, ko ste omejevalno tračnico (1a) montirali
plosko (za tanek material).
-
Spodnjo skalo z rdečim besedilom uporabite
takrat, ko ste omejevalno tračnico (1a) montirali
pokončno (za debel material).
Če želite vzporedni omejevalnik (1) nastaviti na določe-
no mero, naredite naslednje:
1.
Dvignite ekscentrično ročico (E).
2.
Premaknite vzporedni omejevalnik (1) tako, da raz-
berete želeno mero na skali vodilne tirnice (28) v
opazovalnem okencu (23).
3.
Pritisnite ekscentrično ročico (E), da jo pritrdite v
skrajnem spodnjem položaju.
11.4.5 Nastavitev dolžine omejevalnika (sl. 17)
Za izogibanje zagozditvi rezalnega materiala je mogo-
če pomikati omejevalno tračnico (1a) v vzdolžni smeri.
Zlato pravilo: Zadnji del omejevalnika zadane ob na-
mišljeno črto, ki se začne pribl. na sredini žaginega
lista in poteka nazaj pod kotom 45 °.
1.
Nastavite želeno širino reza.
www.scheppach.com
SI | 65
