26

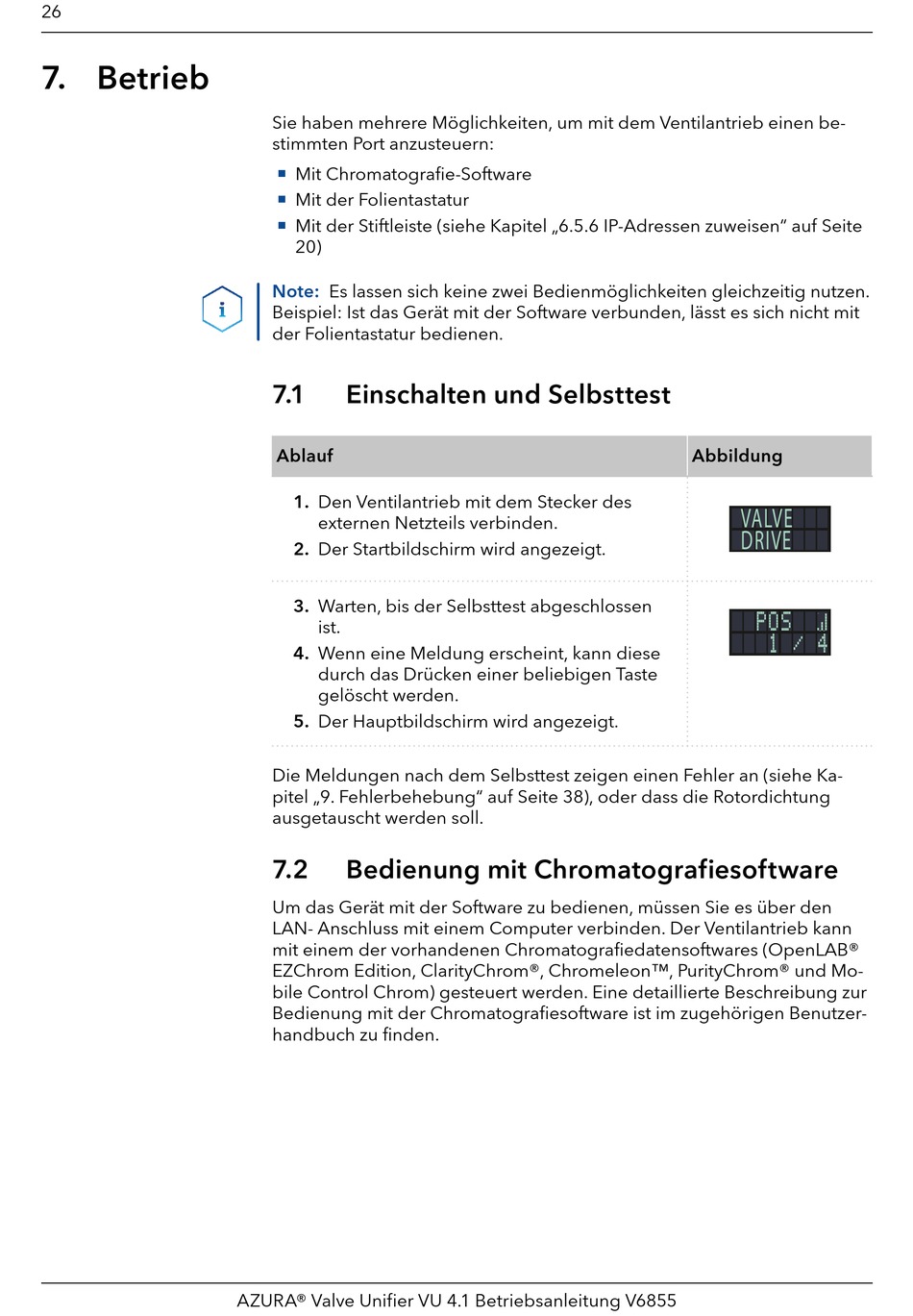

7. Betrieb
Sie haben mehrere Möglichkeiten, um mit dem Ventilantrieb einen be-
stimmten Port anzusteuern:
Mit Chromatografie-Software
ƒ
Mit der Folientastatur
ƒ
Mit der Stiftleiste (siehe Kapitel „6 .5 .6 IP-Adressen zuweisen" auf Seite
ƒ
20)
Note:
Es lassen sich keine zwei Bedienmöglichkeiten gleichzeitig nutzen .
Beispiel: Ist das Gerät mit der Software verbunden, lässt es sich nicht mit
der Folientastatur bedienen .
7.1
Einschalten und Selbsttest
Ablauf
1. Den Ventilantrieb mit dem Stecker des
externen Netzteils verbinden .
2. Der Startbildschirm wird angezeigt .
3. Warten, bis der Selbsttest abgeschlossen
ist .
4. Wenn eine Meldung erscheint, kann diese
durch das Drücken einer beliebigen Taste
gelöscht werden .
5. Der Hauptbildschirm wird angezeigt .
Die Meldungen nach dem Selbsttest zeigen einen Fehler an (siehe Ka-
pitel „9 . Fehlerbehebung" auf Seite 38), oder dass die Rotordichtung
ausgetauscht werden soll .
7.2
Bedienung mit Chromatografiesoftware
Um das Gerät mit der Software zu bedienen, müssen Sie es über den
LAN- Anschluss mit einem Computer verbinden . Der Ventilantrieb kann
mit einem der vorhandenen Chromatografiedatensoftwares (OpenLAB®
EZChrom Edition, ClarityChrom®, Chromeleon™, PurityChrom® und Mo-
bile Control Chrom) gesteuert werden . Eine detaillierte Beschreibung zur
Bedienung mit der Chromatografiesoftware ist im zugehörigen Benutzer-
handbuch zu finden .
AZURA® Valve Unifier VU 4.1 Betriebsanleitung V6855
Abbildung
VALVE
DRIVE
POS
W
1 / 4
