Knauer Smartline 2550 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Knauer Anleitungen
  4. Laborzubehör & Laborgeräte
  5. Smartline 2550
  6. Benutzerhandbuch

Knauer Smartline 2550 Benutzerhandbuch

Detektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

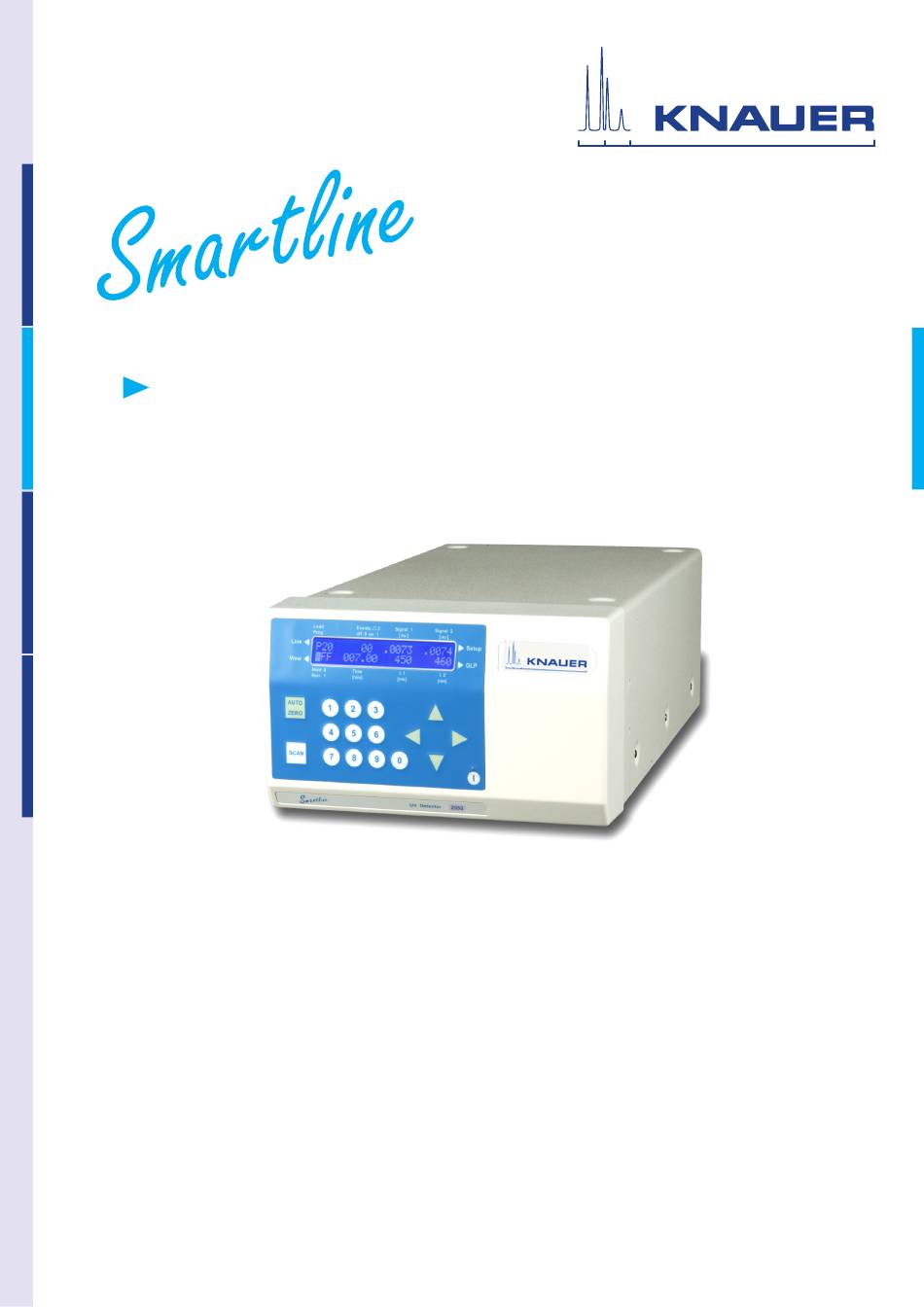

Detektor 2550
Benutzerhandbuch
V5193

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knauer Smartline 2550

Inhaltszusammenfassung für Knauer Smartline 2550

  • Seite 1 Detektor 2550 Benutzerhandbuch V5193...

  • Seite 2: Inhaltsverzeichnis

    Anschlussleiste Event und Fernsteuerung auf der Geräte-Rückseite ..Manuelle Konfiguration der Steuersignale (Events) ....KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 3 Linse einer analytischen Durchflusszelle reinigen ..... Lichtleiter einer präparativen Durchflusszelle reinigen ....KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 4  +49 30 8015010 Vielen Dank. A qui que ce soit Si jamais vous préfériez un manuel en francais pour ce poduit contacter KNAUER par email ou par fax avec le no. de série:  support@knauer.net  +49 30 8015010 Merci beaucoup.

  • Seite 5: Hinweis

    Der Detektor ist für die analytische und präparative HPLC geeig- net. Er wird im Laborbetrieb zur Analyse von Substanzgemi- schen eingesetzt. In HPLC-Systemen dient der Detektor dazu, Stoffe in Flüssigkeiten nachzuweisen und ihre Konzentration anzugeben. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 6: Wo Darf Das Gerät Nicht Eingesetzt Werden

    Betriebszeiten, Betriebsparameter, Wellenlängengenauigkeit und Referenzspektren.  Automatisch ablaufende und aktuell gehaltene Gerätezu- standsdiagnose.  Steuerung zum Beispiel mit KNAUER HPLC Software möglich. Weitere Software Treiber auf Anfrage.  Einfache Integration des Detektors in komplexe Chromato- grafie-Systeme.  Extrem niedriger Rauschpegel und ebenso geringe Basislini- endrift.
  • Seite 7 Sie darauf, dass nur kompatible Durchflusszellen eingesetzt werden(’Verfügbare Durchflusszellen für den Smartline Detektor 2550’ auf Seite 71) Hinweis Eine Testzelle ist bei Auslieferung in den Detektor eingebaut. Für den vollen Leistungsumfang müssen Sie die Testzelle durch eine Durchflusszelle austauschen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 8: Eluenten

    Phosphatpufferlösun- gen (0,5 M)  Toluol  verdünnte ammoniaka- lische Lösung  verdünnte Essigsäure (10-50%) bei 25° C/ 77,0° F  verdünnte Natron- lauge (1M)  Wasser 1) Gültig für den angegebenen Temperaturbereich KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 9: Sicherheit

    Chemikalien  Teilnahme an der Installation eines Geräts oder einer Schu- lung durch die Firma KNAUER oder einer von KNAUER autori- sierten Firma Gehören Sie nicht zu dieser oder einer vergleichbaren Berufs- gruppe, dürfen Sie die in diesem Benutzerhandbuch beschriebe- nen Arbeiten auf keinen Fall ausführen.
  • Seite 10 Das Gerät lässt sich jederzeit durch Ausschalten am Netzschalter Betrieb nehmen oder durch Lösen des Netzanschlusses vollständig außer Betrieb nehmen. Gerät öffnen Gerät ausschließlich von der technischen Kundenbetreuung von KNAUER oder einer von KNAUER autorisierten Firma öffnen las- sen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 11: Definition Möglicher Personen- Oder Sachschäden

    Betrieb genommen, zur Reparatur, zum Verkauf oder in die Entsorgung gegeben werden. Alle zur Dekontamination verwendeten Materialien oder Flüssig- keiten müssen getrennt gesammelt und fachgerecht entsorgt werden. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 12: Symbole Und Kennzeichen

    Mögliche Gefährdung der Augen durch UV-Licht Verletzungen durch gefährliche Substan- Das mit dem CE-Zeichen gekennzeich- nete Gerät oder System erfüllt die pro- duktspezifisch geltenden europäischen Richtlinien. Dies wird in der Konformitäts- erklärung bestätigt. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 13: Installation

    Die technische Kundenbetreuung ist auf folgenden Wegen zu erreichen: Telefon +49 30 809727-111 +49 30 8015010 E-Mail support@knauer.net Anfragen können in Englisch oder Deutsch gestellt werden. Anforderungen an den Einsatzort Anforderungen Folgende Anforderungen müssen bei der Wahl des Einsatzortes berücksichtigt werden: ...

  • Seite 14: Stromversorgung Und Netzanschluss

    Netzkabel zu verwenden. Netzkabel Für den Anschluss ausschließlich das mitgelieferte Netzkabel ver- wenden. Defekte Netzkabel ausschließlich durch Originalzube- hör von KNAUER ersetzen. Verwenden Sie ausschließlich für Ihr Land zugelassene Anschlusskabel. Netzstecker Hinweis Netzstecker auf der Geräterückseite frei zugänglich halten, damit das Gerät vom Stromnetz getrennt werden kann.

  • Seite 15: Lieferumfang

    Original-Zubehör von KNAUER oder einer von verwenden KNAUER autorisierten Firma verwenden. Lieferumfang prüfen 1. Lieferumfang und Zubehör auf Vollständigkeit prüfen. 2. Wenn ein Teil fehlt, den technischen Service von KNAUER informieren. Hotline Europa Sprachen: Deutsch und Englisch telefonisch erreichbar: 8-17 Uhr (MEZ)

  • Seite 16: Geräte-Übersicht

    Taste AUTO ZERO Zifferntasten Taste SCAN Pfeiltasten Standby-Taste mit LED-Anzeige Abb. 1 Gerätevorderseite Geräte-Vorderseite mit geöffneter Tür Legende Rändelschrauben Deckplatte mit Sen- Schlitten (Halte- rung der Durchfluss- zelle) Abb. 2 Geräte-Vorderseite mit geöffneter Tür KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 17: Übersicht Über Grundlegende Schaltflächen

    2. Zeigt die Anzeige das SCAN-Menü an, bewirkt die Betätigung der Taste AUTO ZERO ein Auto- zero-Scan über den gesamten Wellenlängen- bereich. 3. Mit der Taste AUTO ZERO gelangt man zurück ins Hauptmenü. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 18 Standby-Taste. Eine Kali- brierung findet in diesem Fall nicht statt, da die ein- gestellte Wellenlänge fixiert wurde. Hinweis: Um den Detektor vom Stromnetz zu trennen, den Netzschalter auf der Geräte-Rückseite drücken. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 19: Geräte-Rückseite

    Auf der Geräte-Rückseite befinden sich Netzanschluss, Netz- schalter, Anschlüsse für externe Geräte, technische Symbole und Seriennummer. Legende Herstelleradresse mit Seriennummer Analogausgänge (skalierbar) LAN-Netzwerk- anschluss Serielle Schnittstelle Lüfteröffnung Anschlussleiste Event und Fernsteuerung Abb. 3 Geräterückseite Netzschalter Netzanschluss KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 20: Inbetriebnahme

    Probe. Einbau der Durchflusszelle Die Lieferkonfiguration dieses Detektors beinhaltet lediglich eine Testzelle (Dummyzelle) von KNAUER, welche nicht über Anschlüsse für Lösungsmittel verfügt. Sie wird beispielsweise zur Überprüfung der Lampenintensität verwendet, da eine ver- schmutze Durchflusszelle diesen Wert verfälschen kann. Vor dem Einsatz des Geräts mit Lösungsmitteln muss daher eine...

  • Seite 21: Durchflusszelle Einsetzen

    Bohrung auf der Rückseite der Zelle passt. 5. Schlitten an das Gehäuse schieben. Beide Schrauben einfüh- ren und manuell festziehen. 6. Die zu- und ableitenden Kapillaren an den Einlass ( ) und Auslass ( ) der Durchflusszelle anschließen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 22: Optische Weglänge Einer Präparativen Durchflusszelle Ändern

    Um die optische Weglänge in Schritten von 0,75 mm zu vergrö- sche Weglänge vergrö- ßern, setzen Sie die Distanzscheiben wieder ein. ßern 1. Gewindering mit einem Sechskantschlüssel lösen. 2. Edelstahlblende entfernen und Lichtleiter zusammen mit dem Dichtungshalter mit einer Pinzette herausnehmen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 23 Position in der Zelle geschoben. Das Einsetzen einer Distanzscheibe vergrößert so die optische Weglänge um 0,75 mm. Bei einer Veränderung der Weglänge muss die PTFE Dichtung nicht ausgewechselt zu werden. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 24: Verbindung Des Detektors Mit Anderen Geräten

    Der Netzstecker wurde gezogen. Werkzeug Hebeldrücker VORSICHT! Beschädigung des Geräts durch Kurz- schluss möglich! Gerät vor dem Anschließen an die Stiftleiste aus- schalten. Netzstecker ziehen. VORSICHT! Zerstörung der Elektronik durch elek- trostatische Entladung! Geerdetes Armband tragen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 25: Anschlussleiste Event Und Fernsteuerung Auf Der Geräte-Rückseite

    Beenden Sie die Installation. Nehmen Sie danach das Gerät in Betrieb. Anschlussleiste Event und Fernsteuerung auf der Geräte-Rückseite Die elektrische Anschlussleiste Event und Fernsteuerung dient dem Austausch von Signalen mit anderen Geräten. Abb. 6 Anschlussleiste Event und Fernsteuerung KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 26 External λ Erlaubt die externe Analogsteuerung des Detek- tors wenn im SETUP-Menü die Option ANA- LOG gewählt wurde. Die Steuerspannung muss gegen AGND angelegt werden. AGND Bezugspunkt der Spannung am Eingang Exter- nal λ. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 27: Manuelle Konfiguration Der Steuersignale (Events)

    Hat in diesem Zusammenhang keine Bedeutung. Steuerung des Detektors mit Chro- matografie-Software Die Detektor kann innerhalb eines LC-Systems mit einem Com- puter und zum Beispiel der KNAUER Chromatografie-Software OpenLab, ChromGate oder ClarityChrom gesteuert werden. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 28: Gerät Über Ein Lokales Netzwerk (Lan) An Den Computer Anschließen

    4. Die Chromatografiesoftware vom entsprechenden Datenträ- ger installieren. 5. Die Geräte einschalten und Chromatografiesoftware starten. LAN-Eigenschaften einstellen Im LAN wird ausschließlich ein Server (im Regelfall der Router) verwendet, von dem die Geräte automatisch ihre IP-Adresse im Netzwerk beziehen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 29: Geräte Zum Lan Verkabeln

    Patch-Kabel benötigt, das nicht im Lieferumfang enthalten ist. Legende Geräte Router LAN-Anschlüsse WAN-/Internetan- schluss Workstation Abb. 7 Kabelplan LAN  Voraussetzung Der Computer wurde ausgeschaltet.  Für die Geräte und den Computer ist je ein Patch-Kabel vor- handen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 30: Router Einstellen

    Die Portnummern in der Konfiguration der Geräte in der Chro- matografiesoftware und am Gerät müssen identisch sein, ansonsten kann keine Verbindung hergestellt werden. Vorgehensweise 1. Die Portnummer bestimmen und am Gerät ändern. 2. Die Portnummer in der Chromatografiesoftware eingeben. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 31: Fehlerbehebung Für Verbindungsprobleme

    6. Geräte, Router und Computer ausschalten. Erst den Router, dann die Geräte und den Computer einschal- ten.  War die Maßnahme erfolgreich? 7. Patch-Kabel des Geräts austauschen, zu dem keine Verbindung hergestellt werden kann.  War die Maßnahme erfolgreich? KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 32: Steuerung Des Detektors

    Hinweis INI links unten in der Anzeige angezeigt. Die Startroutine wird durch eine automatische Gerätekalibrierung, welche mit Calibrating... angezeigt wird, abgeschlossen. Dar- aufhin erscheint in der Anzeige der Hinweis ON. Die Grundein- KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 33: Auswahl Der Wellenlänge

    Feld eine Null eingegeben werden. Damit wird der entsprechende Detektorkanal deaktiviert. 4. Bestätigen der Eingabe mit Hilfe einer der horizontalen Pfeil- tasten. Andernfalls springt die Anzeige nach fünf Sekunden auf den bisherigen Wert zurück. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 34: Optionen Für Die Signalausgabe

    12 bzw. 21 am Dezimalpunkt des Absorptionswertes angezeigt. Signal 1 Load Signal 2 off 0 on 1 [au] Prog [au] 0109 Open . 2030 . Prog Setup Link Hold 0 Time [nm] [nm] Run 1 [min] KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 35: Steuerung Hauptmenü

    Anzeige setzen. 2. Rechte horizontale Pfeiltaste ca.1 Sekunde gedrückt halten. 3. Taste AUTO ZERO drücken oder eine der horizontalen Pfeiltas- ten ca. 1 Sekunde gedrückt halten, um wieder ins Haupt- menü zu gelangen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 36: Glp-Menü Auswählen

    4. Den Cursor auf das Rauten-Symbol setzen, um mit den verti- kalen Pfeiltasten durch die weiteren Unterpunkte des Setup- Menüs zu navigieren. 5. Taste AUTO ZERO drücken oder horizontale Pfeiltaste ca. 1 Sek. gedrückt halten, um wieder ins Hauptmenü zu gelangen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 37: Struktur Setup-Menü

    SIGNAL: sig: 0.7531 int-ref absorption ref: 0.3789 0,1 s 0,2 s 0,5 s TIME CONSTANT 10 s integrator 2 SCAN OUT integrator 1 411 nm/s ANALOG OUT 1.000 au/V 1.000 au/V KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 38: Abb. 9: Struktur Setup-Menü

    ANALOG OUT OFFSET 0000.71mV 0000.72mV ANALOG IN set-zero actual: 000 nm FRACTION 0.00073au delay:074.0s event:E-1 EVENTS active: start:1 error:0 AZ:0 DATE 19.01.2010 d.m.y 16:00:46 h:m:s DISPLAY Brightness: 1816 Contrast: 0790 Abb. 9 Struktur Setup-Menü KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 39: Parameter Setup-Menü

    Wahl einer Zeitkonstanten mit der eine Signalglättung erfolgt. Je größer der Wert der gewählten Zeitkonstante ist, umso stärker wird das Signal geglättet. Flächen der Elutionspeaks bleiben erhalten, ihr Profil kann sich jedoch insbesondere bei langen Zeitkonstanten ändern. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 40 Aufzeichnungen von beiden Kanälen separiert werden sollen oder inverse Chromatografie realisiert wird. Eventuelle negative Signale müssen mit einem Versatz darstellbar gemacht wer- den, da die Analogausgänge keine nega- tive Spannung zur Verfügung stellen. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 41 ” angezeigt, gilt das Ergebnis der Verrechnung, die Einheit “au” hat dabei keine Bedeutung. Mögliche Einstellung der Steuerevents in der unteren Zeile:  E-1 (aktiviert Relaisausgang)  E-2 und E-3 (aktivieren TTL-Ausgang  24 V KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 42 Uhr ist bei Nutzung des mitgelieferten Service Tools möglich und vereinfacht die Einstellung bei Wechsel der Zeitzone. Ab Werk ist die Geräteuhr auf mitteleuropäi- sche Zeit voreingestellt. DISPLAY Einstellung der Helligkeit und des Kon- trasts der Anzeige. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 43: Steuerung Glp-Menü

    Int-max sig: 0193 nW ref: 0092 nW Integration time: 001.38 ms GLP Cal Grating: 1177 Zero: -0.1 GLP Holmium 360.9nm 361.5 > o.k. GLP Holmium 446.2nm 446.7 > o.k. GLP H-beta 486.0nm 486.2 > o.k. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 44: Parameter Glp-Menü

    Zustand der Lampen und der eingesetzten Durchflusszelle GLP Cal Anzeige der Strichdichte des optischen Gitters sowie der Feinabweichung der spektralen nullten Ordnung. Beide Werte dienen der exakten Positionierung auf die gewählte Wellenlänge. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 45: Steuerung Programm-Menü

    (Links) zwischen definierten Program- men erstellt und gespeichert werden. Programme können für folgende Funktionen erstellt werden:  Festsetzung oder Änderung der Wellenlängen  Definition von Signalevents während des Ablaufs eines Wel- lenlängen-Programms. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 46: Programm Erstellen

    Time Hold 0 [min] [nm] [nm] Run 1 Load Signal 1 Prog off 0 on 1 [au] [au] Prog Setup Link Time Hold 0 [nm] [min] [nm] Run 1 Abb. 11 Programm erstellen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 47: Programm Ausführen

    [nm] Run 1 Load Signal 2 Signal 1 Prog off 0 on 1 [au] [au] .2030 .0109 Prog Setup Link 030.00 Time Hold 0 [min] [nm] [nm] Run 1 Abb. 12 Programm ausführen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 48: Programm Ändern

    Run 1 [min] Signal 2 Load Signal 1 [au] Prog off 0 on 1 [au] „+“ „+“ Prog Setup Link 000.0 Hold 0 Time [nm] [nm] Run 1 [min] Abb. 13 Programm ändern KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 49: Programm Löschen

    Signal 1 Signal 2 Load [au] [au] off 0 on 1 Prog Delete programm? Prog Setup Link confirm with up/down key Hold 0 Time [nm] [nm] Run 1 [min] Abb. 14 Programm löschen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 50: Programm Mit Vorwählbarer Startzeit Erstellen

    [min] Load Signal 1 Signal 2 Prog off 0 on 1 [au] [au] Time:15:00 WAKE UP Prog Setup Link Date: 12.11.09 Hold 0 Time Run 1 [min] [nm] [nm] Abb. 15 Wakeup-Programm erstellen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 51: Steuerung Link-Menü

    6. Cursor auf Position W in der Anzeige setzen und 1 oder 0 ein- geben. Hinweis: Bei der Einstellung W 0 (W=Wait) wartet der Detektor auf ein externes Startsignal oder darauf, dass der Anwender die Zifferntaste 1 (Run) drückt. Jede nachfol- KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 52: Link Ausführen

    6. Zifferntaste 1 drücken. Die Anzeige wechselt in den Modus HOLD. 7. Erneut Zifferntaste 1 drücken. Die Anzeige wechselt in den Modus RUN (Link läuft). 8. Nach Ablauf des Links Taste AUTO ZERO drücken. Die Anzeige wechselt in den Modus ON/OFF. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 53: Abb. 17 Link Ausführen

    Time Hold 0 [nm] [min] [nm] Run 1 Load Signal 1 Prog off 0 on 1 [au] [au] Prog Setup Link Time Hold 0 [nm] Run 1 [min] [nm] Abb. 17 Link ausführen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 54: Link Löschen

    Dies kann einige Zeit in Anspruch nehmen, da die Wellenlänge über ein verstellbares Gitter eingestellt wird, das für jede Wellen- länge bewegt werden muss. Hinweis: Bei jedem Lösungsmittelwechsel sollte ein Autozero- Scan vorgenommen werden. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 55: Wellenlängen-Scans Durchführen

    Der Verlauf der Ausgabe wird durch den laufenden Anstieg der oberen Wellenlänge angezeigt. Signal 1 Load [au] [au] off 0 on 1 Prog SCAN Prog Setup Link range: 200... Hold 0 Time Run 1 [min] [nm] [nm] KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 56: Wartung Und Pflege

    Die Wartung eines Geräts für die HPLC entscheidet maßgeblich über den Erfolg von Analysen und die Reproduzierbarkeit der Ergebnisse. Kontakt zur Kundenbetreuung Kontaktdaten Bei Rückfragen zu Hardware oder Software von KNAUER, kon- taktieren Sie unsere Hotline: Telefon Erreichbar von 8 - 17 Uhr +49 30 809727-111...

  • Seite 57: Wartungsvertrag

    Wartung und Pflege Wartungsvertrag Folgende Wartungsarbeiten am Gerät sind ausschließlich von KNAUER oder einer von KNAUER autorisierten Firma auszufüh- ren und Teil eines separaten Wartungsvertrags:  Gerät öffnen  Gehäuseteile entfernen Gerät reinigen und pflegen VORSICHT! Geräteschäden durch eintretende Flüssigkeiten möglich!

  • Seite 58: Linse Einer Analytischen Durchflusszelle Reinigen

    5. Durchflusszelle anschließend wieder zusammen setzen und darauf achten, dass die erneuerte PTFE Dichtung nicht den Strahlengang unterbricht. 6. Gewindering anschließend mit dem Sechskantschlüssel so festziehen, dass eine Beschädigung der Linse vermieden wird. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 59: Lichtleiter Einer Präparativen Durchflusszelle Reinigen

    Lösungsmittel in einem Ultraschallbad reinigen. Darauf achten, dass der saubere Lichtleiter nicht mit den Fin- gern berührt wird. 6. Durchflusszelle anschließend wieder zusammen setzen und darauf achten, dass die erneuerte PTFE Dichtung nicht den Strahlengang unterbricht. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 60: Austausch Der Durchflusszelle

    7. Neue Durchflusszelle von oben in den Schlitten einsetzen. Durchflusszelle weiterhin festhalten. 8. Schlitten wieder an den Detektor schieben. 9. Rändelschrauben wieder in die Deckplatte ( ) einsetzen und festdrehen. Ergebnis Durchflusszelle wurde ausgetauscht. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 61: Entsorgung

    Sinne der WEEE-Richtlinie die Entsorgungspflicht für Altge- räte. Endkunden können, wenn dies gewünscht wird, die Altge- räte der Firma KNAUER auf ihre Kosten (frei Haus) zum Händler, Importeur oder an die Firma KNAUER zurücksenden und gegen eine Gebühr entsorgen lassen.

  • Seite 62: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Systemmeldungen Bei Wiederholung der Systemmeldung die Technische Kunden- betreuung von KNAUER informieren. Die Systemmeldungen sind alphabetisch sortiert: Systemmeldung Abhilfe 5-phase motor Das Gerät aus- und einschalten. Kabel- init failed anschluss prüfen. Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren.
  • Seite 63 Systemmeldung Abhilfe Cannot read data Das Gerät aus- und einschalten. from FRAM Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren. Cannot read RTC Das Gerät aus- und einschalten. Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren.
  • Seite 64 Fehlerbehebung Systemmeldung Abhilfe Error program- Das Gerät aus- und einschalten. ming flash Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren. Filter move error Das Gerät aus- und einschalten. Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren.
  • Seite 65 Fehlerbehebung Systemmeldung Abhilfe Memory error Das Gerät aus- und einschalten. Bei Wiederholung der Systemmeldung den technischen Service von KNAUER informieren. No link available Einen Link erstellen und editieren. No link available Einen Link erstellen und editieren. Pls edit link first No space for Den Detektor prüfen.
  • Seite 66 Time table line is Die Programmzeile editieren. empty Too much lines Die Anzahl der Programmzeilen prüfen. in program Es sind maximal 99 Programmzeilen mög- lich. Wrong Line Die Eingabe in der Programmzeile ändern. number KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 67: Technische Daten

    0 - 10 V Analog IN Ausgang Events 1-3, +5 V, 24 V Analoger Ausgang 2 x 0–5 V scalable, 20 bit, Offset einstell- Steuerung Digital: LAN, LAN-DHCP, RS-232, Feder- leiste Analog: Steuerspannung zur Wellenlän- genselektion Manuell: Tastatur KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 68 100–240 V, 50–60 Hz, 75 W Leistungsauf- nahme im Standby-Betrieb Abmessungen 226 x 135 x 410 mm (Breite x Höhe x Tiefe) Gewicht 6,0 kg Schutzart IP 20 Höhe über dem maximal 2000 Meter über NN Meeresspiegel KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 69: Zubehör Und Ersatzteile

    Zubehör Bezeichnung Bestellnummer gesamtes Zubehörpaket des UV- Detek- F5190 tors Deuteriumlampe für das Gerät mit einer A5193 Lampe Deuteriumlampe HBST (Gerät mit zwei A5194 Lampen) Halogenlampe A5195 Netzkabel M1479 RS-232 Kabel (Nullmodemkabel) M1922 KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 70: Verfügbare Durchflusszellen Für Den Smartline Detektor 2550

    2 μl Material Edelstahl Max. Flussrate 50 ml/min Max. Druck 300 bar Schichttiefe 3 mm A4045 Anschluss 1/16“ Innendurchmesser 1,0 mm Volumen 2 μl Material PEEK Max. Flussrate 50 ml/min Max. Druck 30 bar KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 71: Präparative Durchflusszellen

    3 μl Material Edelstahl Max. Flussrate 250 ml/min Max. Druck 200 bar Schichttiefe 0,5 mm A4095 Anschluss 1/16“ Innendurchmesser 0,8 mm Volumen 3 μl Material PEEK Max. Flussrate 250 ml/min Max. Druck 100 bar KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 72: U-Z View™ Durchflusszellen

    Bestellnummer Linse für Durchflusszelle A4061V2 N0077 Linse N0001 Druckstück P2633 Druckbuchse P2644 PTFE Dichtung M1302  Für präparative Durchflusszellen Bezeichnung Bestellnummer Lichtleiter N0076 Druckbuchse P2644 PEEK Distanzscheibe P2645 Edelstahlblende P2646 PTFE Dichtungsring P7003 KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 73: Testzellen

    Zubehör und Ersatzteile Testzellen Technische Daten Bestellnummer Testzelle normal A4123 Testzelle Holmiumoxid- A4126 Filter Testzelle Streulichtfilter A4146 KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 74: Rechtliche Hinweise

    Geräts und Schäden durch verstopfte Kapillaren  Verpackungs- und Versandschäden Wenden Sie sich bei Fehlfunktionen Ihres Geräts direkt an den Hersteller: Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Hegauer Weg 38 14163 Berlin, Germany Phone:+49 30 809727-111 Telefax:+49 30 8015010 E-Mail:info@knauer.net Internet:www.knauer.net...

  • Seite 75: Abkürzungen Und Fachbegriffe

    Steuerung des Detektors Totvolumen Das Volumen der flexiblen, dünnen Edelstahl- kapillaren zwischen Mischkammer, Injektor und Säule sowie zwischen Säule und Detektor. Das Totvolumen sollte so klein wie möglich sein. UHPLC Flüssigchromatografie im Ultrahochdruck- oder Ultrahochleistungsbereich. KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 76: Konformitätserklärung

    Konformitätserklärung Herstellername Wissenschaftliche Gerätebau und -adresse Dr. Ing. Herbert KNAUER GmbH Hegauer Weg 38 14163 Berlin, Germany Detektor 2550 Bestellnummer E4311XA, E4312XA Das Gerät entspricht den folgenden Anforderungen und Pro- duktspezifikationen  Europa RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG (Neufassung)

  • Seite 77: Abbildungsverzeichnis

    Abb. 21: Austausch der Durchflusszelle ......61 KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...

  • Seite 78: Stichwortverzeichnis

    Programm-Menü auswählen Gewährleistung Gewährleistungsbedingungen Rechtliche Hinweise GLP-Menü auswählen Reinigen Router (LAN) HPLC Salze SCAN Inbetriebnahme Setup-Menü auswählen Installation Sicherheit Steckerleiste Steuerung GLP-Menü Konformitätserklärung Steuerung Hauptmenü Kontakt Steuerung Link-Menü Kundenbetreuung Steuerung Programm-Menü Steuerung Scan Menü KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 79 Stichwortverzeichnis Steuerung Setup-Menü Steuerung UV-Vis Detektor Stromversorgung Netzkabel Steckdosenleiste Symbole System-Meldungen Technische Daten Technische Kundenbetreuung Testzelle Transportschäden Übersicht Schaltflächen Umgebungsbedingungen WAKE UP-Programm Wartung Wartungsvertrag Wellenlängen-Scans durchführen KNAUER Detektor 2550 Benutzerhandbuch V5193, Version 1.0...
  • Seite 80 © Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Alle Rechte vorbehalten. Technische Änderungen vorbehalten. Die aktuellen Informatio- nen finden Sie auf unserer Webseite. Originalausgabe des Handbuches, Version 1.0 Datum der letzten Aktualisierung des Handbuches: 23.10.2013 Gedruckt in Deutschland auf umweltfreundlichem Papier aus nachhaltiger Forstwirtschaft.
