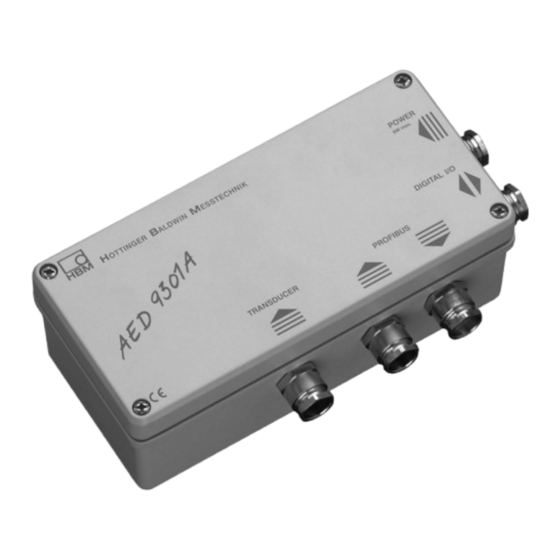

HBM AED9301A Bedienungsanleitung
Digitale aufnehmer-elektroniken
Verwandte Anleitungen für HBM AED9301A
Inhaltszusammenfassung für HBM AED9301A
- Seite 1 1/26 Bedienungsanleitung AED9301A Digitale Aufnehmer- Elektroniken Grundkasten Profibus I1524-1.0 de...
-
Seite 3: Inhaltsverzeichnis
Einleitung und bestimmungsgemäße Verwendung ............5 Mechanischer Aufbau......................6 Elektrischer Anschluss ....................... 7 Aufnehmer-Anschluss ..........................7 Anschluss der Versorgungsspannung..................... 12 Anschluss Profibus ..........................13 Anschluss der digitalen Ein-/Ausgänge ....................15 Kabelanschluss AED9301A über PG-Verschraubung ................19 Technische Daten des Grundkastens AED9301A............20 Index............................ 22 AED9301A... - Seite 4 AED9301A...
-
Seite 5: Typografische Konventionen
Weitere Hinweise dazu finden Sie im Hilfefile AEDHilfe_d, AD103C; Standardbefehle. Das Ändern der vom Werk eingestellten Fertigungsnummer ist nicht gestattet. Der Aufnehmeranschluss muss immer beschaltet sein. Schließen Sie zum Betrieb unbedingt einen Aufnehmer oder eine Brückennachbildung an. AED9301A... -
Seite 6: Sicherheitshinweise
Für alle Verbindungsleitungen sind geschirmte Leitungen zu verwenden. Der Schirm ist beidseitig flächig mit Masse zu verbinden. Leitungen zur Anbindung der Versorgung sowie der Digital-I/O sind nur dann geschirmt auszuführen, falls eine Kabellänge von 30 m überschritten wird oder falls die Leitungen außerhalb geschlossener Gebäude verlegt werden. AED9301A... -
Seite 7: Einleitung Und Bestimmungsgemäße Verwendung
ProfibusDP anschließen. Somit sind Sie in der Lage, schnell und mit geringem Aufwand komplette Messketten an einen Feldbus anzubinden. Der Grundkasten AED9301A nimmt die Messverstärkerplatine AD103C auf. Er bietet me- chanischen Schutz, schirmt die Messverstärkerplatine ab (EMV-Schutz) und realisiert die Profibus-Anbindung und eine komplette Potentialtrennung aller Funktionsgruppen. -
Seite 8: Mechanischer Aufbau
Verschraubungen seitlich am Gehäuse herausgeführt. Steckverbinder Spannungsversorgung Messverstärker und Digitale I/O LED 4: rot LED 1 LED 3: gelb LED 2: grün Profibus- Aufnehmer- Adress- Profibus- Busabschluss und LEDs Anschluss einstellung Anschluss Diagnoseschalter Abb. 2-1: Mechanischer Aufbau AED9301A (ohne Messverstärker) AED9301A... -
Seite 9: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Dem Grundkasten AED9301A ist ein Anschlussschema beigelegt. Bitte beachten Sie beim Anschließen, dass die Kabeladern nicht über die Anschluss-Klemmen herausragen (Gefahr von Schleifenbildung) und nicht auf dem Messverstärker liegen(Gefahr von Störeinkopplun- gen). Achten Sie bitte auch auf den korrekten Anschluss des Kabelschirms an die PG- Verschraubung (siehe Seite 19, Kapitel 3.5, Kabelanschluss AED9301A über PG-... - Seite 10 GN = grün RD = rot WH = weiß GY = grau BK = schwarz Abb. 3.1-2.: Aufnehmeranschluss im Grundkasten AED9301A bei 6-Leiter-Anschluss Bei Aufnehmern, die in 4-Leiter-Technik ausgeführt sind, gibt es zwei Anschlussarten: • Anschluss über sechsadriges Verlängerungskabel; Fühlerleitung im Aufnehmerstecker gebrückt (Anschlüsse 3 und 3’...
- Seite 11 Abb. 3.1-3: Aufnehmeranschluss in 4-Leiter-Technik über sechsadrige Kabelverlängerung Beim Anschluss mehrerer Aufnehmer empfiehlt sich die Verwendung eines Verteilerkastens VKK4 bzw. VKK6 von HBM. Generell sollten die Zuleitungen zur AED als geschirmte Leitun- gen ausgeführt werden. Hinweis zur Anschlussart, Leitungslänge und Leitungsquerschnitt: Abhängig vom Brückenwiderstand der eingesetzten Wägezelle, der Leitungslänge und des...
-
Seite 12: 4-Leiter-Schaltung
R = R = 1,6 bei I = 10 m und A = 0,14 mm Aus dem Brückenwiderstand R , und der Leitungslänge l, dem Leitungsquerschnitt A und der Brückenspeisespannung kann der Spannungsabfall über den Speisezuleitungen der Brücke ermittelt werden: AED9301A... -
Seite 13: Brückenspeisespannung
Diese Veränderung der Brückenspeisespannung direkt am Aufnehmer ändert das Messsig- nal der Brücke um 2 % (= 100 % ∗ (1 – 3,53 V / 3,6 V)). Diese beispielhafte Rechnung zeigt, dass bei großen Leitungslängen nur mit einer 6-Leiter- Technik gearbeitet werden darf. AED9301A... -
Seite 14: Anschluss Der Versorgungsspannung
Anschluss der Versorgungsspannung Anschluss der Versorgungsspannung Die Spannungsversorgung muss folgenden Anforderungen genügen: AED9301A Gleichspannung +18 V...+30 V Stromaufnahme 200 mA + Strom der Steuerausgänge OUT1...4 (bei 80 Ω Brückenwiderstand und 24 V-Versorgung; (siehe Kapitel 4, Technische Daten) externes Netzteil 24 V... -
Seite 15: Anschluss Profibus
Profibus DP ist vollständig genormt nach IEC61158 / EN50170 für die universelle Automati- sierung, was den problemlosen Anschluss normgerechter Komponenten ermöglicht. Bei der AED9301A handelt es sich um einen Profibus DP Slave nach DIN19245-3. Sie bietet eine einfache und schnell realisierbare Möglichkeit der Verbindung von elektromechanischen Messwertgebern mit Automatisierungssystemen wie z. -
Seite 16: Led
Die gelbe LED 3 leuchtet, wenn ein interner Fehler vorliegt. Die Messwerte sind eventuell ungültig. LED4: Profibus Error (rot) Bei einem Bus-Fehler leuchtet LED 4 rot, solange der Fehler ansteht. Mögliche Fehlerursachen: - Falsche Verdrahtung (A und B evtl. vertauscht) - Profibus-Master arbeitet (noch) nicht AED9301A... -
Seite 17: Anschluss Der Digitalen Ein-/Ausgänge
Die Konfiguration und Parametrierung des Profibus-Telegramms mit einem Konfigurations- werkzeug und GSD-Datei wird im Hilfefile AEDHilfe_d, AED9301A; Beschreibung der Profi- bus – Kommunikation, beschrieben. Ebenso die Busankopplung über PC und das HBM Pro- fibus-Panelprogramm . Für Diagnosezwecke kann der Profibus von der AED getrennt werden (Busverbindung ( S3 ) auf „... - Seite 18 IN2: Tarieren oder Start Dosieren: Ruhepegel = Low, Aktivierung = Low-High-Low-Puls (Dauer ≥20 ms) Unbenutzte Eingänge bleiben offen. Falls die Eingangsschaltung auch über U versorgt wird, so müssen die Masse der Eingänge und die Masse von U verbunden werden. AED9301A...
-
Seite 19: Logikpegel
Verbraucher gegen Masse anzuschließen. Die Ausgänge sind kurzschlussfest und können ohmsche und induktive Lasten mit Strömen bis ca. 0,5 A pro Ausgang treiben. → Logikpegel: OUT inaktiv Spannung ist Low („H-Side-Schalter" ausgeschaltet) → Spannung ist High ( „H-Side-Schalter" eingeschaltet) OUT aktiv AED9301A... - Seite 20 Grenzwert LIV4 steuert Ausgang OUT4 IMD = 2 (Dosiermodus, siehe auch Hilfefile AEDHilfe_d, AD103C; Befehle zur Dosiersteue- rung): OUT1: Grobstrom-Steuerung OUT2: Feinstrom-Steuerung OUT3: Fertigmeldung oder Entleer-Steuerung OUT4: Toleranzfehler+ (Toleranzfehler/Alarm) (siehe Befehl OMD, Hilfefile AEDHilfe_d, AD103C; Befehle zur Dosiersteue- rung) AED9301A...
-
Seite 21: Kabelanschluss Aed9301A Über Pg-Verschraubung
Verbindungsleitung mit zweiseitig geerdetem Schirm verwendet werden. Der Schirm ist AED-seitig großflächig an der PG-Verschraubung aufzulegen. Auf der anderen Seite ist der Schirm großflächig nach Erde (Gehäuse) anzuschließen. Bestehen zwischen AED9301A und Partnergerät große Erdpotentialunterschiede, ist zusätzlich ein Potentialausgleichsleiter vorzusehen. -
Seite 22: Technische Daten Des Grundkastens Aed9301A
Technische Daten des Grundkastens AED9301A Technische Daten des Grundkastens AED9301A Einheit AED9301A AD103C Messverstärker ±3, nominal ±2 Messsignaleingang mV/V Brückenspeisespannung DC DMS-Aufnehmer Ω (1...4 Vollbrücken, je 350Ω), R 80...4000 Aufnehmeranschluss 6-Leiter-Schaltung ≤100 Aufnehmerkabellänge Profibus DP Protokoll Profibus-DP Slave, nach DIN19245-3 Baudrate, max. -
Seite 23: Stromaufnahme
Technische Daten des Grundkastens AED9301A Einheit AED9301A Spannungsversorgung Betriebsspannung (DC) 18...30 ≤250 Stromaufnahme (mit Wägezellen (R = 80 Ω) zuzüglich Ausgangsströme der Steu- (Berechnung siehe unten) erausgänge IOUT1...4 ) Temperaturbereich Nenntemperaturbereich °C -10...+40 Gebrauchstemperaturbereich °C -20...+60 Lagerungstemperaturbereich °C -25...+85 Sonstiges Abmessungen (L ∗... -
Seite 24: Index
Brückenspeisespannung............................ 8, 9, 11 Brückenwiderstand..............................8, 9 Busabschluss ............................... 13, 15 Dosiersteuerung................................. 18 Installation .................................. 15 Kabelanschluss ..............................13, 15 Kabelanschluss - digitale Eingänge ........................15 Kabelanschluss - Profibus ............................13 Kabelanschluss Versorgungsspannung Kabelanschluss AED9301A ..........................12, 19 Kabellänge ................................. 14 AED9301A... - Seite 25 Profibus ................................13, 14, 15 Installation Profibus ..............................13 Kabellänge - Profibus ............................. 13 Profibus-Adresse ..............................14 Serielle Schnittstelle RS232..................................4 Steuerausgänge................................. 15 Steuereingabe................................15 Steuereingang Steuereingänge - Logikpegel ..........................15 Stromaufnahme................................21 Versorgungsspannung Versorgungsspannung AED9301A ........................12, 19 Wägezellenanschluss ..............................9 AED9301A...
- Seite 26 Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne Postfach 100151 D-64201 Darmstadt des §459, Abs. 2, BGB dar und begründen keine Haftung. Im Tiefen See 45 D-64293 Darmstadt Tel.: +49/6151/803-0 Fax: +49/6151/8039100 I1524-1.0 de E-mail: support@hbm.com · www.hbm.com...
