PE = P
=
P
P
M
32

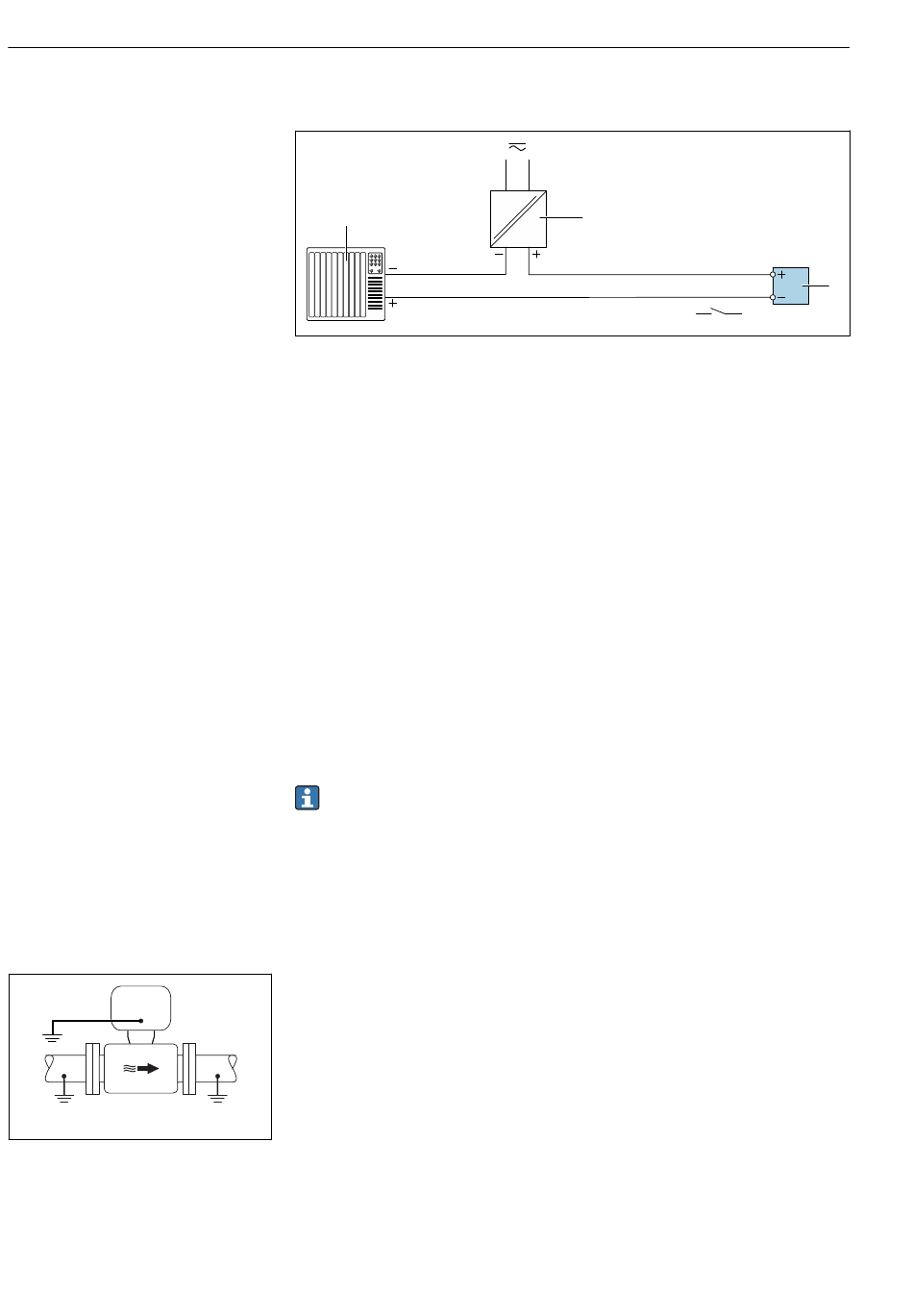

Schaltausgang (passiv)
1
1
Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2
Versorgungsspannung
3
Messumformer: Eingangswerte beachten
Potenzialausgleich
Einleitung
Ein korrekter Potenzialausgleich ist Voraussetzung für eine stabile, zuverlässige Durch-
flussmessung. Ein ungenügender oder fehlerhafter Potenzialausgleich kann zu Geräte-
ausfall führen und ein Sicherheitsrisiko darstellen.
Um eine einwandfreie Messung zu gewährleisten, sind folgende Anforderung zu beach-
ten:
• Es gilt der Grundsatz, dass der Messstoff, der Messaufnehmer und der Messumformer
auf demselben elektrischen Potenzial liegen müssen.
• Betriebsinterne Erdungskonzepte, Werkstoffe sowie die Erdungsverhältnisse und
Potenzialverhältnisse der Rohrleitung berücksichtigen.
• Erforderliche Potenzialausgleichsverbindungen sind durch Erdungskabel mit dem Min-
destquerschnitt von 6 mm
den.
• Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
Zubehör wie Erdungskabel und Erdscheiben können Sie bei Endress+Hauser bestel-
len → Gerätespezifisches Zubehör, 132
Verwendete Abkürzungen
• PE (Protective Earth): Potenzial an den Anschlussklemmen Potenzialausgleich des
Geräts
• P
(Potential Pipe): Potenzial der Rohrleitung, gemessen an den Flanschen
P
• P
(Potential Medium): Potenzial des Messstoffes
M
Anschlussbeispiele Standardfall
Metallische, geerdete Rohrleitung ohne Auskleidung
• Der Potenzialausgleich erfolgt über das Messrohr.
• Der Messstoff wird auf Erdpotenzial gesetzt.
Ausgangslage:
• Rohrleitungen sind beidseitig fachgerecht geerdet.
• Rohrleitungen sind leitfähig und auf demselben elektrischen Potenzial wie der Mess-
stoff
‣
Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese-
hene Erdungsklemme auf Erdpotenzial legen.
A0044854
2
2
(0,0093 in
2
) herzustellen und einen Kabelschuh verwen-
Proline Promag W 10
3
A0028760
Endress+Hauser
