Endress+Hauser Proline Promag W 10 Technische Information Seite 48

Magnetisch-induktives durchflussmessgerät
Inhaltsverzeichnis

Werbung

L > 10 m (33 ft)
max. 8°
v m/s
[
]
8
7
6
5
4
3
2
1
0.5
0.6
0.7
0.8
48

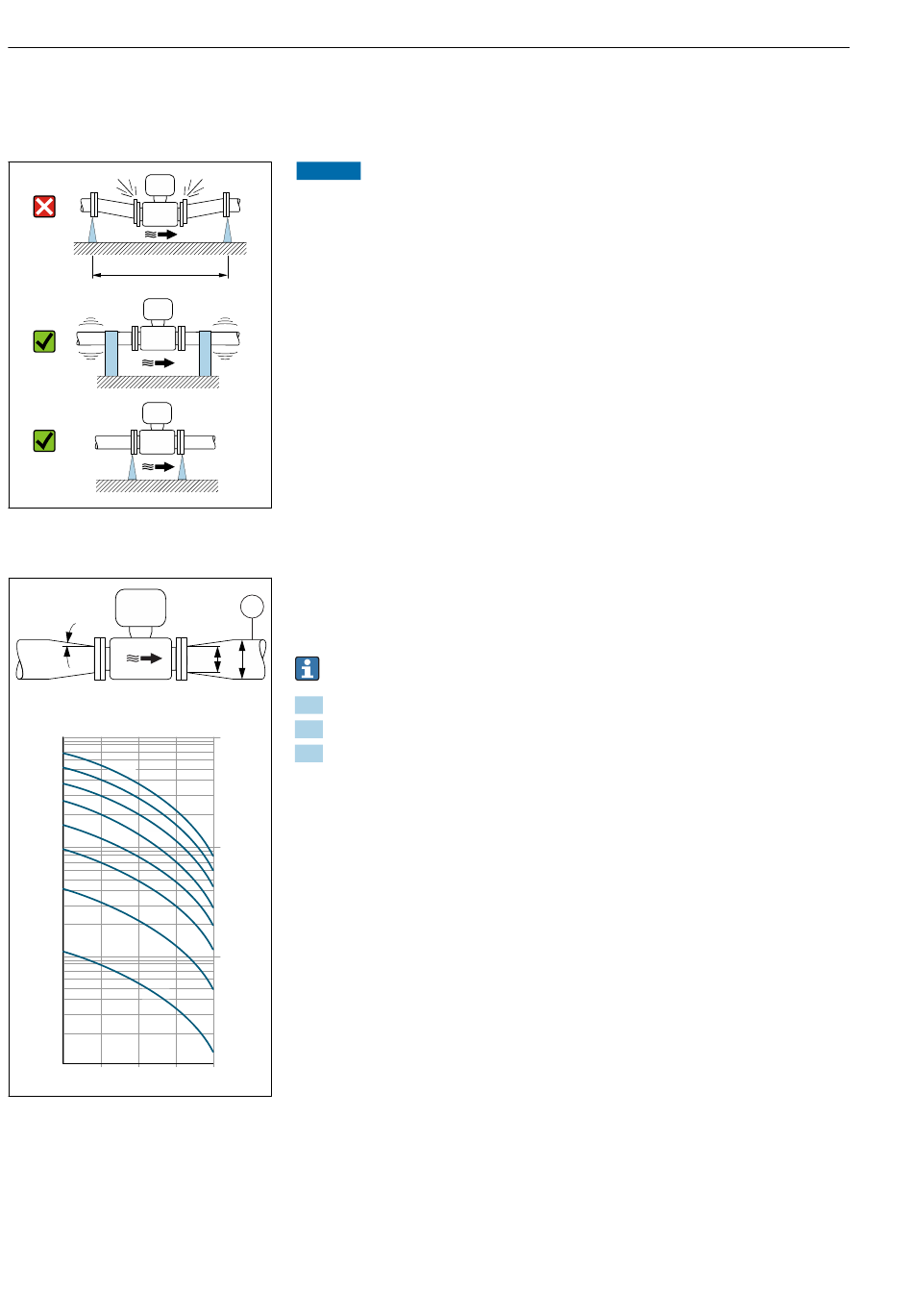

Rohrschwingungen
Bei starken Vibrationen der Rohrleitung wird eine Getrenntausführung empfohlen.
HINWEIS
Rohrschwingungen können das Gerät beschädigen!
Gerät keinen starken Schwingungen aussetzen.
Rohrleitung abstützen und fixieren.
Gerät abstützen und fixieren.
Messaufnehmer und Messumformer getrennt montieren.
A0041092
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
v
dadurch erhöhte Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
d
D
Das abgebildete Nomogramm dient zur Ermittlung des Druckabfalls durch Konfu-
soren und Diffusoren. Es gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1.
Durchmesserverhältnis d/D ermitteln.
[mbar]
2.
Strömungsgeschwindigkeit nach der Einschnürung ermitteln.
100
3.
Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit v und dem d/D-Ver-
hältnis aus dem Nomogramm ablesen.
10
1
0.9
d / D
A0041086
Dichtungen
Beim Einbau von Dichtungen Folgendes beachten:
• Bei Messrohrauskleidung mit Polyurethan: Keine Dichtung erforderlich.
• Bei Messrohrauskleidung "PTFE": Keine Dichtung erforderlich.
• Bei Messrohrauskleidung mit Hartgummi: Dichtung immer erforderlich.
• Bei DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 einbauen.
Proline Promag W 10
Endress+Hauser
