Endress+Hauser Proline Promag W 10 Technische Information Seite 31

Proline Promag W 10
Endress+Hauser

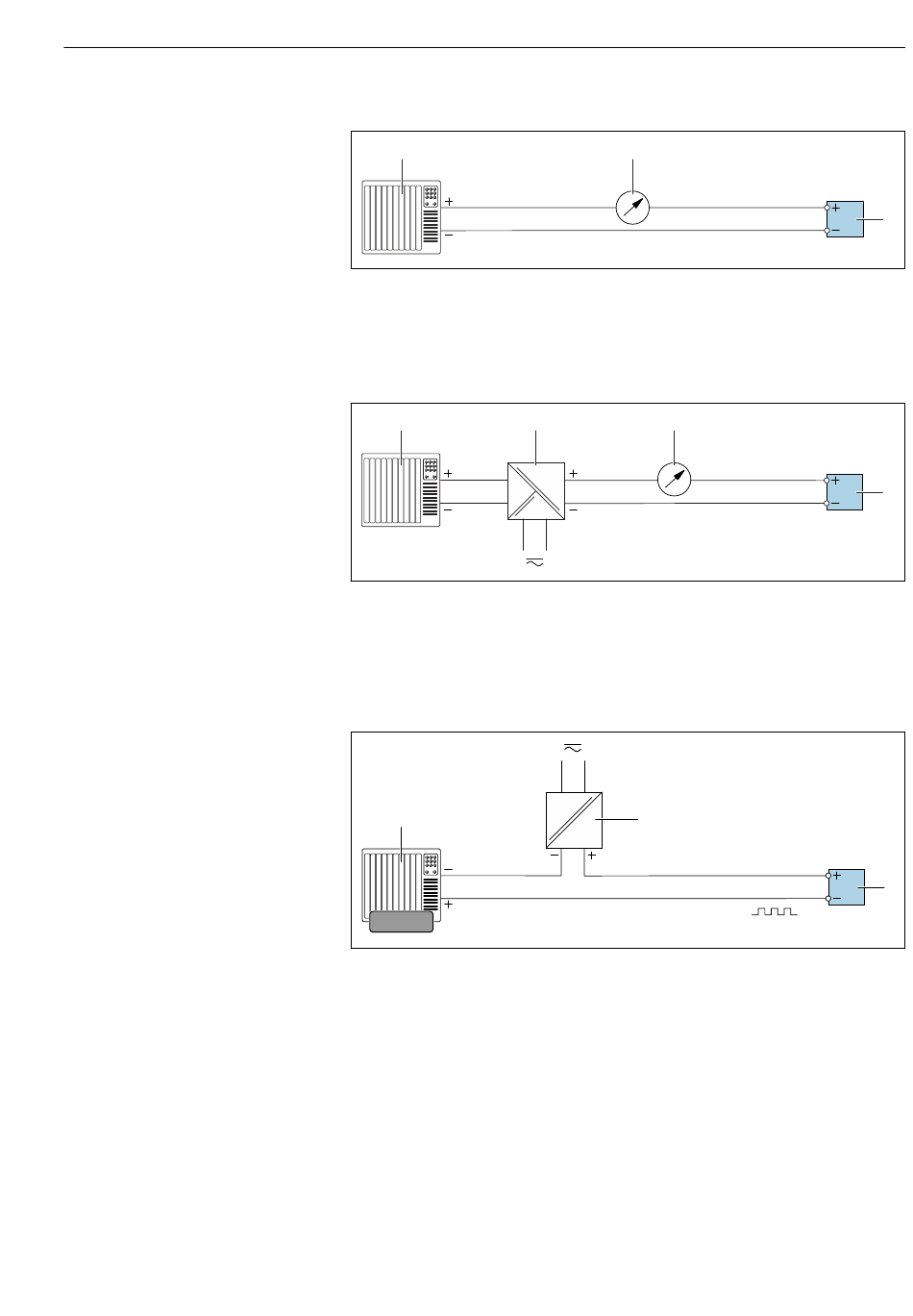

Stromausgang 4 ... 20 mA (aktiv)
1
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Max. Bürde beachten
3 Messumformer
Stromausgang 4 ... 20 mA (passiv)
1
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Versorgungsspannung (z.B. RN221N)
3 Analoges Anzeigeinstrument: Max. Bürde beachten
4 Messumformer
Impuls-/Frequenzausgang (passiv)
1
12345
1 Automatisierungssystem mit Impulsausgang und Frequenzeingang (z.B. SPS mit einem 10 kΩ
pull-up oder pull-down Widerstand)
2 Versorgungsspannung
3 Messumformer: Eingangswerte beachten
2
4...20 mA
2
3
4...20 mA
2
3
A0028758
4
A0028759
3
A0028761
31
