Endress+Hauser Proline Promag W 10 Technische Information Seite 30

30
HART-Eingang (passiv)
1

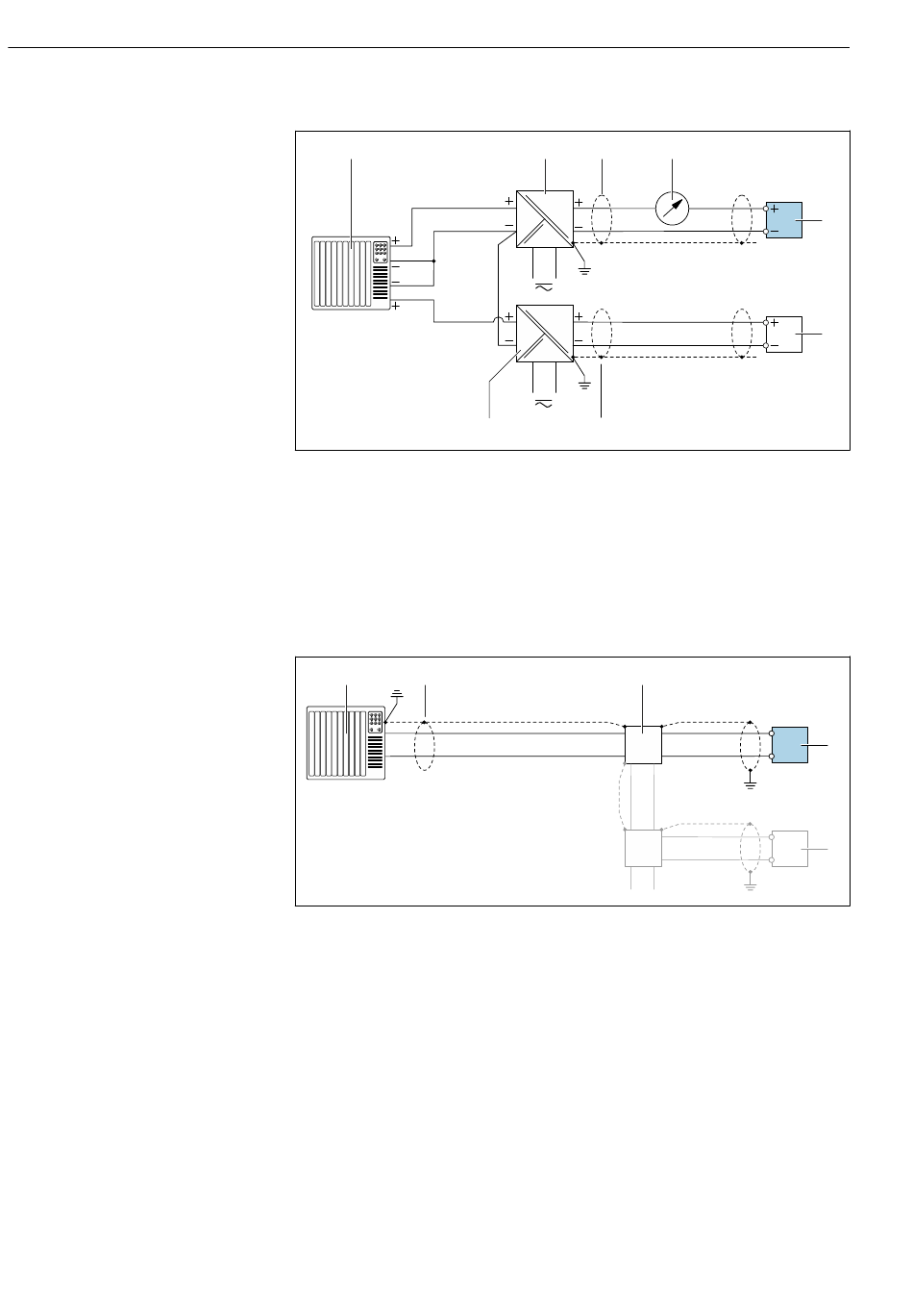

 1 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Versorgungsspannung (z.B. RN221N)
3 Kabelschirm
4 Analoges Anzeigeinstrument: Max. Bürde beachten
5 Druckmessgerät (z.B. Cerabar M, Cerabar S: Anforderungen beachten)
6 Messumformer
Modbus RS485
1 2
A
B
 2 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class
I, Division 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm
3 Verteilerbox
4 Messumformer
2
3
4...20 mA
2 3
3
Proline Promag W 10
4
6
5
A0028763
A
4
B
A
4
B
A0028765
Endress+Hauser
