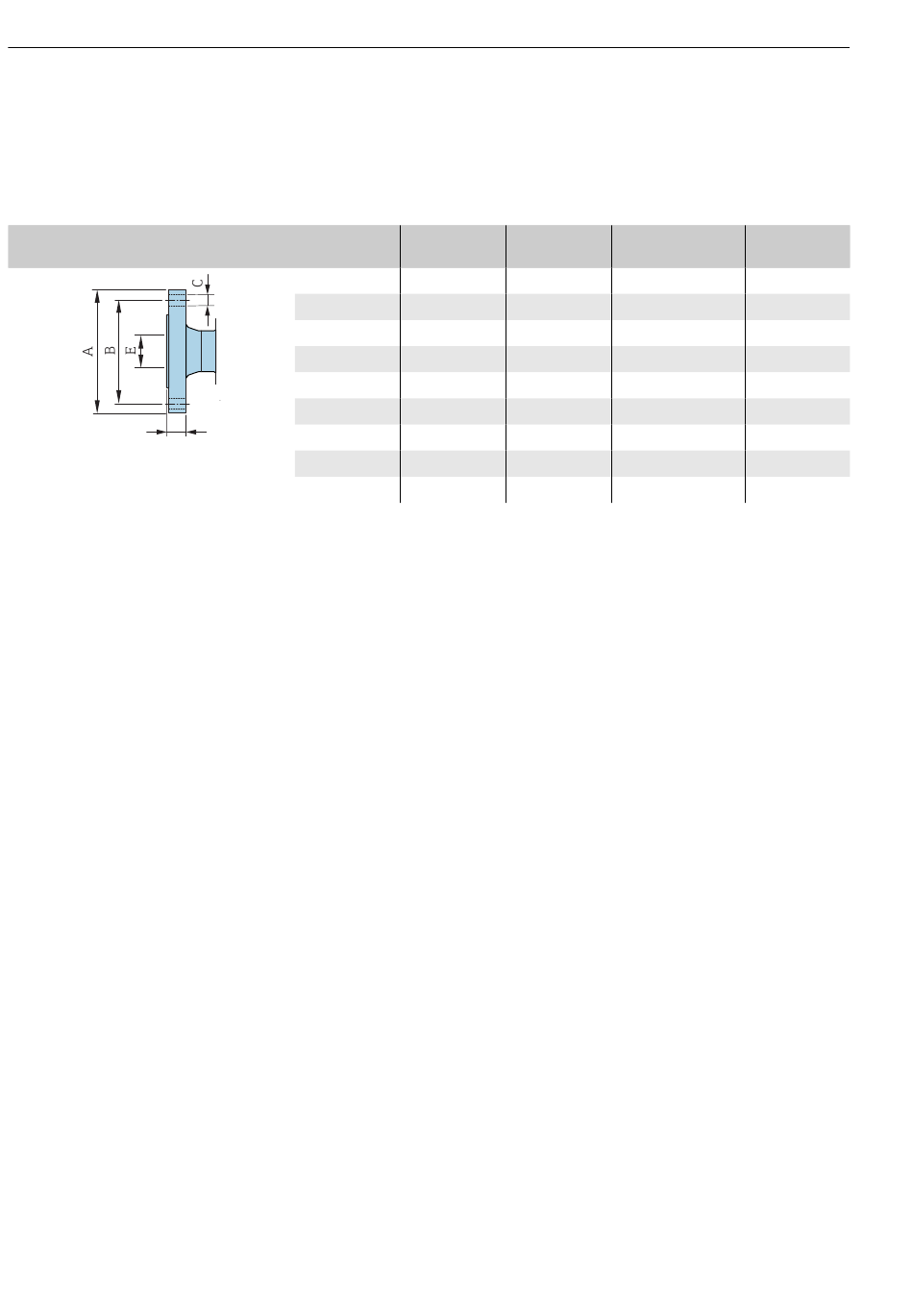

Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N): PN 40
• Kohlenstoffstahl: Bestellmerkmal "Prozessanschluss", Option D5K
• Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option D5S
Oberflächenrauheit: EN 1092-1 Form B1 (DIN 2526 Form C), Ra 6,3 ... 12,5 µm
E: Innendurchmesser abhängig von der Messrohrauskleidung →  68.
DN
[mm]
25
32
40
50
65
80
D
100
A0041915
125
150
A B
[mm] [mm]
115 85
140 100
150 110
165 125
185 145
200 160
235 190
270 220
300 250
Proline Promag W 10
C D
[mm] [mm]
4 × Ø14 16
4 × Ø18 18
4 × Ø18 18
4 × Ø18 20
8 × Ø18 24
8 × Ø18 26
8 × Ø22 26
8 × Ø26 28
8 × Ø26 30
