Proline Promag W 10
≥ 0 × DN
≥ 2 × DN
≥ 1 × DN
≥ 2 × DN
Endress+Hauser

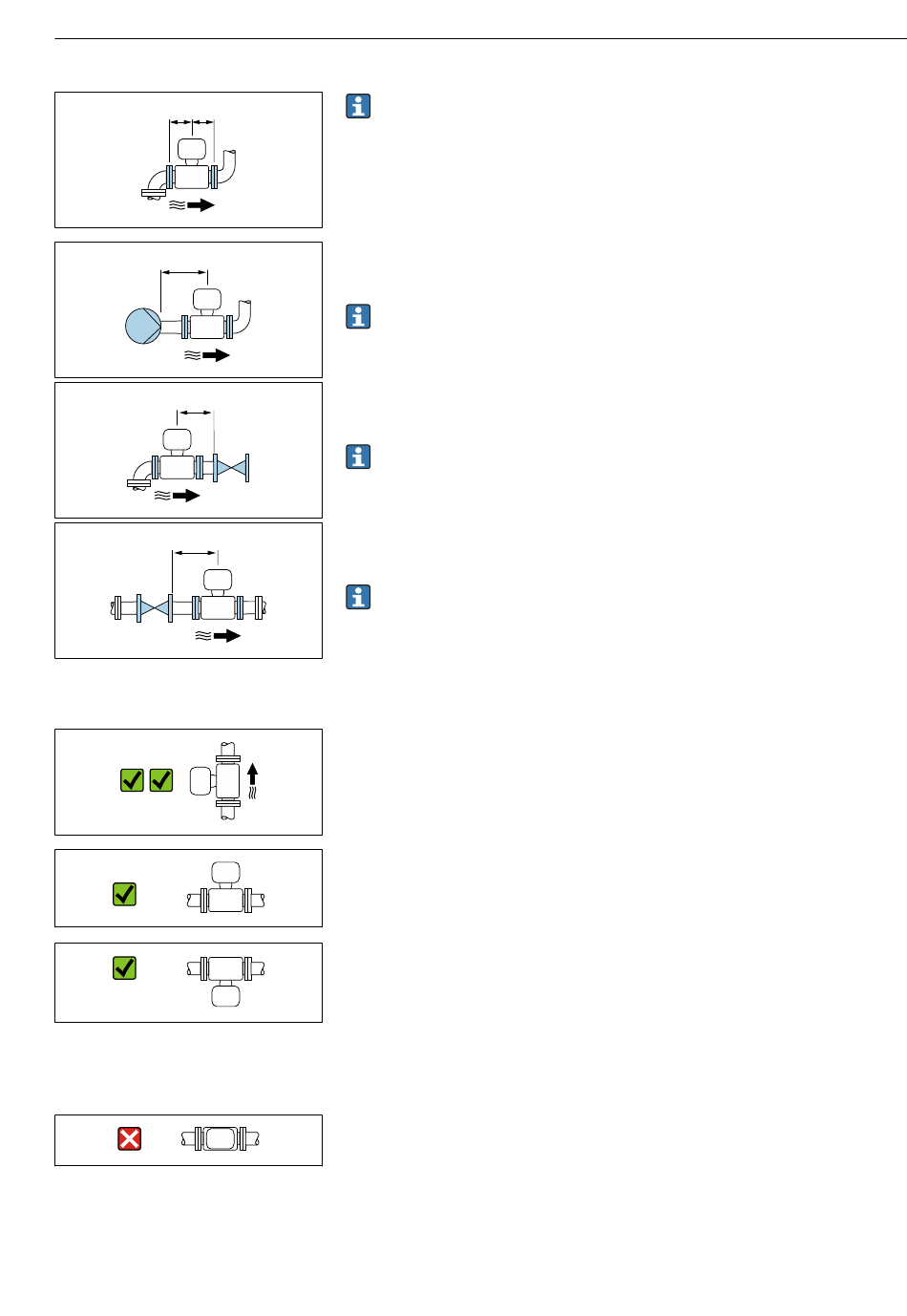

Für Geräte mit Bestellmerkmal "Bauart", Option H, I müssen keine Einlaufstrecken
und Auslaufstrecken berücksichtigt werden.
A0032859
Einbau nach Pumpen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen: Geräte mit dem Bestellmerk-
mal "Bauart", Option H und I.
Für Geräte mit Bestellmerkmal "Bauart", Option J und K müssen Einlaufstrecken
von nur ≥ 2 x DN berücksichtigt werden.
Einbau vor Ventilen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen: Geräte mit dem Bestellmerk-
mal "Bauart", Option H und I.
Für Geräte mit Bestellmerkmal "Bauart", Option J und K müssen Auslaufstrecken
von nur ≥ 1 x DN berücksichtigt werden.
Einbau nach Ventilen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen, wenn das Ventil während des
Betriebs zu 100% geöffnet ist: Geräte mit dem Bestellmerkmal "Bauart", Option H und I.
Bei Geräten mit dem Bestellmerkmal "Bauart", Option J und K muss eine Einlauf-
strecke von nur ≥ 2 x DN berücksichtigt werden, wenn das Ventil während des
Betriebs zu 100% geöffnet ist.
A0045786
Einbaulagen
Vertikale Einbaulage, Strömungsrichtung nach oben
Für alle Anwendungen.
A0041159
Horizontale Einbaulage, Messumformer oben
Diese Einbaulage ist für folgende Anwendungen geeignet:
• Für tiefe Prozesstemperaturen, um die minimale Umgebungstemperatur für den Mess-
umformer einzuhalten.
• Für die Leerrohrüberwachung, auch bei teilgefüllten oder leeren Messrohren.
A0041160
Horizontale Einbaulage Messumformer unten
Diese Einbaulage ist für folgende Anwendungen geeignet:
• Für hohe Prozesstemperaturen, um die maximale Umgebungstemperatur für den
Messumformer einzuhalten.
• Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reini-
A0041161
gungsprozess) zu vermeiden, das Messgerät mit dem Messumformerteil nach unten
gerichtet einbauen.
Diese Einbaulage ist nicht für folgende Anwendungen geeignet:
Wenn die Leerrohrüberwachung genutzt werden soll.
Horizontale Einbaulage Messumformer seitlich
Diese Einbaulage ist nicht geeignet
A0048872
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Leerrohrüberwachung.
45
