Versorgungsausfall
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration des Geräts bleibt erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Elektrischer Anschluss

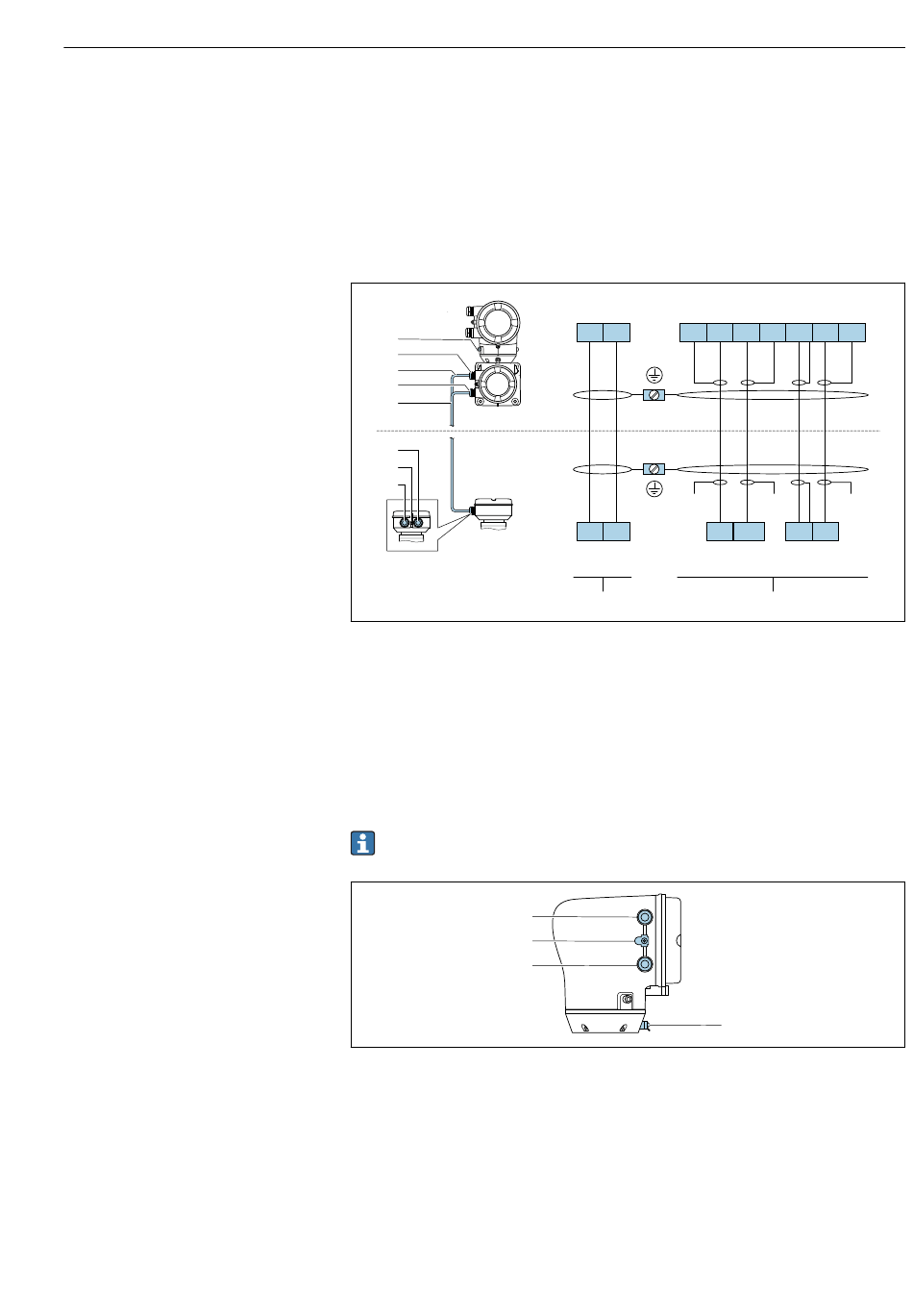

Anschlüsse und Klemmenbelegung Verbindungskabel Getrenntausführung
1
2
3
4
5
6
7
8
1
Erdungsklemme außen
2
Messumformergehäuse: Kabeleinführung für Spulenstromkabel
3
Spulenstromkabel
4
Messumformergehäuse: Kabeleinführung für Elektrodenkabel
5
Elektrodenkabel
6
Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Elektrodenkabel
7
Erdungsklemme außen
8
Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Spulenstromkabel
Anschlüsse Messumformer
Klemmenbelegung → Klemmenbelegung, 26
1
2
3
1
Kabeleinführung für Energieversorgungskabel: Versorgungsspannung
2
Erdungsklemme außen: Bei Messumformer aus Polycarbonat mit Rohradapter aus Metall
3
Kabeleinführung für Signalkabel
4
Erdungsklemme außen
ER
ER
S1
E1
E2 S2
41 42
6
5
7
n.c.
41 42
5
7
ER
ER
E1 E2
3
4
GND
E
S
8
4
37 36
n.c.
n.c.
4
37
GND
E
5
A0043474
A0043283
27
