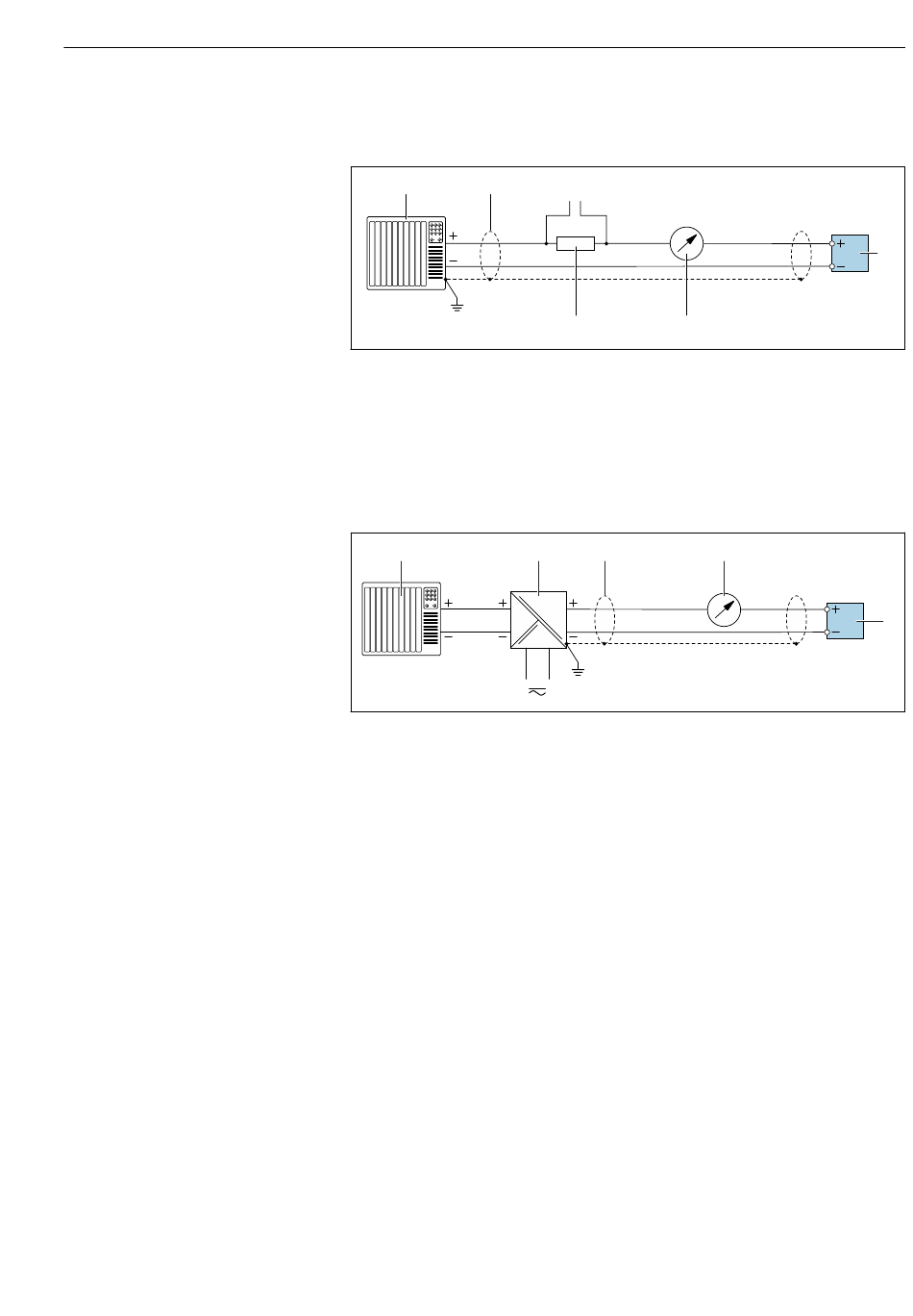

Beispiele für elektrische Anschlüsse
Stromausgang 4 ... 20 mA HART (aktiv)
1
2
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm
3 Anschluss für HART-Bediengeräte
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Max. Bürde beachten
5 Analoges Anzeigeinstrument: Max. Bürde beachten.
6 Messumformer
Stromausgang 4 ... 20 mA HART (passiv)
1
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Versorgungsspannung (z.B. RN221N)
3 Kabelschirm
4 Analoges Anzeigeinstrument: Max. Bürde beachten
5 Messumformer
3
4...20 mA
4 5
3
2
4...20 mA
6
A0029055
4
5
A0028762
