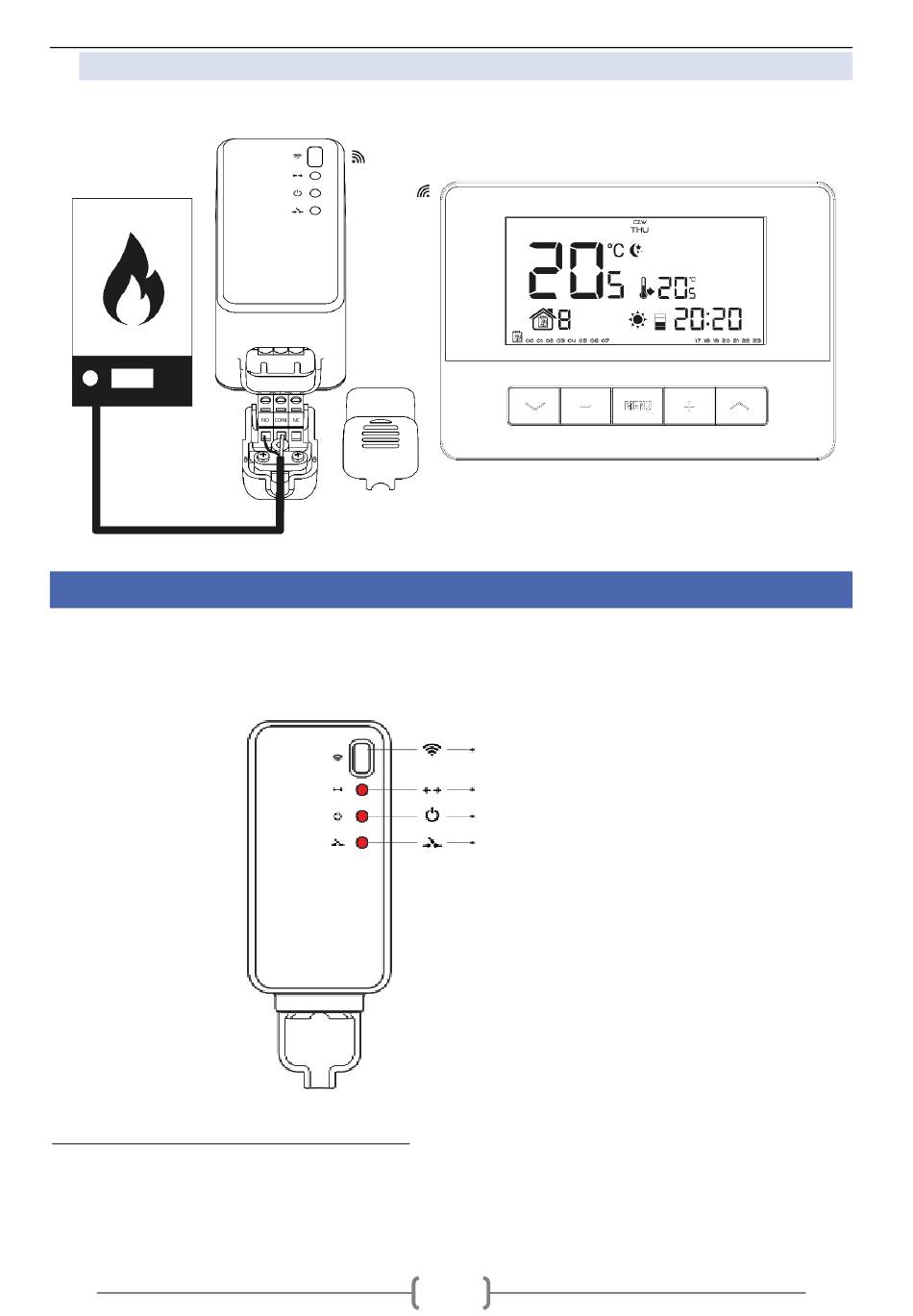

2. VERBINDUNGSSCHEMA – EU-T-4.2
Verwenden Sie im Falle einer drahtlosen Verbindung das folgende Schema – schließen Sie das zweiadrige
Kommunikationskabel an die entsprechenden Buchsen am Empfänger an.
IV. EMPFÄGER EU-MW-2
Im Falle des Reglers EU-T-2 kommuniziert dieser über ein Funksignal mit dem Heizgerät (oder dem Steuergerät des
Kessels), das an den Empfänger EU-MW-2 gesendet wird. Ein solcher Empfänger wird über ein zweiadriges Kabel mit dem
Heizgerät (bzw. dem Steuergerät des Kessels) verbunden und kommuniziert über ein Funksignal mit dem
Raumthermostaten.
In den Empfänger sind 3 Kontrollleuchten eingebaut:
• Rote Kontrollleuchte 1 – signalisiert den Datenempfang;
• Rote Kontrollleuchte 2 – signalisiert die Aktivität des Empfängers;
• Rote Kontrollleuchte 3 – leuchtet in dem Moment auf, wenn die Raumtemperatur den Sollwert nicht erreicht hat - das
Heizgerät ist eingeschaltet.
Registrierungstaste
Rote Kontrollleuchte 1
Rote Kontrollleuchte 2
Rote Kontrollleuchte 3
