Bedienungsanleitung
11
10

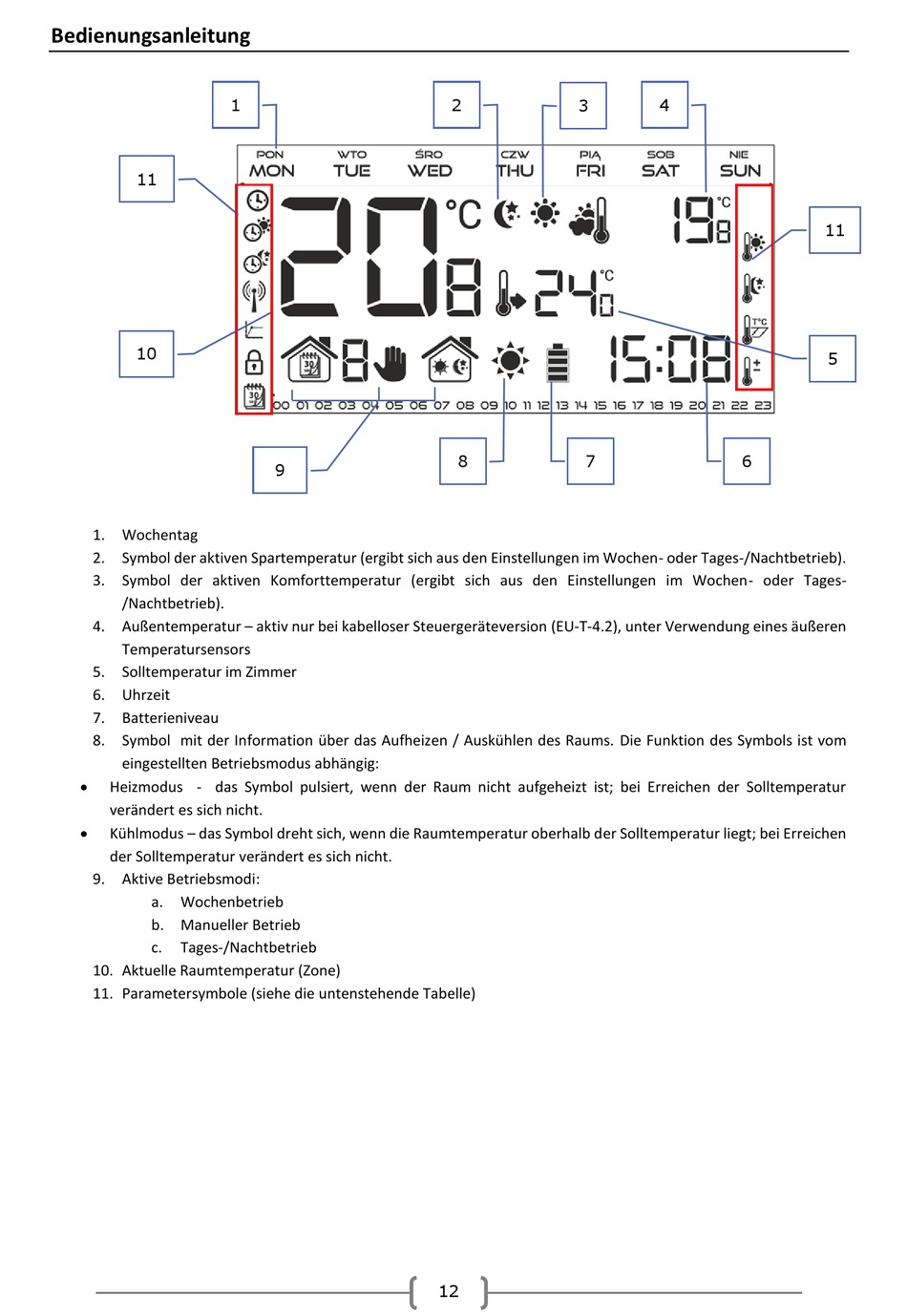

1. Wochentag
2. Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb).
3. Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-
/Nachtbetrieb).
4. Außentemperatur – aktiv nur bei kabelloser Steuergeräteversion (EU-T-4.2), unter Verwendung eines äußeren
Temperatursensors
5. Solltemperatur im Zimmer
6. Uhrzeit
7. Batterieniveau
8. Symbol mit der Information über das Aufheizen / Auskühlen des Raums. Die Funktion des Symbols ist vom
eingestellten Betriebsmodus abhängig:
Heizmodus - das Symbol pulsiert, wenn der Raum nicht aufgeheizt ist; bei Erreichen der Solltemperatur
verändert es sich nicht.
Kühlmodus – das Symbol dreht sich, wenn die Raumtemperatur oberhalb der Solltemperatur liegt; bei Erreichen
der Solltemperatur verändert es sich nicht.
9. Aktive Betriebsmodi:
a.
Wochenbetrieb
b. Manueller Betrieb
c.
Tages-/Nachtbetrieb
10. Aktuelle Raumtemperatur (Zone)
11. Parametersymbole (siehe die untenstehende Tabelle)
1
9
2
3
8
7
12
4
11
5
6
