Instruções
fornecidas com a unidade de condensação.
• Utilize apenas o(s) refrigerante(s)
conforme descrito na placa de características.
• Verifique o nível de óleo do compressor.
• Verifique se todas as ligações mecânicas estão
apertadas.
• Verifique se todas as definições de sobrecarga
elétrica estão corretas (Consulte o Anexo D
– Diagrama de cablagens).
12 – Verificar com a unidade em funcionamento
• Verifique a direção de rotação da ventoinha. Deve
haver fluxo de ar do condensador em direcção á
ventoinha.
• Verifique o fornecimento de corrente e a tensão.
• Verifique o superaquecimento da sucção para
reduzir o risco de golpes de líquido.
• Para os refrigerantes de deslize, utilize uma
diferença de temperatura entre o ponto de
condensação saturado à pressão de sucção
e a temperatura da linha de aspiração no tubo.
• Quando for fornecido um vidro de observação,
verifique o nível do óleo no início e durante
o funcionamento, para confirmar se o nível do óleo
permanece visível.
• Respeite os limites de funcionamento.
• As unidades de condensação Optyma™ Slim Pack
foram concebidas para funcionar a temperaturas
de até 43°C. Durante o funcionamento normal
ou o funcionamento de pico, a temperatura
do ponto de condensação saturada não deve
exceder os 63°C para R448A, R449A, R452A,
R454C, R455A. A temperatura do ponto de
condensação saturada não deve exceder os
65 °C para R134a, R513A e R1234yf.
• Verifique se todos os tubos de interligação estão
livres de vibrações anormais. Caso ocorram
vibrações excessivas, solicite medidas corretivas
como suportes de apoio, grampos.
• Quando necessário, poderá
algum refrigerante extra em estado líquido
no lado de baixa pressão, o mais lentamente
e longe possível do compressor. O compressor
deverá estar em funcionamento durante este
processo.
• Não sobrecarregue o sistema.
• Siga os regulamentos locais para recolher
o refrigerante da unidade.
• Nunca liberte refrigerante para a atmosfera aberta.
• Antes de abandonar o local de instalação, faça uma
inspeção geral à instalação no que diz respeito à
limpeza, ao ruído e à deteção de fugas.
• Registe o tipo e a quantidade da carga de
refrigerante, assim como as
funcionamento, para servir de referência em
inspeções futuras.
• Carga de refrigerante e
funcionamento dos motores
o funcionamento correto.
• Verifique o sobreaquecimento da aspiração
do compressor para reduzir o risco de golpes
de líquido.
• Deixe o sistema a funcionar
3 a 4 horas. Verifique o nível de óleo do compressor
e encha com o tipo de óleo correto conforme
identificado na placa de características da unidade
e do compressor.
• Verifique novamente o nível de óleo do compressor
após 24 horas de funcionamento.
• Efetue um teste final de fugas e certifique-se de
que todas as tampas estão instaladas e todos os
parafusos apertados.
• Etiquetagem completa do refrigerante de acordo
com as normas locais.
• Certifique-se de que a manutenção é efetuada de
acordo com as instruções de instalação.
13 – Manutenção
© Danfoss | Climate Solutions | 2022.02
correto(s)
Para evitar problemas relacionados com o sistema, é
recomendada a seguinte manutenção periódica:
• Certifique-se de que os dispositivos de segurança
estão operacionais e corretamente configurados.
• Certifique-se de que o sistema se encontra
estanque.
• Verifique a absorção elétrica do compressor.
• Confirme se o sistema está a funcionar de modo
consistente com os registos de manutenção e as
condições ambientais anteriores.
• Certifique-se de que todas as ligações elétricas
continuam corretamente apertadas.
• Mantenha a unidade limpa e confirme a ausência
de ferrugem e oxidação nos componentes,
nos tubos e nas ligações elétricas da unidade.
• Superfície do permutador de calor de microcanais
adequadamente limpa para evitar obstruções.
• A definição do temporizador é de 30 segundos
durante o funcionamento normal.
ser adicionado
• As unidades de condensação Optyma™ Slim Pack
são equipadas de fábrica com um filtro secador tipo
rosca. Enquanto muda o filtro secador, certifique-
se de que a designação do modelo e a direção do
fluxo são adequadas. Certifique-se de que realiza a
verificação de fugas após a substituição.
O condensador deve ser verificado pelo menos
uma vez por ano quanto a entupimento e deve ser
limpo se considerar necessário. Para aceder ao lado
interno do condensador, faça-o através do painel
da ventoinha. As bobinas de microcanais tende a
acumular sujidade na superfície e não no interior, o
que as torna mais fácil de limpar do que bobinas de
condições de
tubos finos.
• Desligue a unidade no interruptor principal
antes de remover qualquer painel da unidade de
condensação.
correntes de
• Todos os equipamentos elétricos, EPI e ferramentas
para garantir
devem ser compatíveis e aprovados para utilização
com refrigerantes A2L como R454C, R455A e
R1234yf.
• Remova a sujidade, folhas, fibras, etc. da superfície
com um aspirador equipado com uma escova ou
durante
outro acessório suave. Em alternativa, pulverize
ar comprimido através da bobina de dentro para
fora e escove com uma escova suave. Não utilize
uma escova metálica. Não provoque impacto nem
arranhe a bobina com o tubo de vácuo nem com o
bocal de ar.
Se o sistema de refrigeração tiver sido aberto,
terá de ser limpo com ar seco ou nitrogénio
para eliminar a humidade e terá de ser instalado
um novo filtro secador. Se tiver de retirar
o refrigerante, isso deve ser efectuado de forma
a que não escape qualquer refrigerante para
o ambiente.

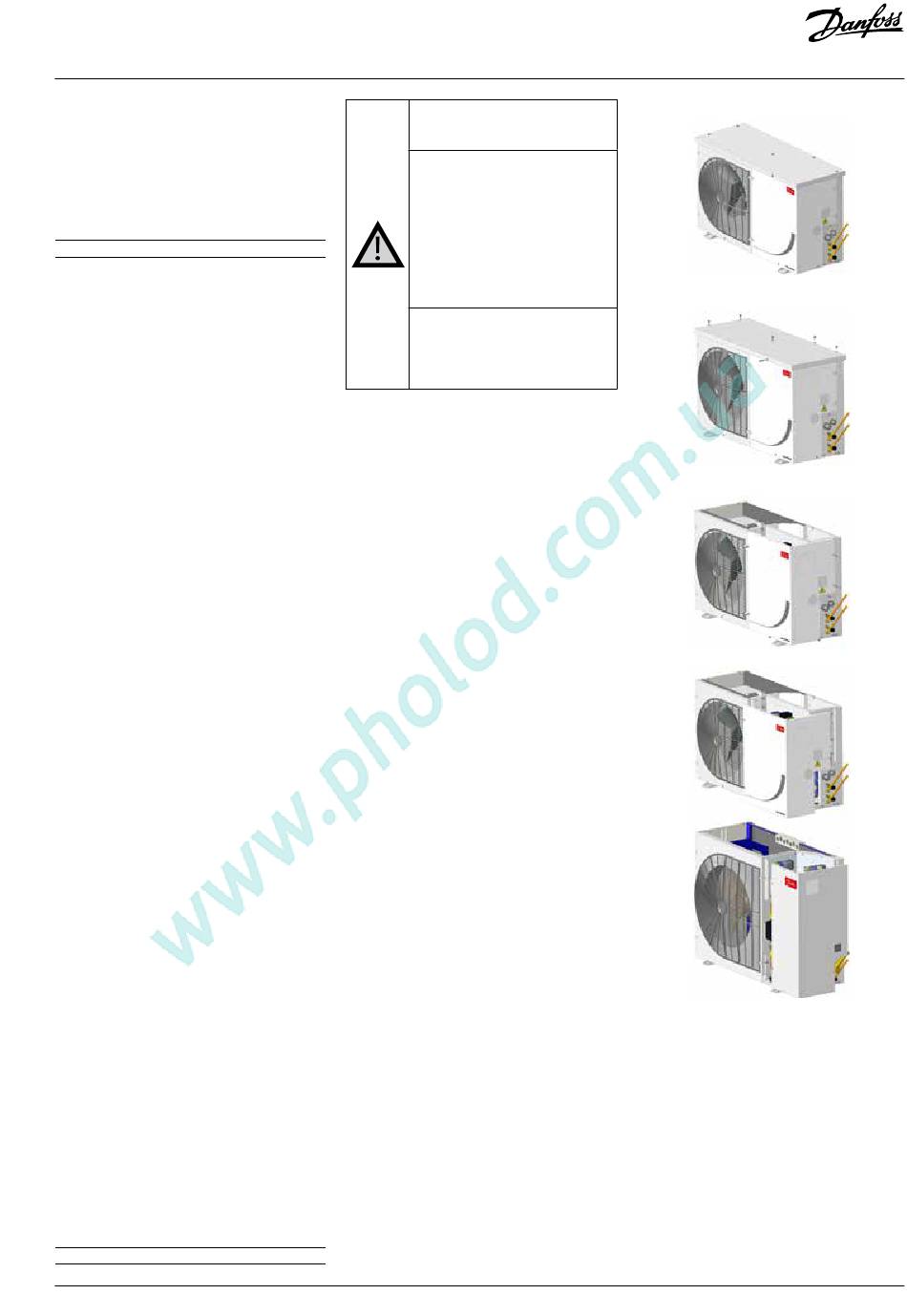

Procedimento de remoção do painel de assistência
Desligue sempre a unidade no
interruptor principal antes
remover o painel da ventoinha.
A pressão interna e a temperatura
da superfície são perigosas e podem
provocar lesões permanentes.
Os operadores de manutenção
e instaladores necessitam
EPI, competências e ferramentas
adequadas para realizar a atividade
de manutenção. A temperatura da
tubulação pode exceder os 100 °C
e pode causar queimaduras graves.
Assegure-se de que são efectuadas
inspecções de assistência periódicas
de acordo com os regulamentos
locais e para garantir a fiabilidade
do sistema.
para a versão W05.
de
de
Passo 1: Certifique-se de que a fonte de alimentação
foi desligada.
Passo 2: Retire todos os parafusos do painel superior
e, em seguida, retire o painel superior.
Passo 3: Retire todos os parafusos do painel lateral.
Passo 4: Retire o painel lateral paralelo ao interruptor
principal.
Passo 5: A caixa do painel elétrico deve estar fechada.
Antes de ligar à fonte de alimentação, certifique-se
de que não entrou refrigerante no interior do painel
elétrico.
Procedimento de remoção do painel de assistência
para a versão W09.
118A2176C - AN37261865152501-010301 | 35
