Istruzioni

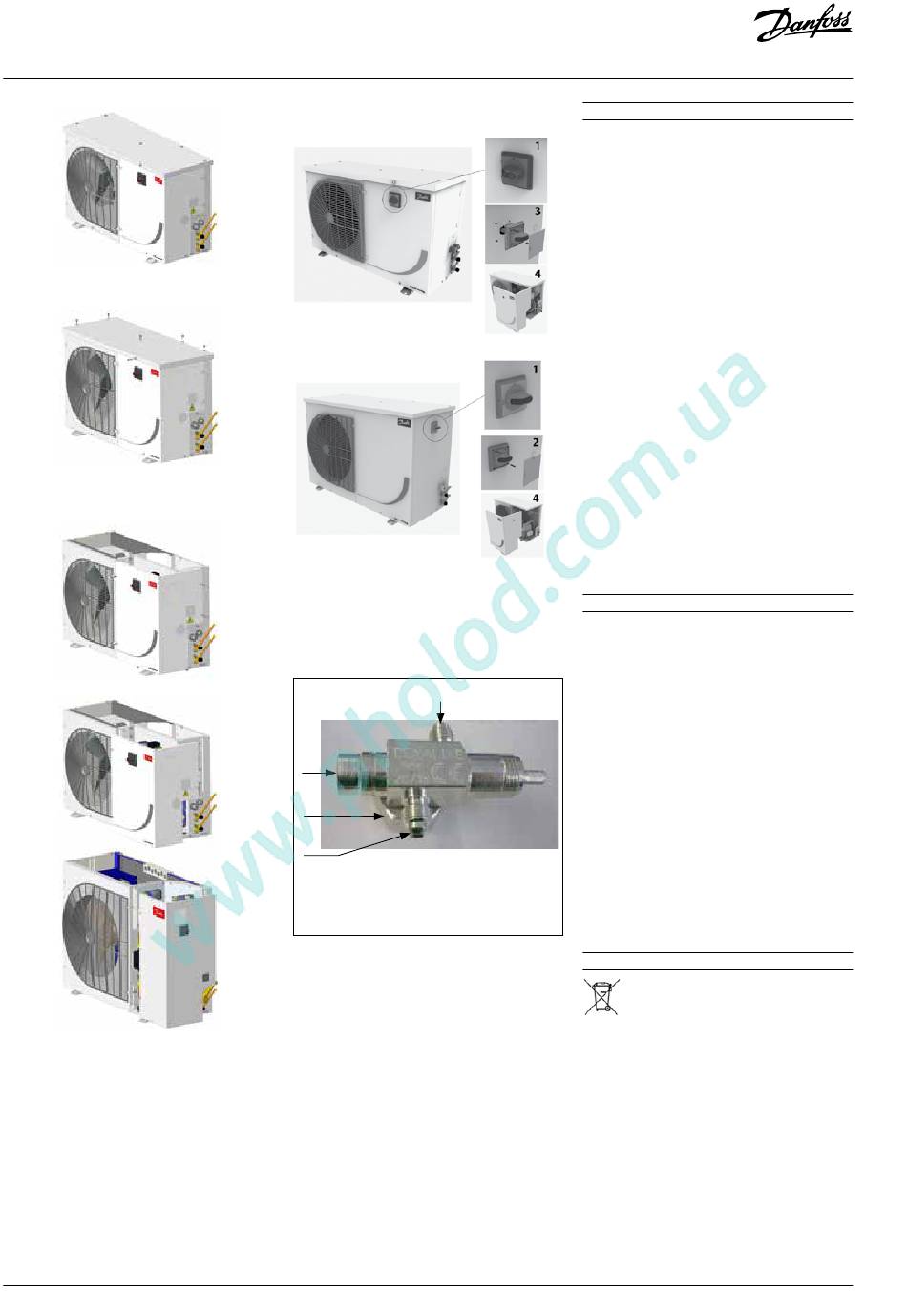

Passo 1: Scollegare l'alimentazione
Assicurarsi che l'interruttore principale sia spento
prima di effettuare la manutenzione.
Passo 2: Rimuovere tutte le viti del pannello superiore
e il pannello stesso.
Passo 3: Rimuovere tutte le viti del pannello laterale.
Passo 4: Rimuovere il pannello laterale in parallelo
all'interruttore principale.
Passo 5: Il quadro elettrico deve essere chiuso.
Assicurarsi che non penetri refrigerante nel quadro
elettrico prima di collegarlo all'alimentazione
elettrica.
30 | AN37261865152501-010301 - 118A2176C
Procedura di rimozione del pannello di servizio per
la versione W09.
elettrica.
Passo 1. Rimuovere il coperchio utilizzando un cac-
ciavite.
Passo 2. Svitare l'interrrutore di isolamento dal pan-
nello.
Passo 3. rimuovere l'interrutorre di isolamento.
Passo 4. Rimuovere il pannello di servizio.
2
1
3
1. Ingresso valvola
2. Uscita valvola
3, 4. Porta di servizio
• Valvola completamente chiusa (stelo della valvola
completamente ruotato in senso orario)
- 1, 3 e 4 collegati
- 2 non è collegato ad altre porte
• La valvola si è aperta di alcuni giri (stelo della
valvola tra aperto e chiuso)
- 1, 2, 3 e 4 collegati
- Valvola completamente aperta (stelo della valvola
completamente ruotato in senso antiorario)
- 1, 2 e 3 collegati
- 4 non è collegato ad altre porte
14 – Dichiarazione di incorporazione
• Direttiva sulle apparecchiature a pressione
2014/68/UE
EN 378-2:2016 - Impianti di refrigerazione e pompe
di calore - Requisiti di sicurezza e ambientali - Parte
2: Progettazione, costruzione, collaudo, marcatura e
documentazione.
Direttiva sulla bassa tensione 2014/35/UEEN
60335-1:2012
apparecchi elettrici d'uso domestico e similare - Parte
1: Requisiti generali per tutte le unità condensatrici
sopra menzionate.
DIRETTIVA
all'istituzione di un quadro per l'elaborazione di
requisiti per la progettazione ecocompatibile dei
prodotti connessi all'energia. REGOLAMENTO (UE)
2015/1095, recante misure di esecuzione della
direttiva Ecodesign 2009/125/CE in merito ai requisiti
di progettazione ecocompatibile degli armadi
refrigerati professionali, degli abbattitori, delle unità
condensatrici e dei chiller di processo.
• Le
prodotte
«EN
condensatrici
refrigerazione e metodi di prova - Parte 2:
Unità condensatrici. Dichiarazione di progettazione
ecocompatibile;
Coolselector®2 con codice (114X...) per trovare la
dichiarazione.
• IEC 60335-2-40 clausole applicabili Allegato JJ
e Allegato NN.
15 – Garanzia
Comunicare sempre il numero di modello e il
numero di serie insieme a qualsiasi reclamo relativo
a questo prodotto.
La garanzia del prodotto può essere invalidata nei
casi seguenti:
4
• Assenza di targhetta.
• Modifiche esterne, in particolare forature, saldature,
piedini rotti e segni di urti.
• Il compressore è aperto o viene restituito non
sigillato.
• Ruggine, acqua o presenza di colorante per il
rilevamento di perdite all'interno del compressore.
• Uso di un refrigerante o lubrificante non approvati
da Danfoss.
• Qualsiasi deviazione dalle istruzioni raccomandate
relative
manutenzione.
• Utilizzo in applicazioni mobili.
• Utilizzo in ambiente con atmosfera esplosiva.
• Non
di modello o di serie insieme alla richiesta
di intervento in garanzia.
16 – Smaltimento
Only for Norway
+ A11:2014 - Sicurezza
Ecodesign 2009/125/CE
misure dell'unità condensatrice
in conformità della
13771-2:2017». Compressori
per prova di prestazione
fare riferimento
a installazione, applicazione
è stato comunicato alcun
Danfoss raccomanda che
condesatrici e l'olio vengano riciclati
da una società specializzata
il proprio sito.
© Danfoss | Climate Solutions | 2022.02
