Instructions
Étape 5 : Le boîtier du panneau électrique doit
être fermé. Assurez-vous qu'aucun réfrigérant ne
pénètre à l'intérieur du tableau électrique avant de le
raccorder à l'alimentation électrique.

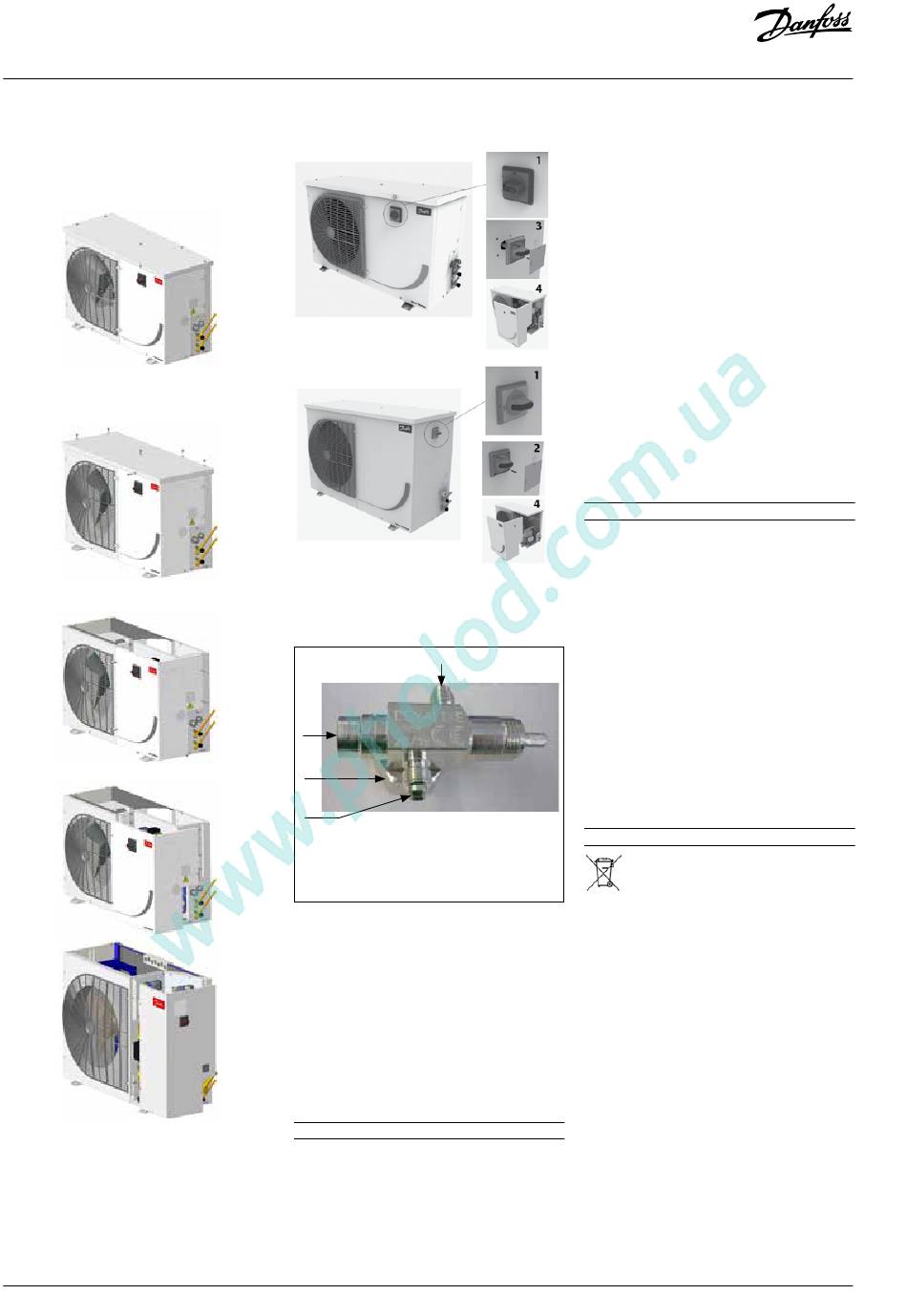

Procédure de retrait de l'écran de maintenance pour
la version W09.
Étape 1: Déconnectez l'alimentation électrique.
Assurez-vous que l'interrupteur général est en
position arrêt avant de procéder à l'entretien.
Étape 2 : Retirez toutes les vis du panneau supérieur,
puis le panneau supérieur.
Étape 3 : Retirez toutes les vis du panneau latéral.
Étape 4 : Enlevez le panneau latéral parallèle au
sectionneur principal.
Étape 5 : Le boîtier du panneau électrique doit
être fermé. Assurez-vous qu'aucun réfrigérant ne
pénètre à l'intérieur du tableau électrique avant de le
raccorder à l'alimentation électrique.
18 | AN37261865152501-010301 - 118A2176C
Procédure de démontage de la carrosserie.
(W09 Version)
Etape 1: Retirer l'enjoliveur du sectionneur de proxi-
mité avec un tournevis.
Etape 2: Retirer les vis de fixation.
Etape 3: Déposer le sectionneur de proximité.
Etape 4: Retirer le panneau.
4
2
1
3
1. Entrée de vanne
2. Sortie de vanne
3, 4. Port de maintenance
• Vanne complètement fermée (tige de la vanne
entièrement tournée dans le sens des aiguilles
d'une montre)
- 1, 3 et 4 raccordés
- 2 n'est pas raccordé aux autres ports
• La vanne est ouverte de quelques tours (la tige
de la vanne doit se trouver entre l'ouverture et la
fermeture)
- 1,2, 3 and 4 Connected
- Vanne complètement ouverte (tige de la vanne
complètement tournée dans le sens inverse des
aiguilles d'une montre)
- 1, 2 et 3 raccordés
- 4 n'est pas raccordé aux autres ports
14 – Déclaration d'incorporation
• Directive relative aux équipements
pression 2014/68/UE
EN 378-2:2016 - Systèmes
et pompes à chaleur - Exigences de sécurité
et environnementales - Partie 2 : conception,
construction, test, marquage et documentation.
Directive basse tension 2014/35/UE EN 60335-1:
2012 + A11:2014 - Appareils électrodomestiques et
analogues - Sécurité - Partie 1 : Exigences générales
- pour tous les groupes de condensation mentionnés
ci-dessus.
DIRECTIVE
établissant un cadre d'exigences en matière
d'écoconception applicables aux produits liés
à l'énergie. RÈGLEMENT (UE) 2015/1095 portant
application de la directive écoconception 2009/125/
CE en ce qui concerne les exigences d'écoconception
applicables
professionnelles, aux cellules de refroidissement et
de congélation rapides, aux groupes de condensation
et aux refroidisseurs industriels.
• Les mesures
sont réalisées
« EN 13771-2:2017 ». Compresseurs etgroupes
de condensation
- Essais de performance et méthodes d'essai
- Partie 2 : Groupes de condensation Déclaration
d'écoconception :
Coolselector®2 avec le numéro de code (114X...)
pour trouver la déclaration.
• Clauses applicables de CEI 60335-2-40 annexe JJ et
annexe NN.
15 – Garantie
Fournir systématiquement la référence du modèle et
le numéro de série en cas de réclamation concernant
ce produit.
La garantie du produit peut être annulée dans
les cas de figure suivants :
• Absence de plaque signalétique.
• Modifications extérieures et plus spécialement
perçage, soudage, pieds cassés, traces de chocs.
• Compresseur ouvert ou retourné non scellé.
• Présence de rouille, d'eau ou de traceur de détection
de fuites à l'intérieur du compresseur.
• Utilisation d'un réfrigérant ou d'un lubrifiant non
homologué par Danfoss.
• Non-respect
l'installation, à l'application ou à la maintenance.
• Utilisation dans des applications mobiles.
• Utilisation dans des atmosphères déflagrantes.
• Absence de référence de modèle ou de numéro de
série accompagnant la réclamation au titre de la
garantie.
16 – Mise au rebut
Danfoss recommande que les groupes
de condensation et leur huile soient recyclés
par
Only for Norway
sur le site de celle-ci.
sous
de réfrigération
© Danfoss | Climate Solutions | 2022.02
écoconception 2009/125/CE,
aux armoires frigorifiques
du groupe de condensation
conformément à la norme
pour la réfrigération
reportez-vous au Danfoss
des instructions spécifiques
une société appropriée,
à
