Instructions
• Raccordez les phases des lignes L1, L2 et L3 aux
bornes de l'interrupteur principal, respectivement
T1, T2 et T3.

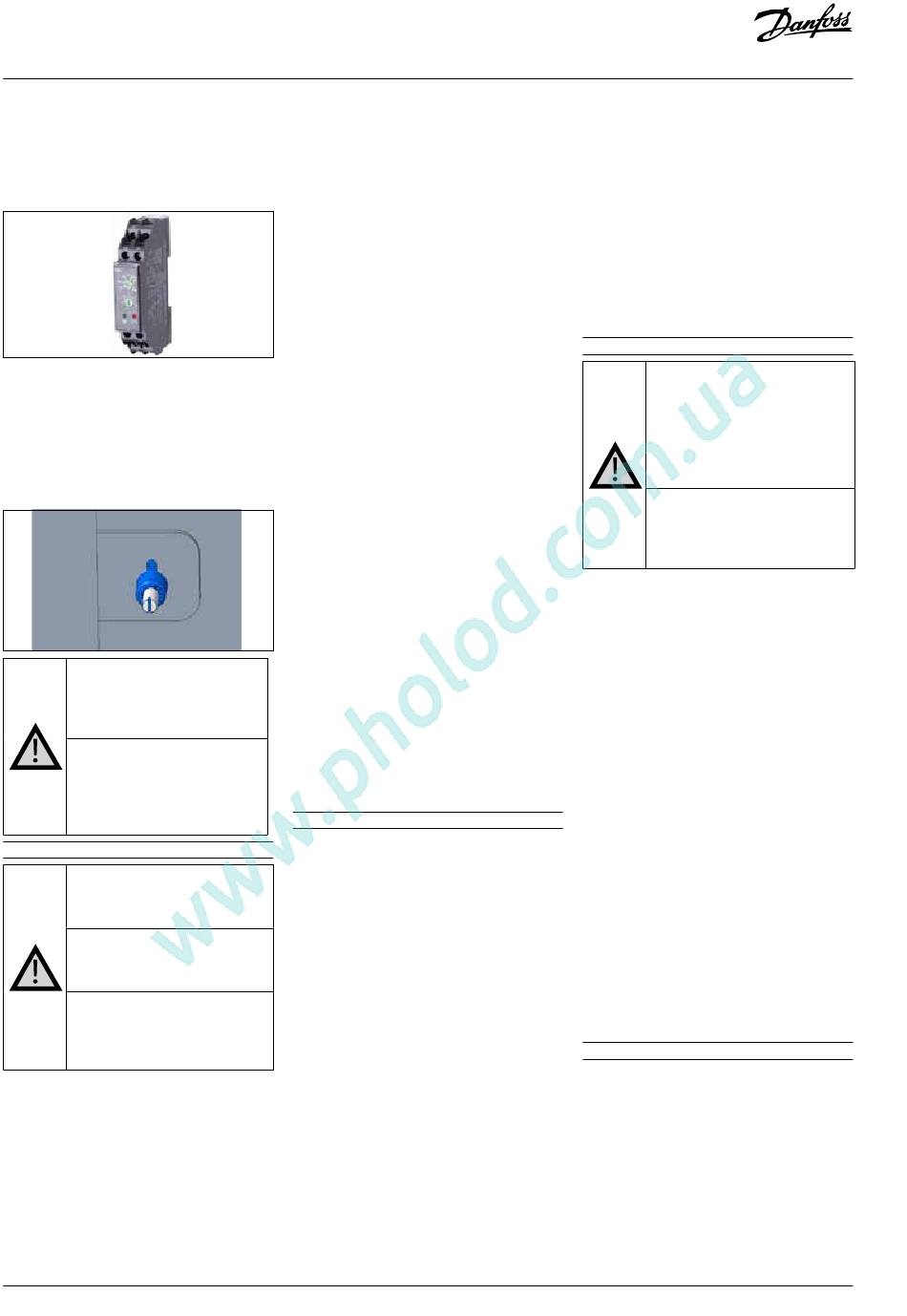

• La minuterie doit avoir un réglage minimum de 30
secondes pour la pré-ventilation. Tournez dans le
sens des aiguilles d'une montre et réglez la flèche
sur 30 s ou plus (voir l'image ci-dessous).
• Les groupes B3 (versions W05 et W09) assemblés
avec un moteur de ventilateur EC sont équipés
d'un potentiomètre de 10 kohms (voir l'image et le
schéma de câblage ci-dessous). Ceux-ci sont réglés
en usine pour que le ventilateur tourne à 80 % de
sa vitesse. Cela permet de limiter les émissions
sonores et de fonctionner à une température
ambiante de 43 °C. Si la vitesse du ventilateur doit
être augmentée, tourner la vis du potentiomètre
dans le sens des aiguilles d'une montre.
Ne pas utiliser d'outils manuels
pour modifier le
potentiomètre. Cette opération doit
être effectuée à la main avec les EPI
appropriés.
Ne pas tourner cette vis de
réglage dans le sens antihoraire.
Cela pourrait réduire la vitesse
du ventilateur, ce qui risque de
compromettre les performances et
la sécurité du compresseur.
8 – Sécurité
La porte du boîtier électrique doit
être en position fermée avant le
raccordement à l'alimentation
électrique.
La température du tuyau de
refoulement peut atteindre 120 °C
pendant le fonctionnement du
groupe.
Il est recommandé d'installer la
soupape de sécurité à l'intérieur
du groupe et de libérer les fuites
de réfrigérant directement vers
l'atmosphère.
Les groupes sont pourvus d'un adaptateur 3/8" NPT.
L'utilisateur peut choisir différentes options comme
mentionné dans l'article § 6.2.2.3 de la norme EN378-
2:2016.
• Le groupe/l'installation dans lequel/laquelle le
groupe de condensation est monté/intégré doit
être conforme à la directive DESP.
• Conformément à la réglementation européenne
F-gas, les réfrigérants R1234yf, R454C et R455A sont
considérés comme des réfrigérants A2L. Les groupes
Optyma™ Slim Pack sont homologués R1234yf,
R454C et R455A. Toutes les précautions et mesures
16 | AN37261865152501-010301 - 118A2176C
de sécurité doivent être prises avant et après
l'installation.
• Tous les groupes de condensation Optyma™
Slim Pack sont fournis avec un pressostat
haute/basse pression réglable (KP-17WB) avec un
courant nominal maximal de 0,5 A.
• Afin d'éviter un arc électrique entre les broches
du connecteur
ne doit pas démarrer ou des tests électriques
de cette intensité diélectrique ne doivent pas être
effectués lorsque le système de réfrigération est
sous vide.
• Tous les composants doivent être compatibles avec
les réfrigérants spécifiés conformément aux codes
des groupes de condensation Optyma™ Slim Pack.
Voir l'Annexe A.
• Les groupes de condensation Optyma™ Slim Pack
disposent d'une pré-ventilation via un ventilateur
de condenseur avant le démarrage du compresseur
(30 secondes). Ne jamais déconnecter ou modifier
les réglages de la minuterie.
• Attention aux composants extrêmement froids ou
chauds.
• Attention aux composants mobiles. L'alimentation
électrique
l'entretien.
• Danfoss recommande toujours d'utiliser des
boîtiers électriques IP54. En cas d'endommagement
du joint d'étanchéité en caoutchouc, le client doit
le remplacer immédiatement.
• Le compresseur est équipé d'un protecteur interne
contre la surcharge (OLP). Celui-ci empêche la
pression du compresseur d'excéder 32 bar.
• Aucune soupape et aucun joint amovible ne
doivent être situés dans des zones accessibles au
public, sauf lorsqu'ils sont conformes à la norme EN
16084
• La tuyauterie de réfrigérant doit être protégée ou
fermée pour éviter tout dommage.
réglage du
• La tuyauterie de terrain doit être installée de
manière à ne pas être exposée à un environnement
corrosif ou salin afin d'éviter toute corrosion dans
la tuyauterie en cuivre/aluminium.
• En cas d'incendie,
température au niveau du réservoir fait monter la
pression. Il est donc très important d'installer une
soupape de sécurité.
9 – Remplissage du système
• Portez des Équipement de protection individuelle
(EPI) appropriés pour le remplissage en réfrigérant
du groupe de condensation Optyma™ Slim Pack.
• Ne démarrez jamais le compresseur lorsqu'il se
trouve sous vide. Maintenez le compresseur hors
tension.
• Si un supplément d'huile est nécessaire, consultez
l'étiquette du compresseur pour connaître le type
d'huile. Consultez les directives d'application du
compresseur pour connaître la limite minimale de
niveau d'huile avant de procéder au remplissage.
• Utilisez uniquement un réfrigérant pour lequel le
groupe est conçu. Consultez la plaque signalétique
du groupe pour plus de détails.
• Pour les réfrigérants à glissement tels que R454C,
R455A, R448A, R449A, R452A, utilisez la vanne de
liquide de la bonbonne de réfrigérant pour charger.
• Versez le réfrigérant en phase liquide dans le
condenseur ou la bouteille de liquide. Laissez le
système se charger lentement jusqu'à 4 à 5 bars
pour les réfrigérants R448A, R449A, R452A, R407A,
R407F, R507, R404A, R454C ou R455A et jusqu'à
environ 2 bars pour les réfrigérants R134a et R513A.
R1234yf.
• Ne chargez pas de réfrigérant liquide par la conduite
d'aspiration.
• L'huile et/ou le réfrigérant ne doivent pas être
mélangés à des additifs. La charge restante est
effectuée une fois que l'installation a atteint des
hermétique, le compresseur
doit être déconnectée pendant
l'augmentation de
conditions de fonctionnement nominales stables.
• Ne laissez jamais la bonbonne de remplissage
raccordée au circuit.
• Lors du remplissage en réfrigérant A2L, assurez-
vous que la zone de remplissage est bien ventilée.
• Le réservoir de liquide est équipé d'une vanne
Rotolock à des fins d'entretien. Dans les réglages
d'usine, la vanne est en position complètement
OUVERTE. Pendant l'entretien et l'évacuation, la
vanne doit être tournée dans le sens des aiguilles
d'une montre jusqu'à être complètement FERMÉE.
• Vannes d'aspiration, vannes de liquides et vannes
Rotolock du réservoir en tant que port Schrader
pour les opérations de service telles que le
chargement de gaz et la mesure de pression.
10 – Vérifications préalables à la mise en service
Utilisez des dispositifs de sécurité tels
que des pressostats de sécurité et des
soupapes de sécurité mécaniques
(non fournis),
aux normes de sécurité et aux
réglementations générales et locales
applicables. Assurez-vous qu'ils sont
opérationnels et correctement réglés.
Vérifiez que
pressostats haute pression et des
soupapes de sécurité ne dépassent
pas la pression de service maximale
de chaque composant du système.
• Vérifiez que tous les raccordements électriques
sont bien serrés et respectent les réglementations
locales.
• Lorsqu'il est nécessaire d'utiliser une résistance
carter, celle-ci doit être mise sous tension au
moins 12 heures avant le démarrage initial et
avant un démarrage suivant une période de
mise à l'arrêt prolongée.
• La résistance carter doit être solidement fixée sur la
coque du compresseur. Assurez-vous qu'il ne tombe
pas.
• La porte du panneau électrique doit être
la
parfaitement fermée à l'aide du bouton du panneau
de porte. Pour la version W09 uniquement, la porte
avant du boîtier électrique est fixée à l'aide de 4 vis
à chaque coin. Voir l'image ci-dessous pour plus de
détails.
• Tous les tubes de raccord avec le groupe de
condensation Optyma™ Slim Pack (liquide et
aspiration) doivent être dimensionnés correctement
en fonction de l'emplacement de l'évaporateur.
• La chute de pression dans les conduites de liquide
et d'aspiration doit être évaluée en fonction de
l'emplacement de l'évaporateur et de la distance
(voir Coolselector 2).
• La pression d'aspiration/de refoulement et les
températures des unités de condensation Optyma™
Slim Pack doivent se situer dans l'enveloppe de
fonctionnement. Ne faites jamais fonctionner le
groupe de condensation à une pression d'aspiration
en dessous de la pression absolue (vide).
11 – Démarrage
• Ne démarrez jamais le groupe si le réfrigérant n'est
pas chargé.
• Toutes les vannes de service doivent être ouvertes.
Voir l'illustration 3.
• Assurez-vous que l'alimentation est compatible
avec le groupe.
• Assurez-vous que la résistance de carter fonctionne.
• Assurez-vous que le ventilateur tourne librement.
• Assurez-vous que la protection a été retirée de
l'arrière du condenseur.
• Procédez à l'équilibrage HP/BP.
• Alimentez le groupe. Le ventilateur du condenseur
doit démarrer rapidement et après 30 secondes
