Danfoss Optyma Slim Pack OP-LSVM Anleitung Seite 12

Anleitung
Hauptschalter.
Schritt 5: Der elektrische Schaltkasten
geschlossen sein. Stellen Sie sicher, dass kein
Kältemittel in den Schaltkasten eindringt, bevor Sie
das Gerät an die Versorgungsspannung anschließen.

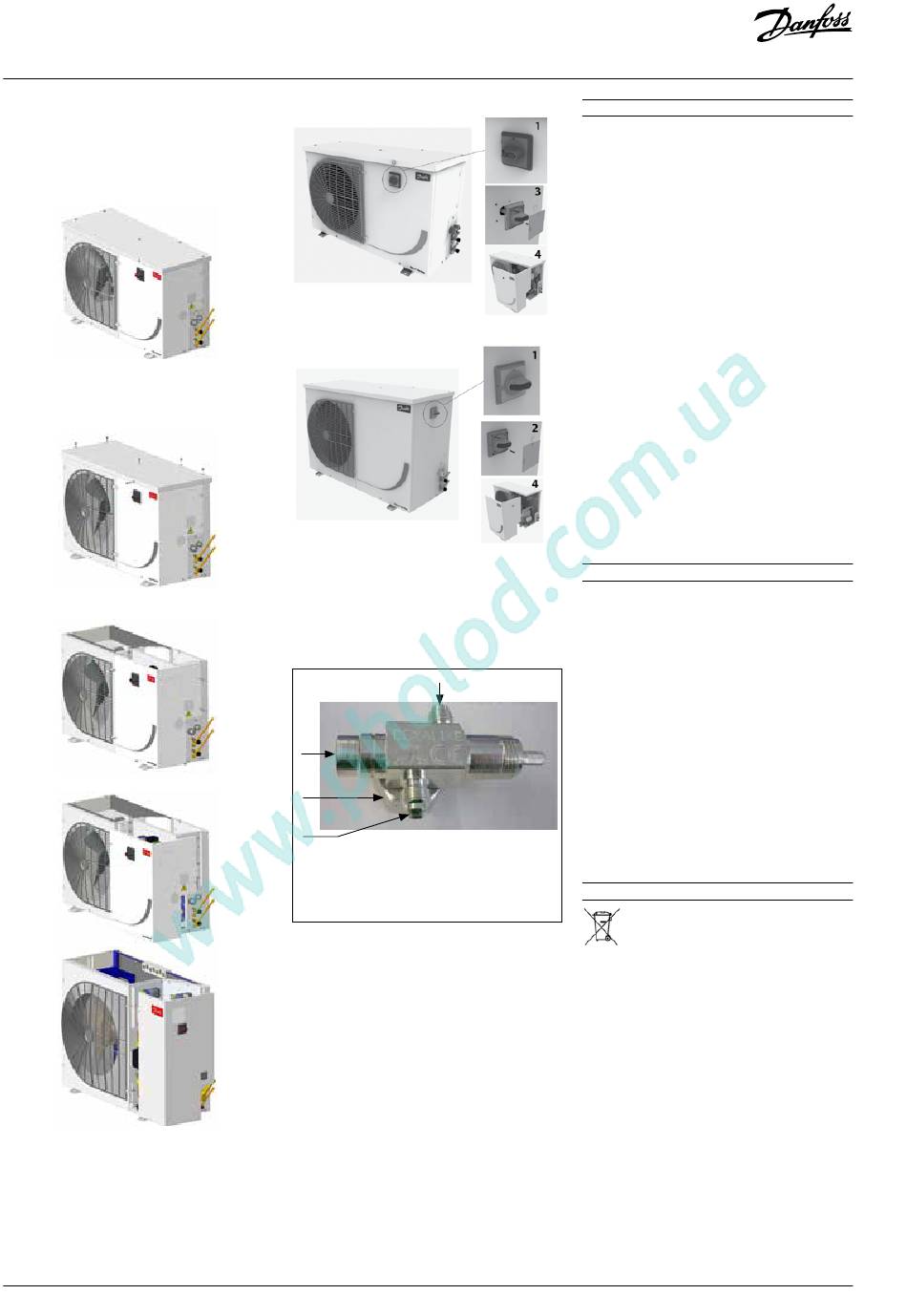

Vorgehensweise zum Entfernen der Wartungsplatte
für die Version W09
Schritt 1: Trennen Sie die Versorgungsspannung.
Vergewissern Sie sich, dass sich der Hauptschalter in
der AUS-Position befindet, bevor Sie mit der Wartung
beginnen.
Schritt 2: Entfernen Sie alle Schrauben der
Deckenplatte und dann die Deckenplatte.
Schritt 3: Entfernen Sie alle Schrauben der Seitenplatte.
Schritt 4: Entfernen Sie die Seitenplatte parallel zum
Hauptschalter.
Schritt 5: Der elektrische Schaltkasten
geschlossen sein. Stellen Sie sicher, dass kein
Kältemittel in den Schaltkasten eindringt, bevor Sie
das Gerät an die Versorgungsspannung anschließen.
12 | AN37261865152501-010301 - 118A2176C
Entnahme des Anschlusskasten der Version W09.
muss
Schritt 1: Entnehmen Sie das Bedienelement der Ver-
sion W09.
Schritt 2: Entfernen Sie die Kappe vom Trennschalter
mit Hilfe des Schraubendreher.
Schritt 3: Schrauben Sie den Trennschalter aus dem
Anschlusskasten heraus.
Schritt 4: Entnehmen Sie den Anschlusskasten.
2
1
3
1. Ventileintritt
2. Ventilaustritt
3, 4. Service-Anschluss
• Das Ventil ist vollständig geschlossen (Ventilspindel
vollständig im Uhrzeigersinn gedreht).
- 1, 3 und 4 sind angeschlossen.
- 2 hat keine Verbindung zu anderen Anschlüssen.
• Das Ventil ist einige Umdrehungen geöffnet
(Ventilspindel befindet sich in einer Position
zwischen „geöffnet" und „geschlossen").
- 1, 2, 3 und 4 sind angeschlossen.
- Das Ventil ist vollständig geöffnet (Ventilspindel
vollständig gegen den Uhrzeigersinn gedreht).
- 1, 2 und 3 sind angeschlossen.
- 4 hat keine Verbindung zu anderen Anschlüssen
muss
14. Einbauerklärung
• Druckgeräterichtlinie 2014/68/EU
EN378-2:2016 – Kälteanlagen und Wärmepumpen
– Sicherheitstechnische
Anforderungen – Teil 2: Konstruktion, Herstellung,
Prüfung, Kennzeichnung und Dokumentation.
Niederspannungsrichtlinie 2014/35/EU
EN60335-1:2012 + A11:2014 – Sicherheit elektrischer
Geräte
Zwecke – Teil
1:
alle oben genannten Verflüssigungssätze.
Ökodesign-Richtlinie
Schaffung eines Rahmens für die Festlegung
von
Gestaltung energieverbrauchsrelevanter Produkte.
VERORDNUNG (EU) 2015/1095 zur Durchführung der
Richtlinie 2009/125/EG im Hinblick auf die Festlegung
von
Gestaltung von gewerblichen Kühllagerschränken,
Schnellkühlern/-frostern, Verflüssigungssätzen und
Prozesskühlern.
• Verflüssigungssatzmessungen
der Norm EN13771-2:2017. Kältemittel-Verdichter
und Verflüssigungssätze für die Kälteanwendung
– Leistungsprüfung und Prüfverfahren – Teil 2:
Verflüssigungssätze
Danfoss Coolselector®2 mit der Bestellnummer
(114X....).
• IEC60335-2-40 anwendbare Klauseln Anhang JJ und
Anhang NN
15. Garantie
Zur
müssen
Seriennummer des Produkts übermittelt werden.
Unter Umständen erlischt die Produktgarantie
in folgenden Fällen:
• Fehlen des Typenschilds.
4
• Äußere Modifikationen, vor allem durch Bohren,
Schweißen, gebrochene Füße und Stoßspuren.
• Öffnung
unversiegelten Verdichters.
• Rost, Wasser oder Farbstoff zur Lecksuche im Inneren
des Verdichters.
• Verwendung
zugelassenen Kälte- oder Schmiermittels.
• Jegliche Abweichung von den Hinweisen zur
Installation, Anwendung oder Wartung.
• Benutzung in mobilen Anwendungen.
• Benutzung in einer explosionsfähigen Atmosphäre.
• Keine Angabe der Modell- oder Seriennummer
bei der Geltendmachung des Garantieanspruchs.
16. Entsorgung
Only for Norway
und umweltrelevante
für den Hausgebrauch und
Allgemeine Anforderungen
2009/125/EG
Anforderungen an die umweltgerechte
Anforderungen an die umweltgerechte
erfolgen
Ökodesign-Erklärung;
Geltendmachung eines Garantieanspruchs
stets die Typenbezeichnungen-
des Verdichters/Rückgabe
eines von Danfoss
Danfoss empfiehlt die Entsorgung der
Verflüssigungssätze und des Öls durch ein
entsprechend qualifiziertes Unternehmen
am Standort der Anlage.
© Danfoss | Climate Solutions | 2022.02
