Instrucciones
12 – Comprobaciones con la unidad en funcionamiento
• Compruebe la dirección de rotación del ventilador.
Debe circular aire desde el condensador hacia
el ventilador.
• Compruebe la tensión y el consumo de corriente.
• Compruebe el recalentamiento de la aspiración para
reducir el riesgo de golpes de líquido.
• Para refrigerantes con deslizamiento,
la diferencia de temperatura entre el punto
de rocío saturado en la presión de aspiración y la
temperatura de la línea de aspiración en el tubo.
• Cuando se disponga de un visor en el compresor,
observe el nivel de aceite en el arranque
y durante el funcionamiento para confirmar que el
nivel de aceite permanece visible.
• Respete los límites de funcionamiento.
• Las unidades condensadoras Optyma™ Slim Pack
están diseñadas para funcionar a temperaturas
de hasta 43°C. Durante el funcionamiento normal o
pico de operación, la temperatura de condensación
saturada no debe superar los 63°C para R448A,
R449A, R452A, R454C y R455A. La temperatura de
con den sación del punto de rocío saturado no debe
superar los 65°C para R134a, R513A y R1234yf.
• Compruebe que ningún tubo de interconexión
sufra vibraciones anormales. En caso de exceso de
vibraciones, son necesarias medidas correctivas
como soportes y abrazaderas.
• Cuando sea necesario, podrá añadirse refrigerante
adicional en fase líquida en el lado de baja presión,
lentamente y lo más alejado posible del compresor.
El compresor debe estar en funcionamiento durante
este proceso.
• No sobrecargue el sistema.
• Siga las normativas locales para restaurar el
refrigerante de la unidad.
• Nunca libere refrigerante a la atmósfera.
• Antes de abandonar el lugar de instalación, lleve
a cabo una inspección general y compruebe
la limpieza, el ruido y la existencia de fugas.
• Anote el tipo y la cantidad de refrigerante cargado,
así como las condiciones de funcionamiento, como
referencia para la ejecución de futuras inspecciones.
• Carga de refrigerante y corrientes de funcionamiento
de los motores para garantizar un funcionamiento
correcto.
• Compruebe el recalentamiento de aspiración
del compresor para reducir el riesgo de golpes
de líquido.
• Deje que el sistema funcione durante 3-4 horas.
Compruebe el nivel de aceite del compresor
y rellénelo con el tipo de aceite correcto, tal
y como se indica en la placa de datos técnicos
de la unidad y el compresor.
• Vuelva a comprobar el nivel de aceite del compresor
tras 24 horas de funcionamiento.
• Lleve a cabo una prueba de fugas final y asegúrese
de que todas las cubiertas estén colocadas y de que
todos los tornillos estén apretados.
• Etiquetado completo del refrigerante para cumplir
con la normativa local
• Asegúrese de que el mantenimiento se lleve a cabo
de acuerdo con las instrucciones de instalación.
13 – Mantenimiento
Desconecte siempre
utilizando el interruptor principal antes
de desmontar el panel del ventilador.
La presión interna y la temperatura de
la superficie son peligrosas y pueden
ocasionar lesiones permanentes.
Los operarios de mantenimiento y
los instaladores necesitan los EPI,
las habilidades y las herramientas
adecuadas para
la actividad de
La temperatura de los tubos puede
superar los 100°C y podría provocar
quemaduras graves.
© Danfoss | Climate Solutions | 2022.02
utilice Para evitar que se produzcan problemas en el sistema,
se recomienda
realizar el siguiente mantenimiento periódico:
• Compruebe que los dispositivos de seguridad
funcionen y su ajuste sea correcto.
• Garantice la hermeticidad del sistema.
• Compruebe el consumo de corriente del compresor.
• Confirme que el sistema funciona de un modo
coherente con los registros de mantenimiento
previos y las condiciones ambientales.
• Compruebe que todas las conexiones eléctricas se
encuentren correctamente fijadas.
• Mantenga limpia la unidad y compruebe la ausencia
de óxido y herrumbre en los componentes, los tubos
y las conexiones eléctricas.
• La superficie del intercambiador de calor de
microcanales debe limpiarse adecuadamente para
evitar obstrucciones.
• El ajuste del temporizador es de 30 segundos
en condiciones normales de funcionamiento.
• Las unidades
Pack vienen equipadas de fábrica con un filtro
deshidratador
deshidratador, asegúrese de que la designación
del modelo y la dirección del flujo sean correctas.
Asegúrese de realizar la comprobación de fugas
después de la sustitución.
El condensador se debe revisar al menos una
vez al año para detectar posibles obstrucciones
y proceder a su limpieza, si es necesario. Se
puede acceder a la parte interna del condensador
a través del panel del ventilador. La suciedad
tiende a acumularse en la superficie de los serpentines
de los microcanales en lugar de en su interior, lo que
facilita su limpieza en comparación con los serpentines
de tubo y aletas.
• Desconecte la unidad condensadora utilizando el
interruptor principal antes de desmontar cualquiera
de sus paneles.
• Todos los equipos eléctricos, EPI y herramientas
deben ser compatibles y aprobados para su uso con
refrigerantes A2L como R454C, R455A y R1234yf.
• Elimine la suciedad, las hojas, las fibras, etc., de
las superficies empleando una aspiradora a la
que se haya acoplado un cepillo u otro accesorio
suave. También puede realizar un soplado con
aire comprimido a través del serpentín (desde su
parte interior hacia su parte exterior) y cepillarlo
con un cepillo de cerdas blandas. No use cepillos
de alambre. No golpee ni raye el serpentín con
el tubo de vacío o la boquilla de aire.
Si el sistema refrigerante se ha abierto, deberá lavarse
empleando aire seco o nitrógeno para eliminar la
unidad e instalarse en él un filtro secador nuevo. Si es
necesario evacuar el refrigerante, esta operación se
deberá realizar de manera que ninguna fracción de
aquel pueda escapar a la atmósfera.
la unidad

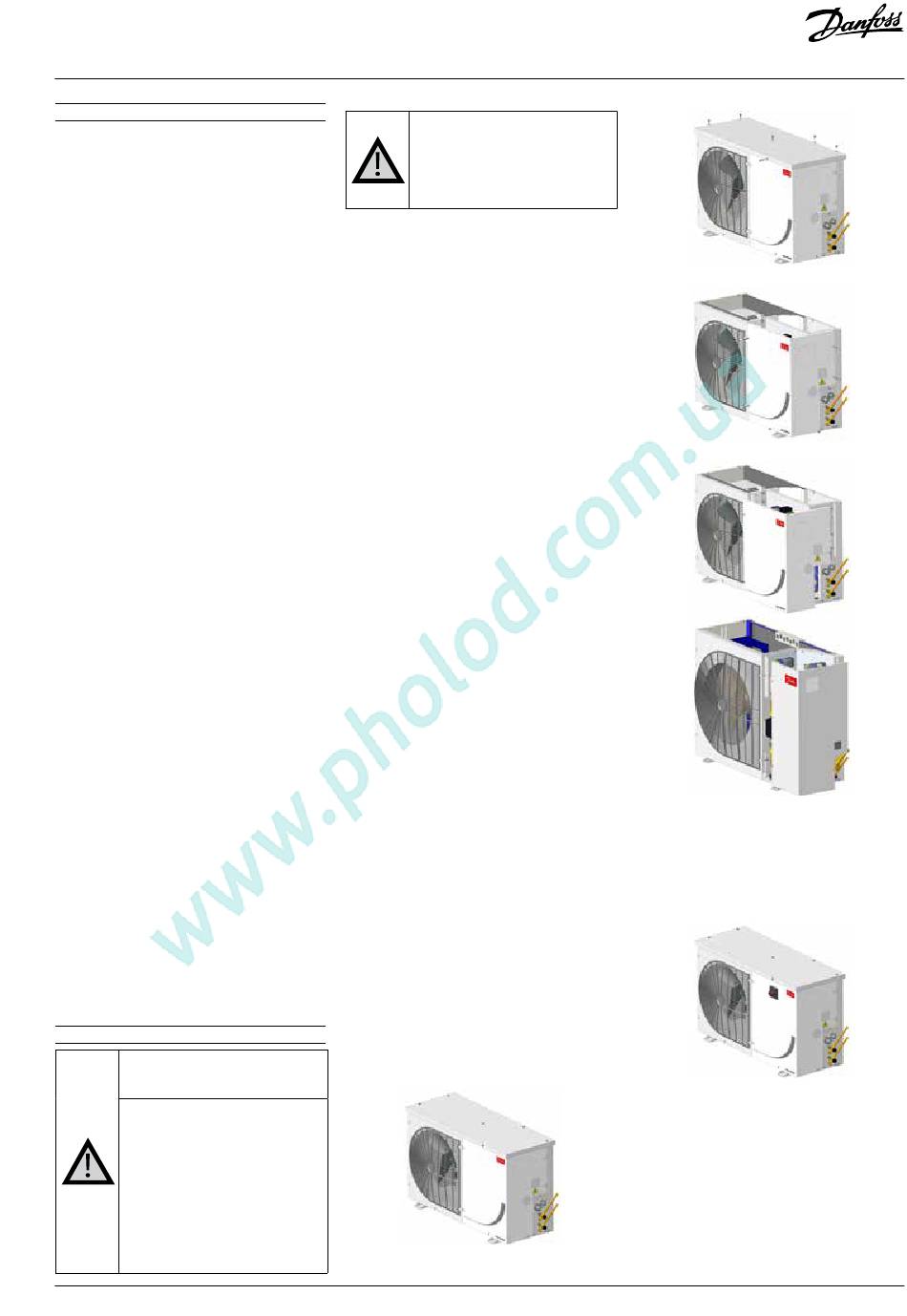

Procedimiento
mantenimiento para la versión W05.
llevar a cabo
mantenimiento.
Paso 1: Asegúrese de que la fuente de alimentación se
haya desconectado.
Asegúrese de que se realicen las
inspecciones de servicio periódicas
necesarias para garantizar
fiabilidad del sistema, de acuerdo
con lo dispuesto en la legislación
local vigente.
condensadoras Optyma™
roscado. Al cambiar el
de desmontaje del panel
la
Paso 2: Retire todos los tornillos del panel superior y, a
continuación, extraiga el panel superior.
Paso 3: Retire todos los tornillos del panel lateral.
Slim
filtro
Paso 4: Extraiga el panel lateral paralelamente al
interruptor principal.
Paso 5: La caja del panel eléctrico debe estar cerrada.
Asegúrese de que no penetre refrigerante en el interior
del panel eléctrico antes de conectarlo a la fuente de
alimentación.
Procedimiento de desmontaje
mantenimiento para la versión W09.
de
Paso 1: Desconecte la fuente de alimentación.
Asegúrese de que el interruptor principal esté en la
posición OFF antes de realizar las tareas de reparación
y mantenimiento.
118A2176C - AN37261865152501-010301 | 23
del panel de
