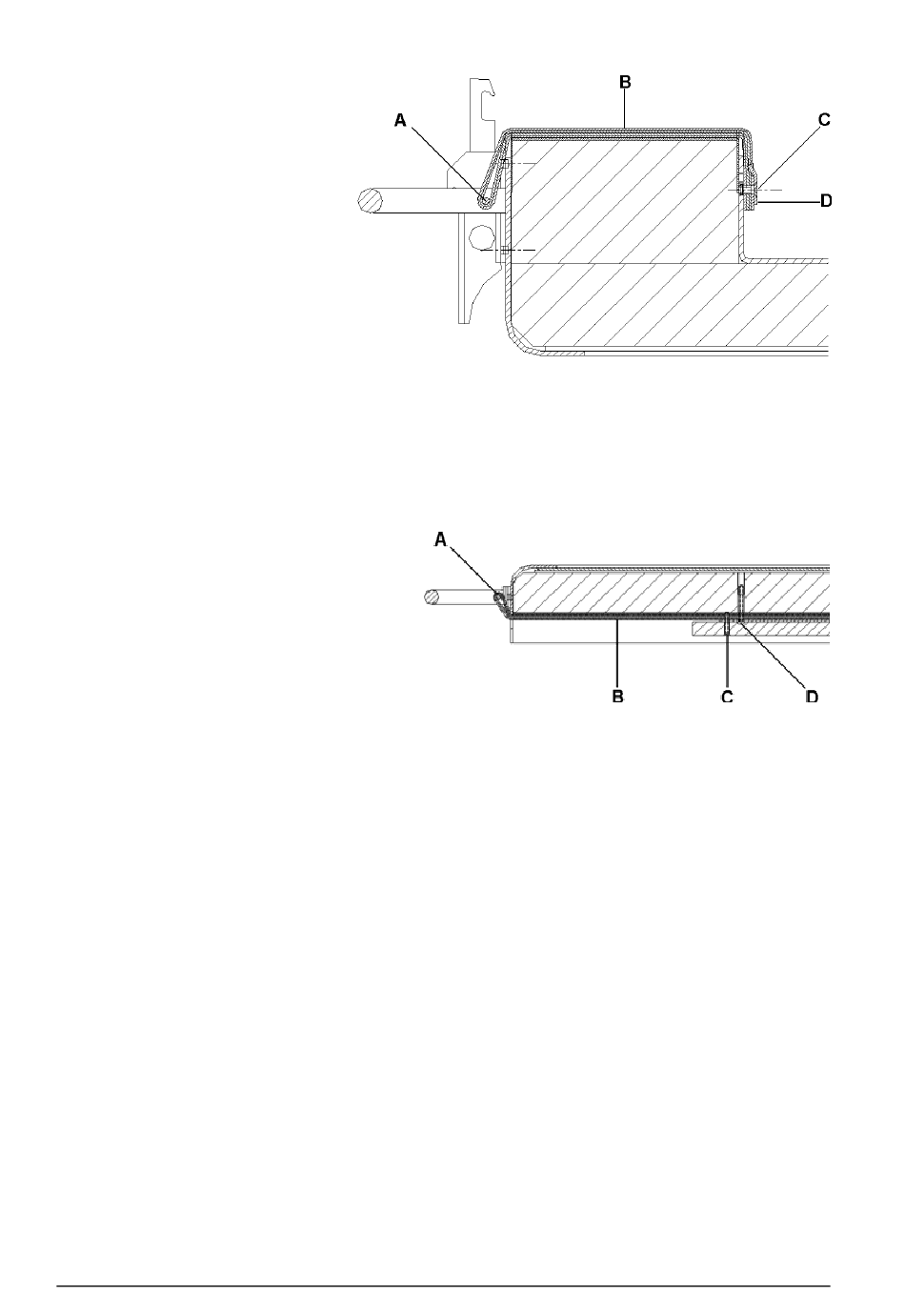

Behältersockel
1. Lösen Sie die Schrauben
an der Haltevorrichtung,
die den Schutzstreifen
im Inneren des Behälters
sichert (C und D).
2. Entfernen Sie den alten
Mullitfaser-
Schutzstreifen (B).
3. Legen Sie den neuen
Schutzstreifen um die
dünne Stange am
Tragegriff (A) und über
die Isolierung im Behälterinneren.
4. Befestigen Sie die Enden des neuen Schutzstreifens mit der Haltevorrichtung
und den Schrauben (C und D).
Behälterdeckel
1. Lösen Sie die sechs Schrauben
(C und D), und entfernen Sie die
Isolierschicht sowie die
Metallplatte.
2. Entfernen Sie den alten
Mullitfaser-Schutzstreifen (B).
3. Legen Sie den neuen Mullitfaser-Schutzstreifen um die dünne Stange am
Tragegriff (A).
4. Befestigen Sie die Enden des neuen Schutzstreifens, indem Sie die Isolierung
sowie die Metallplatte wieder anbringen. Ziehen Sie die sechs Schrauben (C
und D) wieder an.
Behälter der Serie 4000
Die Mullitfaser an den Stellen zwischen Deckel und Sockel, an denen die
Thermoelemente austreten, sind einer hohen Beanspruchung und somit einem
hohen Verschleiß ausgesetzt. Daher wurden diese Stellen durch eine zweite
Mullitfaserschicht verstärkt. Wenn die obere Schicht so weit verschlissen ist, dass
die untere Schicht sichtbar wird, ist die Mullitfaser durch Datapaq auszutauschen.
