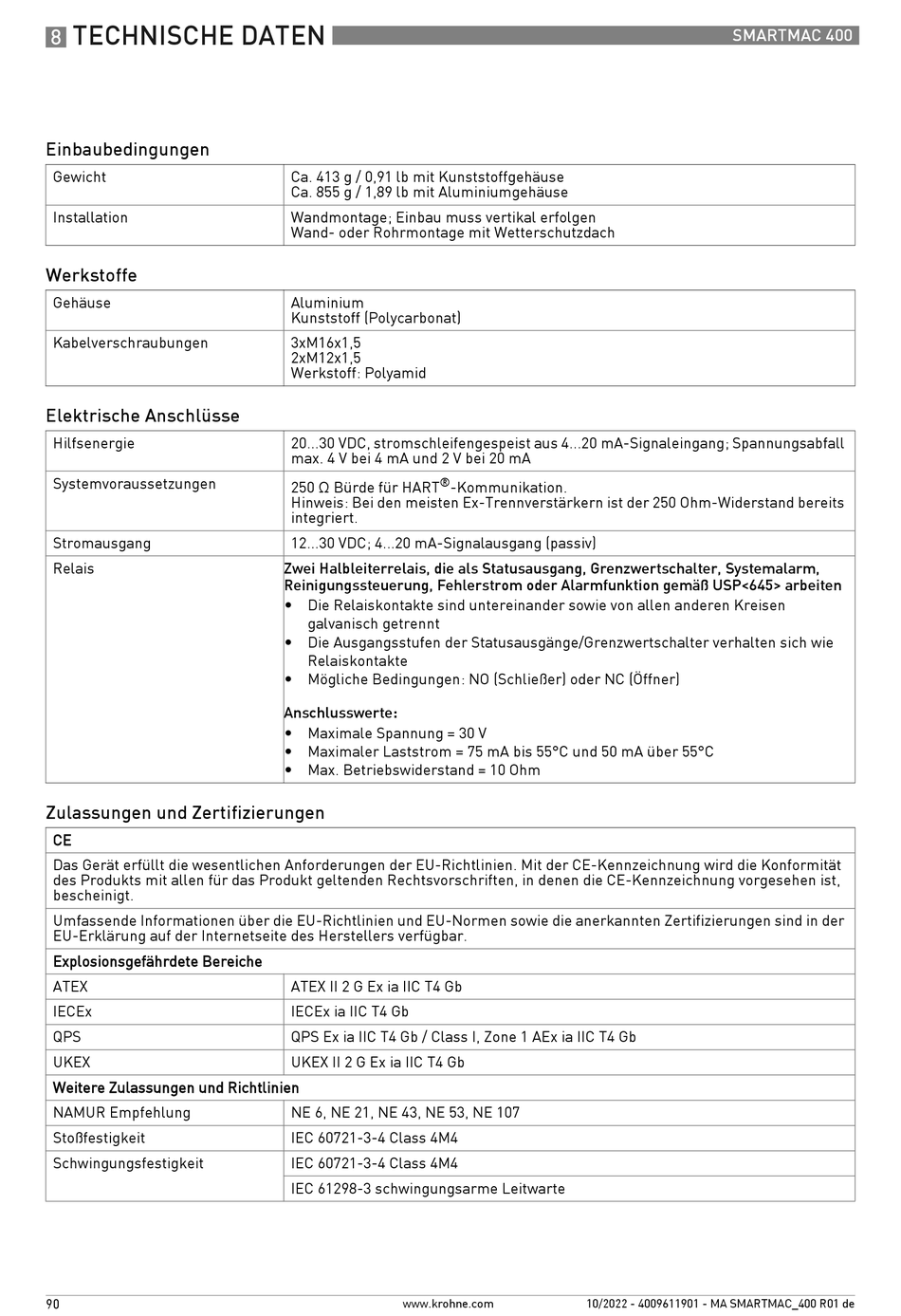

TECHNISCHE DATEN
8

Einbaubedingungen

Gewicht
Installation
Werkstoffe
Gehäuse
Kabelverschraubungen
Elektrische Anschlüsse
Hilfsenergie
Systemvoraussetzungen
Stromausgang
Relais

Zulassungen und Zertifizierungen

CE
Das Gerät erfüllt die wesentlichen Anforderungen der EU-Richtlinien. Mit der CE-Kennzeichnung wird die Konformität
des Produkts mit allen für das Produkt geltenden Rechtsvorschriften, in denen die CE-Kennzeichnung vorgesehen ist,
bescheinigt.
Umfassende Informationen über die EU-Richtlinien und EU-Normen sowie die anerkannten Zertifizierungen sind in der
EU-Erklärung auf der Internetseite des Herstellers verfügbar.
Explosionsgefährdete Bereiche
ATEX
IECEx
QPS
UKEX
Weitere Zulassungen und Richtlinien
NAMUR Empfehlung
Stoßfestigkeit
Schwingungsfestigkeit
90
Ca. 413 g / 0,91 lb mit Kunststoffgehäuse
Ca. 855 g / 1,89 lb mit Aluminiumgehäuse
Wandmontage; Einbau muss vertikal erfolgen
Wand- oder Rohrmontage mit Wetterschutzdach
Aluminium
Kunststoff (Polycarbonat)
3xM16x1,5
2xM12x1,5
Werkstoff: Polyamid
20...30 VDC, stromschleifengespeist aus 4...20 mA-Signaleingang; Spannungsabfall
max. 4 V bei 4 mA und 2 V bei 20 mA
®
250 Ω Bürde für HART
-Kommunikation.
Hinweis: Bei den meisten Ex-Trennverstärkern ist der 250 Ohm-Widerstand bereits
integriert.
12...30 VDC; 4...20 mA-Signalausgang (passiv)
Zwei Halbleiterrelais, die als Statusausgang, Grenzwertschalter, Systemalarm,
Reinigungssteuerung, Fehlerstrom oder Alarmfunktion gemäß USP<645> arbeiten
Die Relaiskontakte sind untereinander sowie von allen anderen Kreisen
galvanisch getrennt
Die Ausgangsstufen der Statusausgänge/Grenzwertschalter verhalten sich wie
Relaiskontakte
Mögliche Bedingungen: NO (Schließer) oder NC (Öffner)
Anschlusswerte:
Maximale Spannung = 30 V
Maximaler Laststrom = 75 mA bis 55°C und 50 mA über 55°C
Max. Betriebswiderstand = 10 Ohm
ATEX II 2 G Ex ia IIC T4 Gb
IECEx ia IIC T4 Gb
QPS Ex ia IIC T4 Gb / Class I, Zone 1 AEx ia IIC T4 Gb
UKEX II 2 G Ex ia IIC T4 Gb
NE 6, NE 21, NE 43, NE 53, NE 107
IEC 60721-3-4 Class 4M4
IEC 60721-3-4 Class 4M4
IEC 61298-3 schwingungsarme Leitwarte
www.krohne.com
SMARTMAC 400
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
