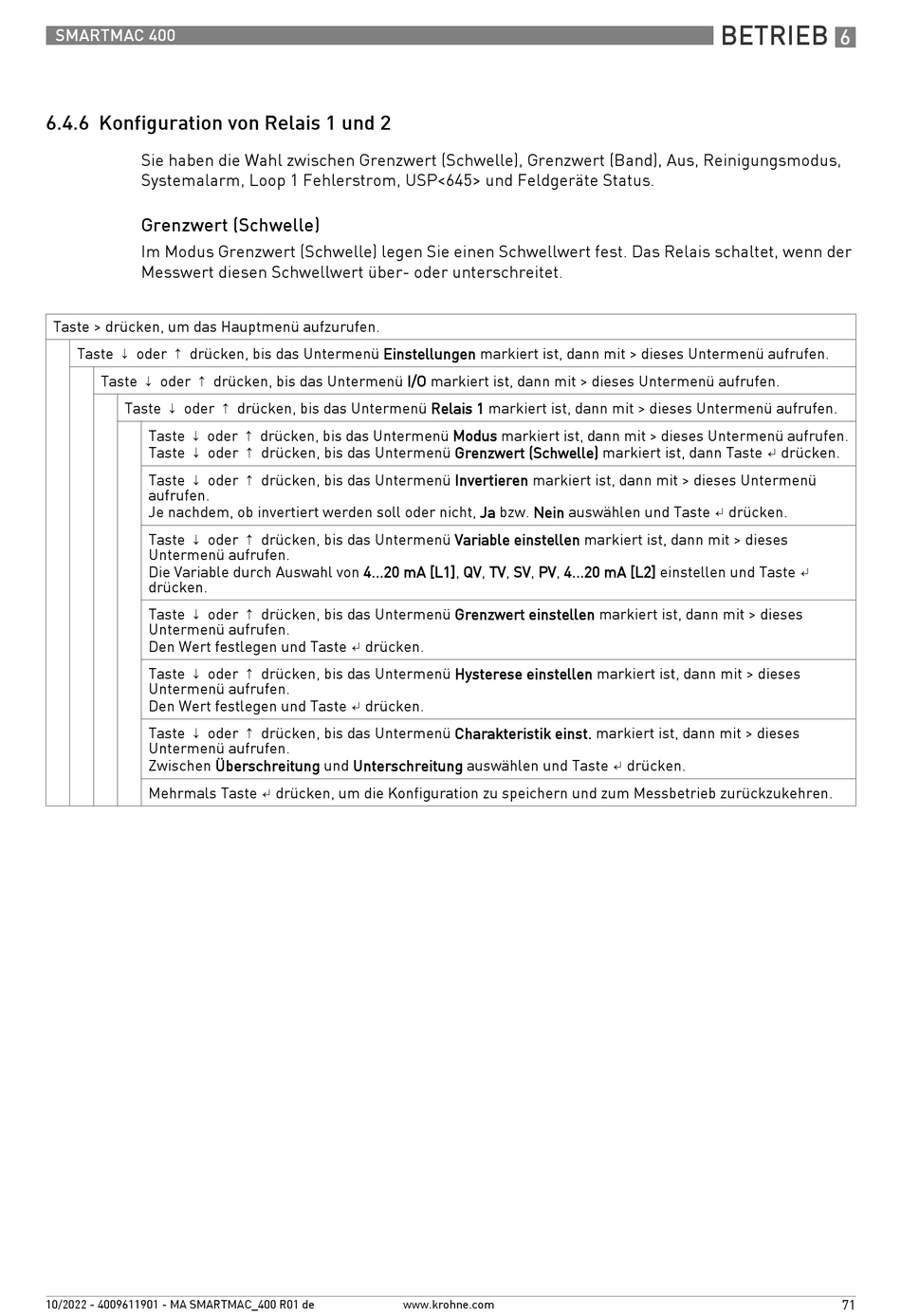

6.4.6 Konfiguration von Relais 1 und 2

Sie haben die Wahl zwischen Grenzwert (Schwelle), Grenzwert (Band), Aus, Reinigungsmodus,
Systemalarm, Loop 1 Fehlerstrom, USP<645> und Feldgeräte Status.
Grenzwert (Schwelle)
Im Modus Grenzwert (Schwelle) legen Sie einen Schwellwert fest. Das Relais schaltet, wenn der
Messwert diesen Schwellwert über- oder unterschreitet.
Taste > drücken, um das Hauptmenü aufzurufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Einstellungen markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü I/O markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Relais 1 markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Modus markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Grenzwert (Schwelle) markiert ist, dann Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Invertieren markiert ist, dann mit > dieses Untermenü
aufrufen.
Je nachdem, ob invertiert werden soll oder nicht, Ja bzw. Nein auswählen und Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Variable einstellen markiert ist, dann mit > dieses
Untermenü aufrufen.
Die Variable durch Auswahl von 4...20 mA [L1], QV, TV, SV, PV, 4...20 mA [L2] einstellen und Taste ↲
drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Grenzwert einstellen markiert ist, dann mit > dieses
Untermenü aufrufen.
Den Wert festlegen und Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Hysterese einstellen markiert ist, dann mit > dieses
Untermenü aufrufen.
Den Wert festlegen und Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Charakteristik einst. markiert ist, dann mit > dieses
Untermenü aufrufen.
Zwischen Überschreitung und Unterschreitung auswählen und Taste ↲ drücken.
Mehrmals Taste ↲ drücken, um die Konfiguration zu speichern und zum Messbetrieb zurückzukehren.
