KROHNE SMARTMAC 400 Handbuch Seite 62

BETRIEB
6

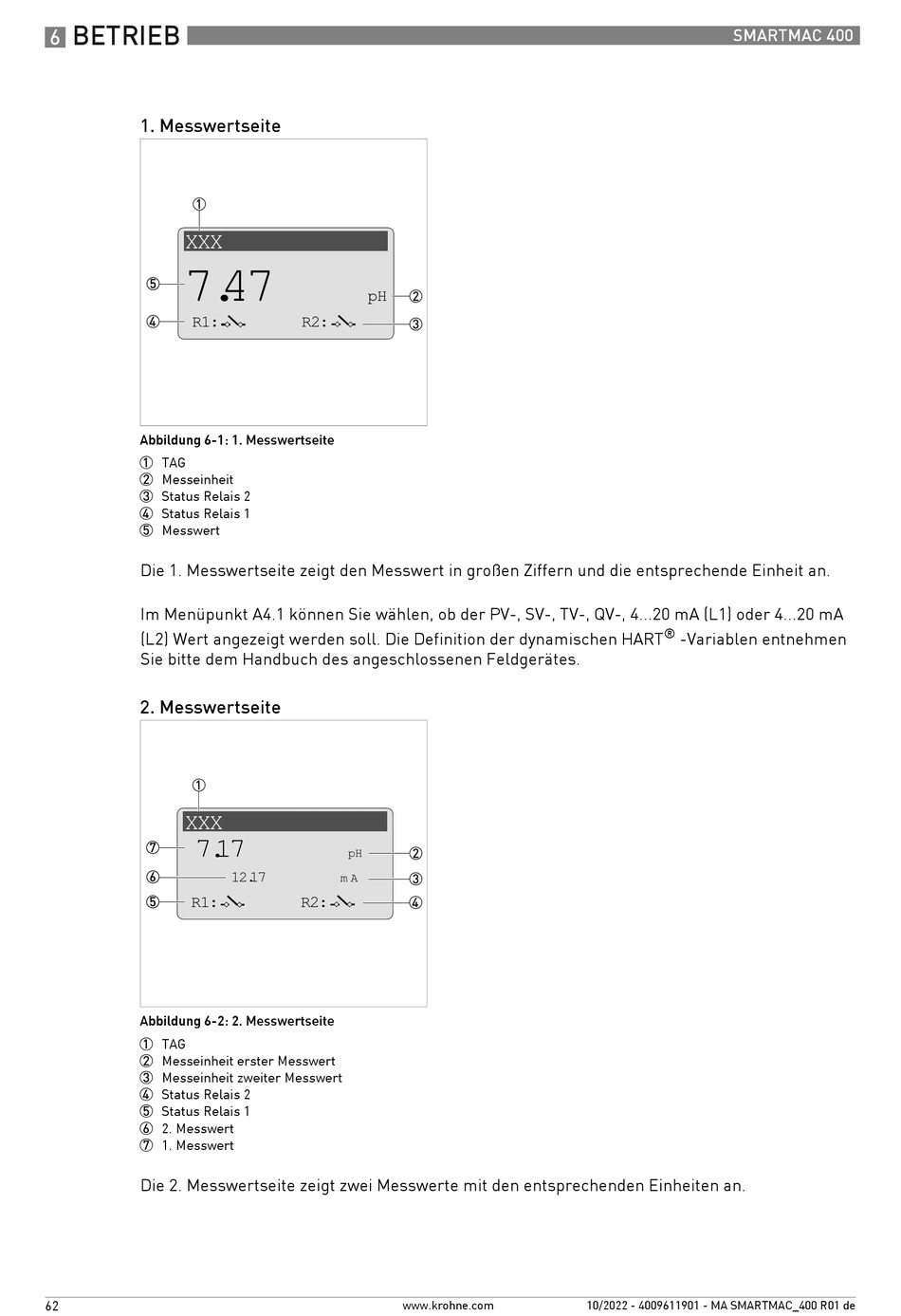

1. Messwertseite
XXX
7. 47
R1:
Abbildung 6-1: 1. Messwertseite
1 TAG
2 Messeinheit
3 Status Relais 2
4 Status Relais 1
5 Messwert
Die 1. Messwertseite zeigt den Messwert in großen Ziffern und die entsprechende Einheit an.
Im Menüpunkt A4.1 können Sie wählen, ob der PV-, SV-, TV-, QV-, 4...20 mA (L1) oder 4...20 mA
(L2) Wert angezeigt werden soll. Die Definition der dynamischen HART
Sie bitte dem Handbuch des angeschlossenen Feldgerätes.
2. Messwertseite
XXX
7. 17
R1:
Abbildung 6-2: 2. Messwertseite
1 TAG
2 Messeinheit erster Messwert
3 Messeinheit zweiter Messwert
4 Status Relais 2
5 Status Relais 1
6 2. Messwert
7 1. Messwert
Die 2. Messwertseite zeigt zwei Messwerte mit den entsprechenden Einheiten an.
62
pH
R2:
pH
12. 17
m A
R2:
www.krohne.com
SMARTMAC 400
®
-Variablen entnehmen
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
