Funktion Von Relais 1 Und 2 - KROHNE SMARTMAC 400 Handbuch

BETRIEB
6

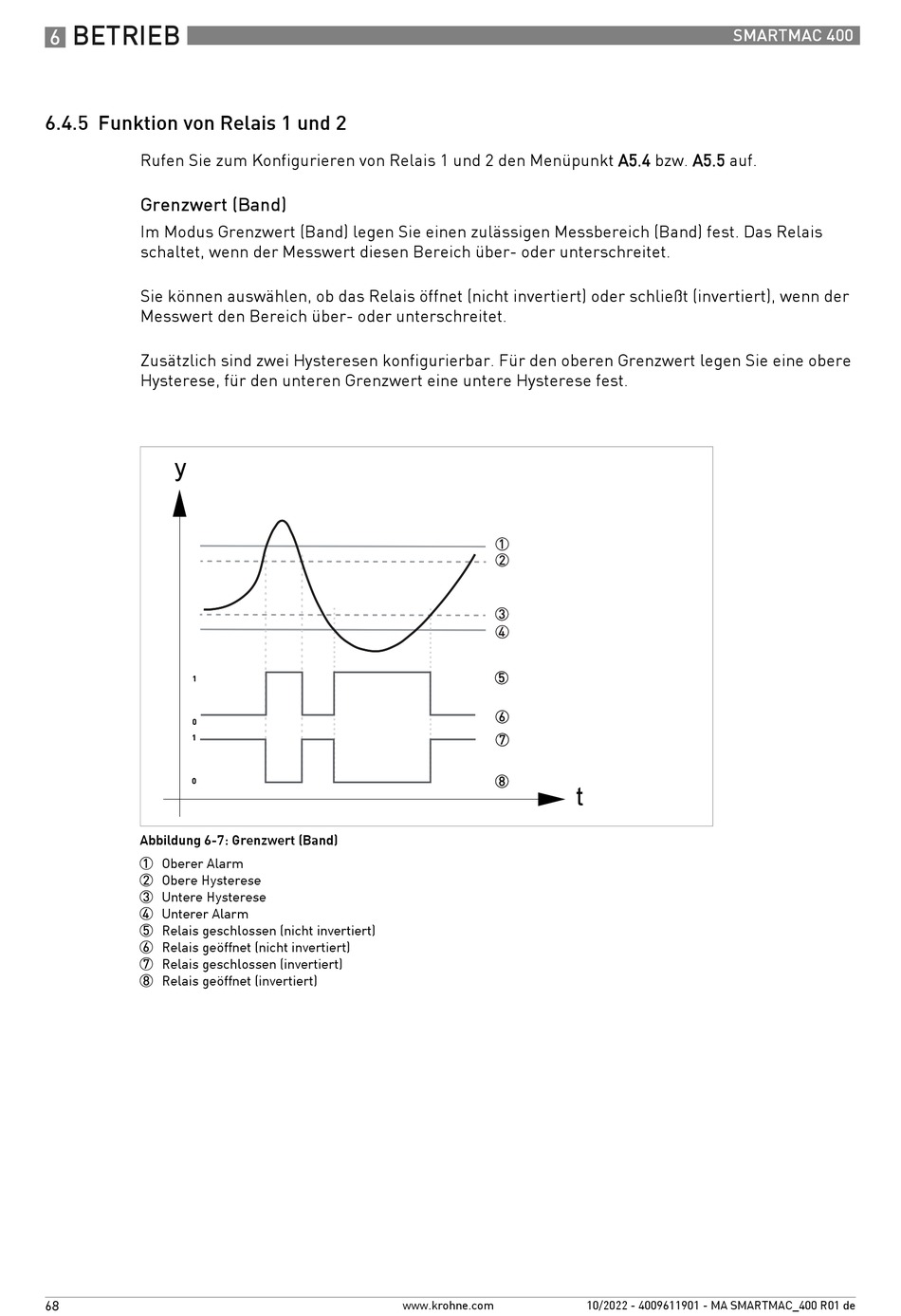

6.4.5 Funktion von Relais 1 und 2

Rufen Sie zum Konfigurieren von Relais 1 und 2 den Menüpunkt A5.4 bzw. A5.5 auf.
Grenzwert (Band)
Im Modus Grenzwert (Band) legen Sie einen zulässigen Messbereich (Band) fest. Das Relais
schaltet, wenn der Messwert diesen Bereich über- oder unterschreitet.
Sie können auswählen, ob das Relais öffnet (nicht invertiert) oder schließt (invertiert), wenn der
Messwert den Bereich über- oder unterschreitet.
Zusätzlich sind zwei Hysteresen konfigurierbar. Für den oberen Grenzwert legen Sie eine obere
Hysterese, für den unteren Grenzwert eine untere Hysterese fest.
y
Abbildung 6-7: Grenzwert (Band)
1 Oberer Alarm
2 Obere Hysterese
3 Untere Hysterese
4 Unterer Alarm
5 Relais geschlossen (nicht invertiert)
6 Relais geöffnet (nicht invertiert)
7 Relais geschlossen (invertiert)
8 Relais geöffnet (invertiert)
68
www.krohne.com
SMARTMAC 400
t
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
