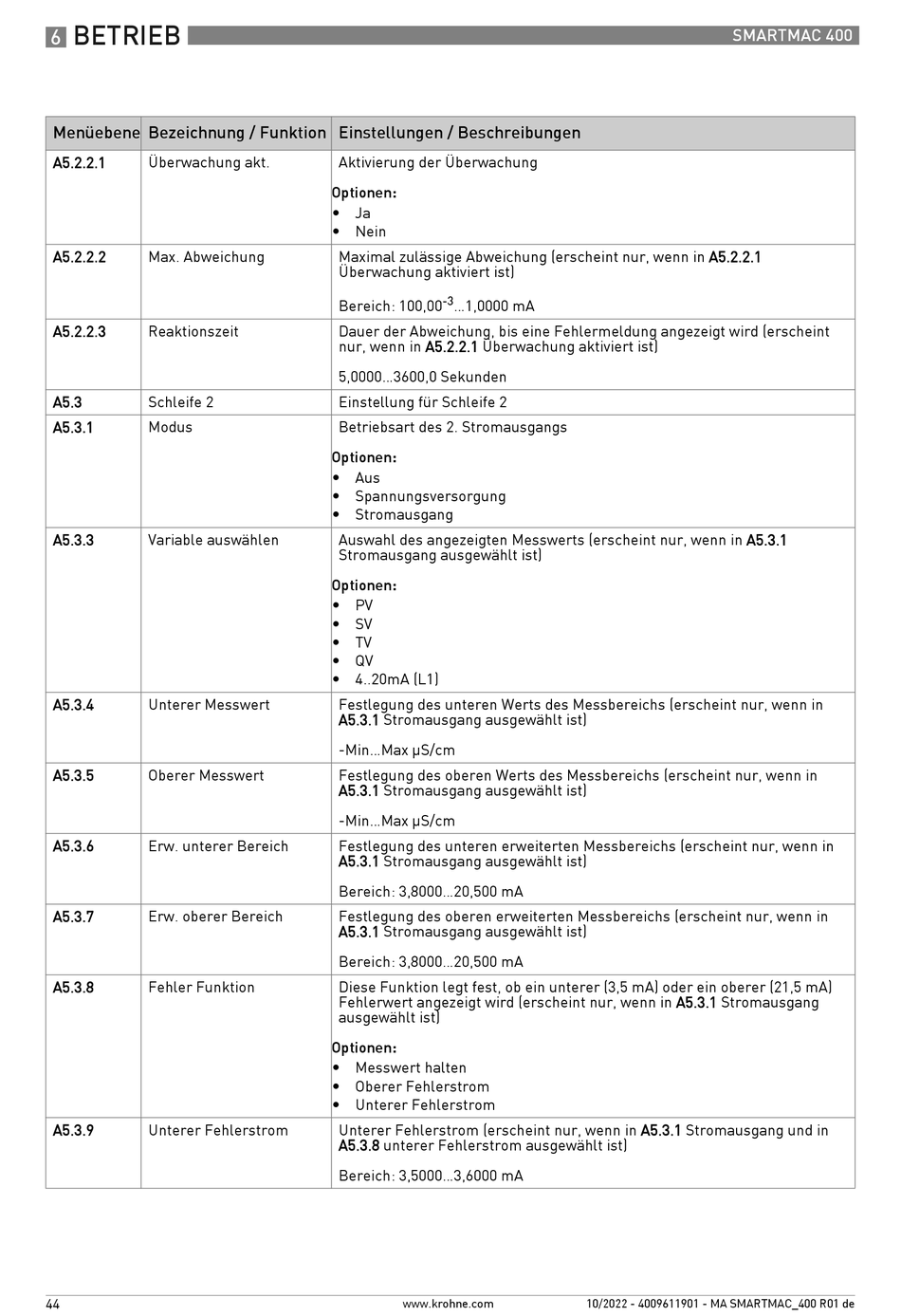

KROHNE SMARTMAC 400 Handbuch Seite 44

BETRIEB
6
Menüebene Bezeichnung / Funktion Einstellungen / Beschreibungen
A5.2.2.1 Überwachung akt.
A5.2.2.2 Max. Abweichung
A5.2.2.3 Reaktionszeit
A5.3 Schleife 2
A5.3.1 Modus
A5.3.3 Variable auswählen
A5.3.4 Unterer Messwert
A5.3.5 Oberer Messwert
A5.3.6 Erw. unterer Bereich
A5.3.7 Erw. oberer Bereich
A5.3.8 Fehler Funktion
A5.3.9 Unterer Fehlerstrom
44
Aktivierung der Überwachung
Optionen:
•
Ja
•
Nein
Maximal zulässige Abweichung (erscheint nur, wenn in A5.2.2.1
Überwachung aktiviert ist)
-3
Bereich: 100,00 ...1,0000 mA
Dauer der Abweichung, bis eine Fehlermeldung angezeigt wird (erscheint
nur, wenn in A5.2.2.1 Überwachung aktiviert ist)
5,0000...3600,0 Sekunden
Einstellung für Schleife 2
Betriebsart des 2. Stromausgangs
Optionen:
•
Aus
•
Spannungsversorgung
•
Stromausgang
Auswahl des angezeigten Messwerts (erscheint nur, wenn in A5.3.1
Stromausgang ausgewählt ist)
Optionen:
•
PV
•
SV
•
TV
•
QV
•
4..20mA (L1)
Festlegung des unteren Werts des Messbereichs (erscheint nur, wenn in
A5.3.1 Stromausgang ausgewählt ist)
-Min...Max µS/cm
Festlegung des oberen Werts des Messbereichs (erscheint nur, wenn in
A5.3.1 Stromausgang ausgewählt ist)
-Min...Max µS/cm
Festlegung des unteren erweiterten Messbereichs (erscheint nur, wenn in
A5.3.1 Stromausgang ausgewählt ist)
Bereich: 3,8000...20,500 mA
Festlegung des oberen erweiterten Messbereichs (erscheint nur, wenn in
A5.3.1 Stromausgang ausgewählt ist)
Bereich: 3,8000...20,500 mA
Diese Funktion legt fest, ob ein unterer (3,5 mA) oder ein oberer (21,5 mA)
Fehlerwert angezeigt wird (erscheint nur, wenn in A5.3.1 Stromausgang
ausgewählt ist)
Optionen:
•
Messwert halten
•
Oberer Fehlerstrom
•
Unterer Fehlerstrom
Unterer Fehlerstrom (erscheint nur, wenn in A5.3.1 Stromausgang und in
A5.3.8 unterer Fehlerstrom ausgewählt ist)
Bereich: 3,5000...3,6000 mA
www.krohne.com
SMARTMAC 400
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
