SMARTMAC 400
Öffnen des Aluminiumgehäuses

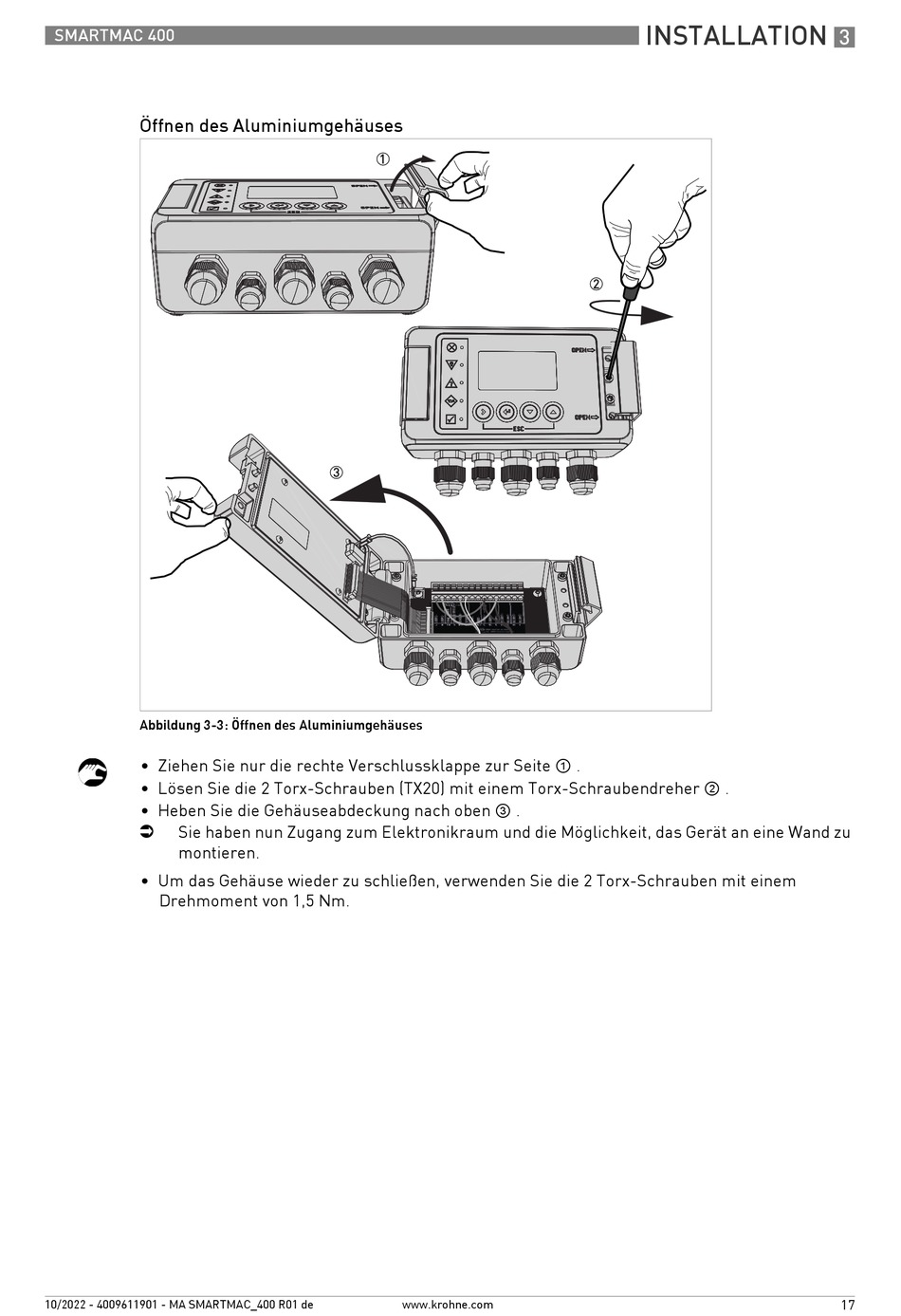

Abbildung 3-3: Öffnen des Aluminiumgehäuses
• Ziehen Sie nur die rechte Verschlussklappe zur Seite ① .
• Lösen Sie die 2 Torx-Schrauben (TX20) mit einem Torx-Schraubendreher ② .
• Heben Sie die Gehäuseabdeckung nach oben ③ .
Sie haben nun Zugang zum Elektronikraum und die Möglichkeit, das Gerät an eine Wand zu
i
montieren.
• Um das Gehäuse wieder zu schließen, verwenden Sie die 2 Torx-Schrauben mit einem
Drehmoment von 1,5 Nm.
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de www.krohne.com
INSTALLATION
3
17
