SMARTMAC 400
4.3 Übersicht des Anschlussschemas

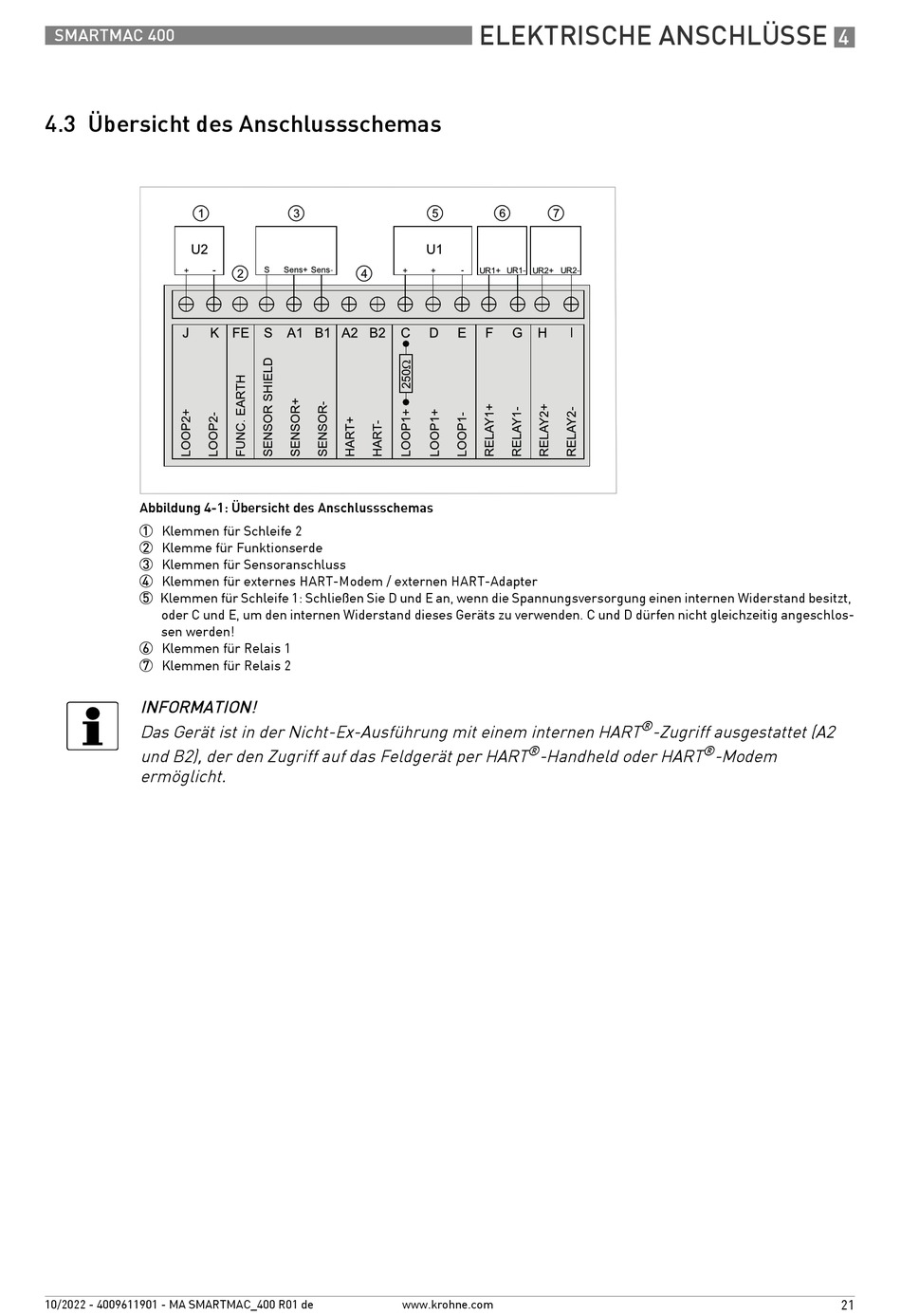

Abbildung 4-1: Übersicht des Anschlussschemas
1 Klemmen für Schleife 2
2 Klemme für Funktionserde
3 Klemmen für Sensoranschluss
4 Klemmen für externes HART-Modem / externen HART-Adapter
5 Klemmen für Schleife 1: Schließen Sie D und E an, wenn die Spannungsversorgung einen internen Widerstand besitzt,
oder C und E, um den internen Widerstand dieses Geräts zu verwenden. C und D dürfen nicht gleichzeitig angeschlos-
sen werden!
6 Klemmen für Relais 1
7 Klemmen für Relais 2
INFORMATION!
Das Gerät ist in der Nicht-Ex-Ausführung mit einem internen HART
und B2), der den Zugriff auf das Feldgerät per HART
ermöglicht.
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
ELEKTRISCHE ANSCHLÜSSE
®
-Handheld oder HART
www.krohne.com
®
-Zugriff ausgestattet (A2
®
-Modem
4
21
