ELEKTRISCHE ANSCHLÜSSE
4

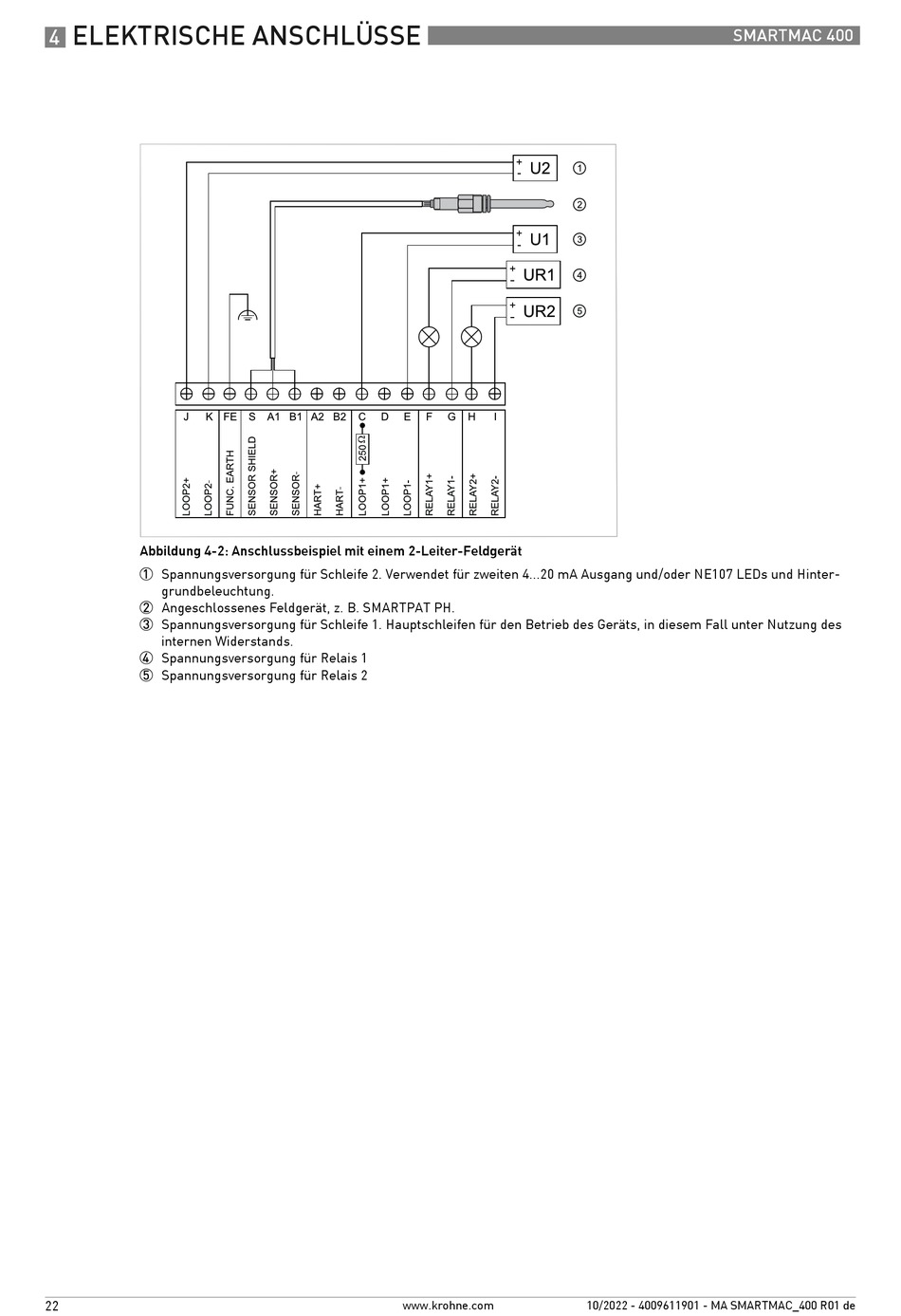

Abbildung 4-2: Anschlussbeispiel mit einem 2-Leiter-Feldgerät
1 Spannungsversorgung für Schleife 2. Verwendet für zweiten 4...20 mA Ausgang und/oder NE107 LEDs und Hinter-
grundbeleuchtung.
2 Angeschlossenes Feldgerät, z. B. SMARTPAT PH.
3 Spannungsversorgung für Schleife 1. Hauptschleifen für den Betrieb des Geräts, in diesem Fall unter Nutzung des
internen Widerstands.
4 Spannungsversorgung für Relais 1
5 Spannungsversorgung für Relais 2
22
www.krohne.com
SMARTMAC 400
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
