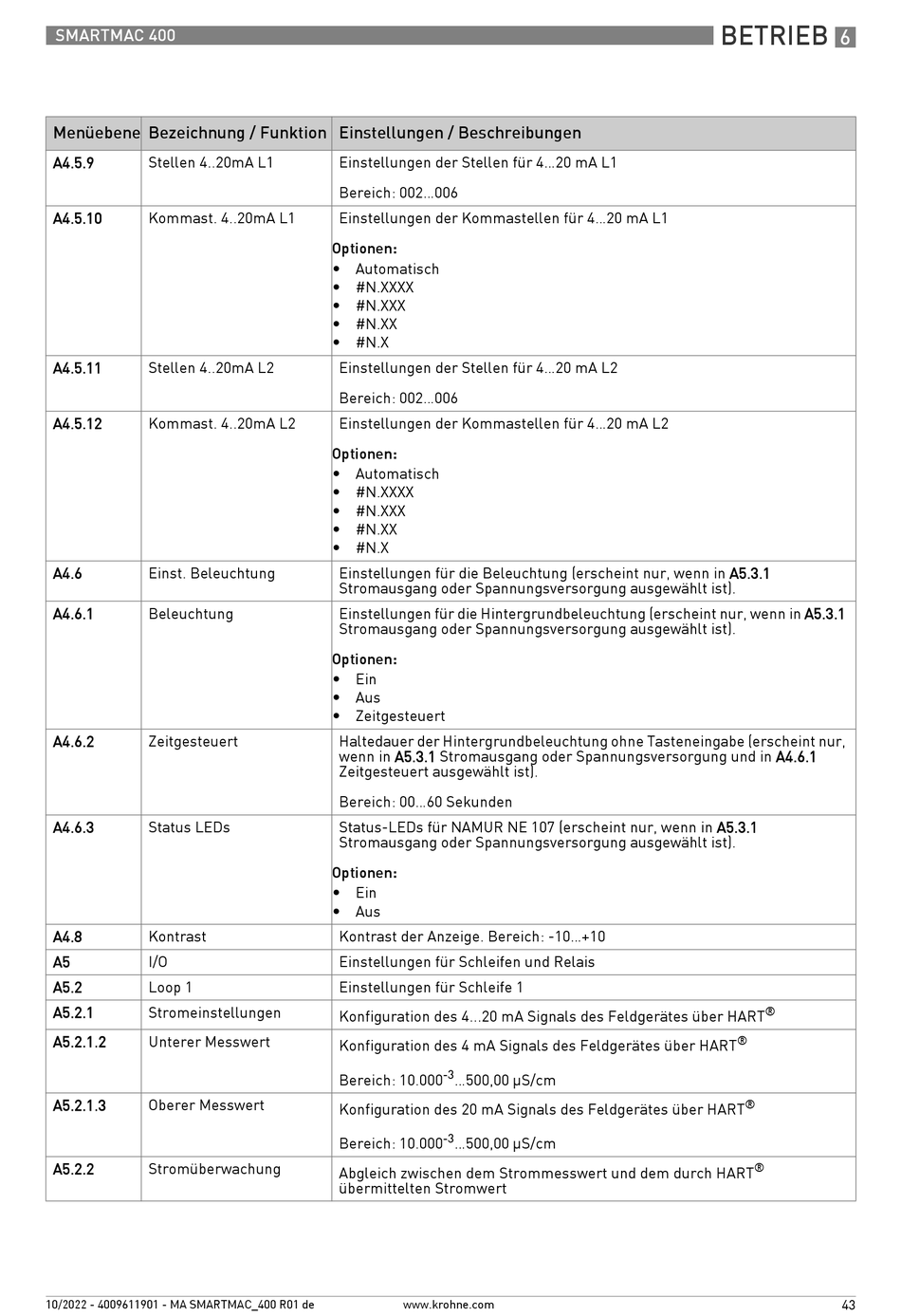

KROHNE SMARTMAC 400 Handbuch Seite 43

SMARTMAC 400
Menüebene Bezeichnung / Funktion Einstellungen / Beschreibungen
A4.5.9 Stellen 4..20mA L1
A4.5.10 Kommast. 4..20mA L1
A4.5.11 Stellen 4..20mA L2
A4.5.12 Kommast. 4..20mA L2
A4.6 Einst. Beleuchtung
A4.6.1 Beleuchtung
A4.6.2 Zeitgesteuert
A4.6.3 Status LEDs
A4.8 Kontrast
A5 I/O
A5.2 Loop 1
A5.2.1 Stromeinstellungen
A5.2.1.2 Unterer Messwert
A5.2.1.3 Oberer Messwert
A5.2.2 Stromüberwachung
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
Einstellungen der Stellen für 4...20 mA L1
Bereich: 002...006
Einstellungen der Kommastellen für 4...20 mA L1
Optionen:
•
Automatisch
•
#N.XXXX
•
#N.XXX
•
#N.XX
•
#N.X
Einstellungen der Stellen für 4...20 mA L2
Bereich: 002...006
Einstellungen der Kommastellen für 4...20 mA L2
Optionen:
•
Automatisch
•
#N.XXXX
•
#N.XXX
•
#N.XX
•
#N.X
Einstellungen für die Beleuchtung (erscheint nur, wenn in A5.3.1
Stromausgang oder Spannungsversorgung ausgewählt ist).
Einstellungen für die Hintergrundbeleuchtung (erscheint nur, wenn in A5.3.1
Stromausgang oder Spannungsversorgung ausgewählt ist).
Optionen:
•
Ein
•
Aus
•
Zeitgesteuert
Haltedauer der Hintergrundbeleuchtung ohne Tasteneingabe (erscheint nur,
wenn in A5.3.1 Stromausgang oder Spannungsversorgung und in A4.6.1
Zeitgesteuert ausgewählt ist).
Bereich: 00...60 Sekunden
Status-LEDs für NAMUR NE 107 (erscheint nur, wenn in A5.3.1
Stromausgang oder Spannungsversorgung ausgewählt ist).
Optionen:
•
Ein
•
Aus
Kontrast der Anzeige. Bereich: -10...+10
Einstellungen für Schleifen und Relais
Einstellungen für Schleife 1
Konfiguration des 4...20 mA Signals des Feldgerätes über HART
Konfiguration des 4 mA Signals des Feldgerätes über HART
-3
Bereich: 10.000 ...500,00 µS/cm
Konfiguration des 20 mA Signals des Feldgerätes über HART
-3
Bereich: 10.000 ...500,00 µS/cm
Abgleich zwischen dem Strommesswert und dem durch HART
übermittelten Stromwert
www.krohne.com
BETRIEB
6
®
®
®
®
43
