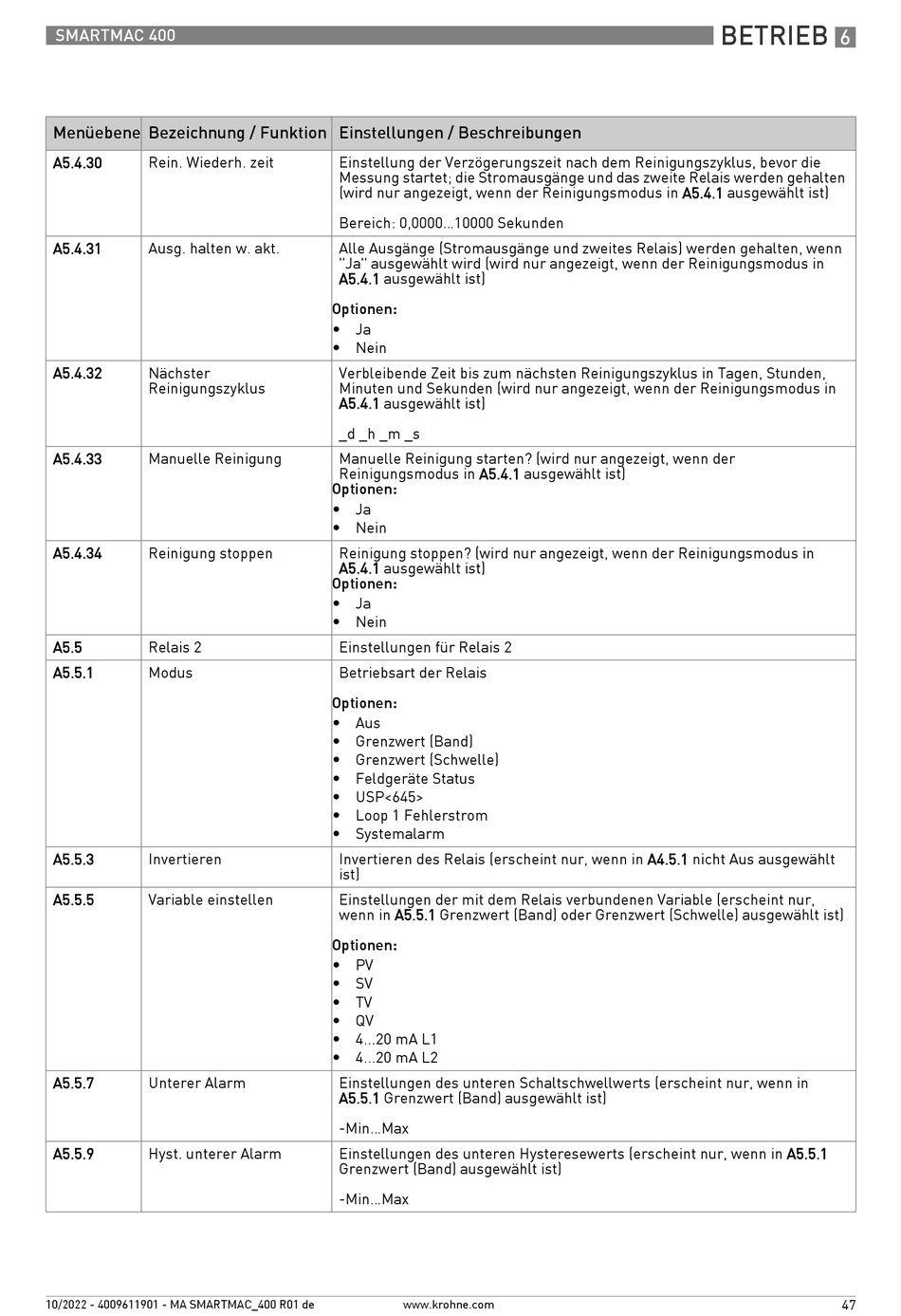

KROHNE SMARTMAC 400 Handbuch Seite 47

SMARTMAC 400
Menüebene Bezeichnung / Funktion Einstellungen / Beschreibungen
A5.4.30 Rein. Wiederh. zeit
A5.4.31 Ausg. halten w. akt.
A5.4.32 Nächster
Reinigungszyklus
A5.4.33 Manuelle Reinigung
A5.4.34 Reinigung stoppen
A5.5 Relais 2
A5.5.1 Modus
A5.5.3 Invertieren
A5.5.5 Variable einstellen
A5.5.7 Unterer Alarm
A5.5.9 Hyst. unterer Alarm
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
Einstellung der Verzögerungszeit nach dem Reinigungszyklus, bevor die
Messung startet; die Stromausgänge und das zweite Relais werden gehalten
(wird nur angezeigt, wenn der Reinigungsmodus in A5.4.1 ausgewählt ist)
Bereich: 0,0000...10000 Sekunden
Alle Ausgänge (Stromausgänge und zweites Relais) werden gehalten, wenn
"Ja" ausgewählt wird (wird nur angezeigt, wenn der Reinigungsmodus in
A5.4.1 ausgewählt ist)
Optionen:
•
Ja
•
Nein
Verbleibende Zeit bis zum nächsten Reinigungszyklus in Tagen, Stunden,
Minuten und Sekunden (wird nur angezeigt, wenn der Reinigungsmodus in
A5.4.1 ausgewählt ist)
_d _h _m _s
Manuelle Reinigung starten? (wird nur angezeigt, wenn der
Reinigungsmodus in A5.4.1 ausgewählt ist)
Optionen:
•
Ja
•
Nein
Reinigung stoppen? (wird nur angezeigt, wenn der Reinigungsmodus in
A5.4.1 ausgewählt ist)
Optionen:
•
Ja
•
Nein
Einstellungen für Relais 2
Betriebsart der Relais
Optionen:
•
Aus
•
Grenzwert (Band)
•
Grenzwert (Schwelle)
•
Feldgeräte Status
•
USP<645>
•
Loop 1 Fehlerstrom
•
Systemalarm
Invertieren des Relais (erscheint nur, wenn in A4.5.1 nicht Aus ausgewählt
ist)
Einstellungen der mit dem Relais verbundenen Variable (erscheint nur,
wenn in A5.5.1 Grenzwert (Band) oder Grenzwert (Schwelle) ausgewählt ist)
Optionen:
•
PV
•
SV
•
TV
•
QV
•
4...20 mA L1
•
4...20 mA L2
Einstellungen des unteren Schaltschwellwerts (erscheint nur, wenn in
A5.5.1 Grenzwert (Band) ausgewählt ist)
-Min...Max
Einstellungen des unteren Hysteresewerts (erscheint nur, wenn in A5.5.1
Grenzwert (Band) ausgewählt ist)
-Min...Max
www.krohne.com
BETRIEB
6
47
