KROHNE SMARTMAC 400 Schnellstartanleitung

Quick Start
SMARTMAC 400
Steuer- und Kalibriereinheit für digitale
SMARTPAT-Sensoren
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte
dürfen erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung
gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.

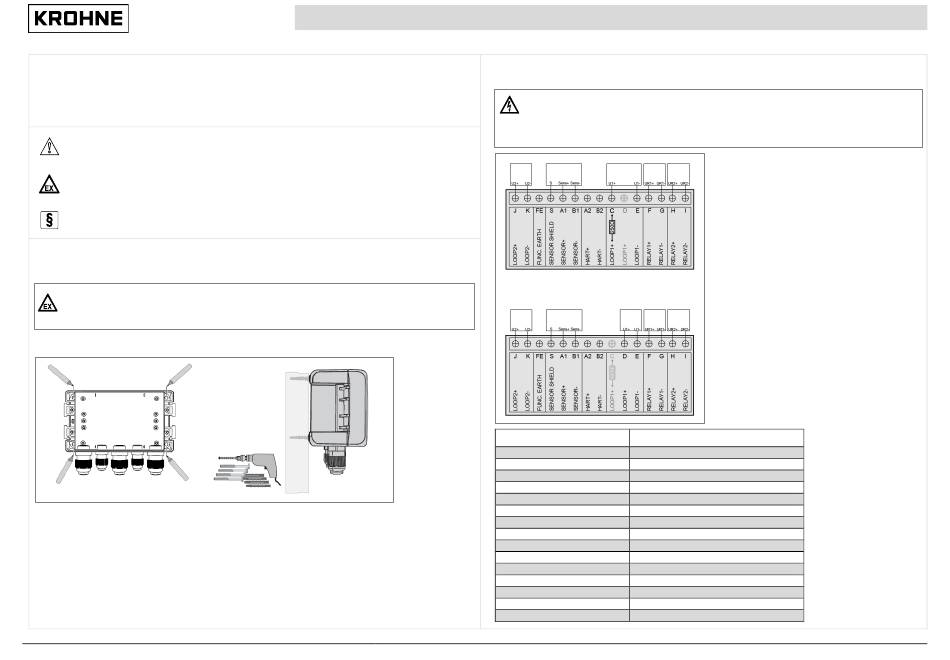

1 Installation
Zu beachtende besondere Bedingungen:
• Wenn die Installation in explosionsgefährdeten Bereichen der Gruppe IIC erfolgt, sind die Hinweise zur
Elektrostatik zu beachten.
1
1. Markieren Sie mit einem geeigneten Stift die Befestigungslöcher 1.
2. Bohren Sie die 4 Löcher und befestigen Sie das Gerät sicher an der Wand 2.
04/2022 – 4009326801 - QS SMARTMAC 400 R01 de
Zur Ersteinrichtung empfehlen wir dringend die zusätzliche Verwendung der entsprechenden Handbücher!
2
2 Elektrischer Anschluss
Gefahr:
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden.
Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten.
Beachten Sie die nationalen Vorschriften für elektrische Installationen.
Klemmenbezeichnung Klemmenbelegung
J Schleife2+
K Schleife2-
FE Funktionserde
S Schirm
A1 Sensor+
B1 Sensor-
A2 HART+
B2 HART-
C Schleife1+ (HART®-Widerstand auf Platine)
D Schleife1+ (externer HART®-Widerstand)
E Schleife1-
F Relais1+
G Relais1-
H Relais2+
I Relais2-
1
