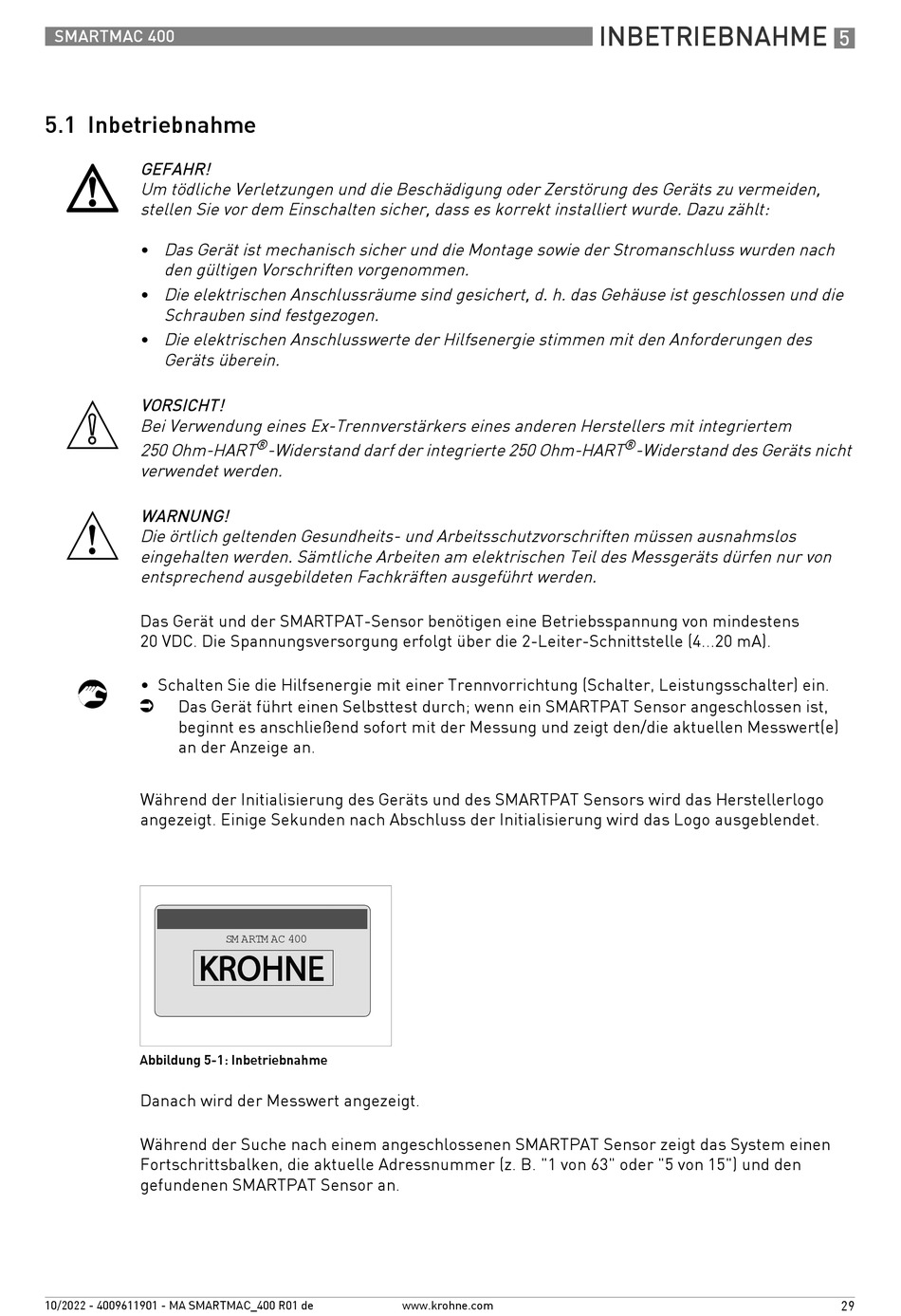

Inbetriebnahme - KROHNE SMARTMAC 400 Handbuch

SMARTMAC 400

5.1 Inbetriebnahme

GEFAHR!
Um tödliche Verletzungen und die Beschädigung oder Zerstörung des Geräts zu vermeiden,
stellen Sie vor dem Einschalten sicher, dass es korrekt installiert wurde. Dazu zählt:
• Das Gerät ist mechanisch sicher und die Montage sowie der Stromanschluss wurden nach
den gültigen Vorschriften vorgenommen.
• Die elektrischen Anschlussräume sind gesichert, d. h. das Gehäuse ist geschlossen und die
Schrauben sind festgezogen.
• Die elektrischen Anschlusswerte der Hilfsenergie stimmen mit den Anforderungen des
Geräts überein.
VORSICHT!
Bei Verwendung eines Ex-Trennverstärkers eines anderen Herstellers mit integriertem
250 Ohm-HART
verwendet werden.
WARNUNG!
Die örtlich geltenden Gesundheits- und Arbeitsschutzvorschriften müssen ausnahmslos
eingehalten werden. Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
Das Gerät und der SMARTPAT-Sensor benötigen eine Betriebsspannung von mindestens
20 VDC. Die Spannungsversorgung erfolgt über die 2-Leiter-Schnittstelle (4...20 mA).
• Schalten Sie die Hilfsenergie mit einer Trennvorrichtung (Schalter, Leistungsschalter) ein.
Das Gerät führt einen Selbsttest durch; wenn ein SMARTPAT Sensor angeschlossen ist,
i
beginnt es anschließend sofort mit der Messung und zeigt den/die aktuellen Messwert(e)
an der Anzeige an.
Während der Initialisierung des Geräts und des SMARTPAT Sensors wird das Herstellerlogo
angezeigt. Einige Sekunden nach Abschluss der Initialisierung wird das Logo ausgeblendet.
Abbildung 5-1: Inbetriebnahme
Danach wird der Messwert angezeigt.
Während der Suche nach einem angeschlossenen SMARTPAT Sensor zeigt das System einen
Fortschrittsbalken, die aktuelle Adressnummer (z. B. "1 von 63" oder "5 von 15") und den
gefundenen SMARTPAT Sensor an.
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
®
-Widerstand darf der integrierte 250 Ohm-HART
SM ARTM AC 400
www.krohne.com
INBETRIEBNAHME
®
-Widerstand des Geräts nicht
5
29
