SMARTMAC 400

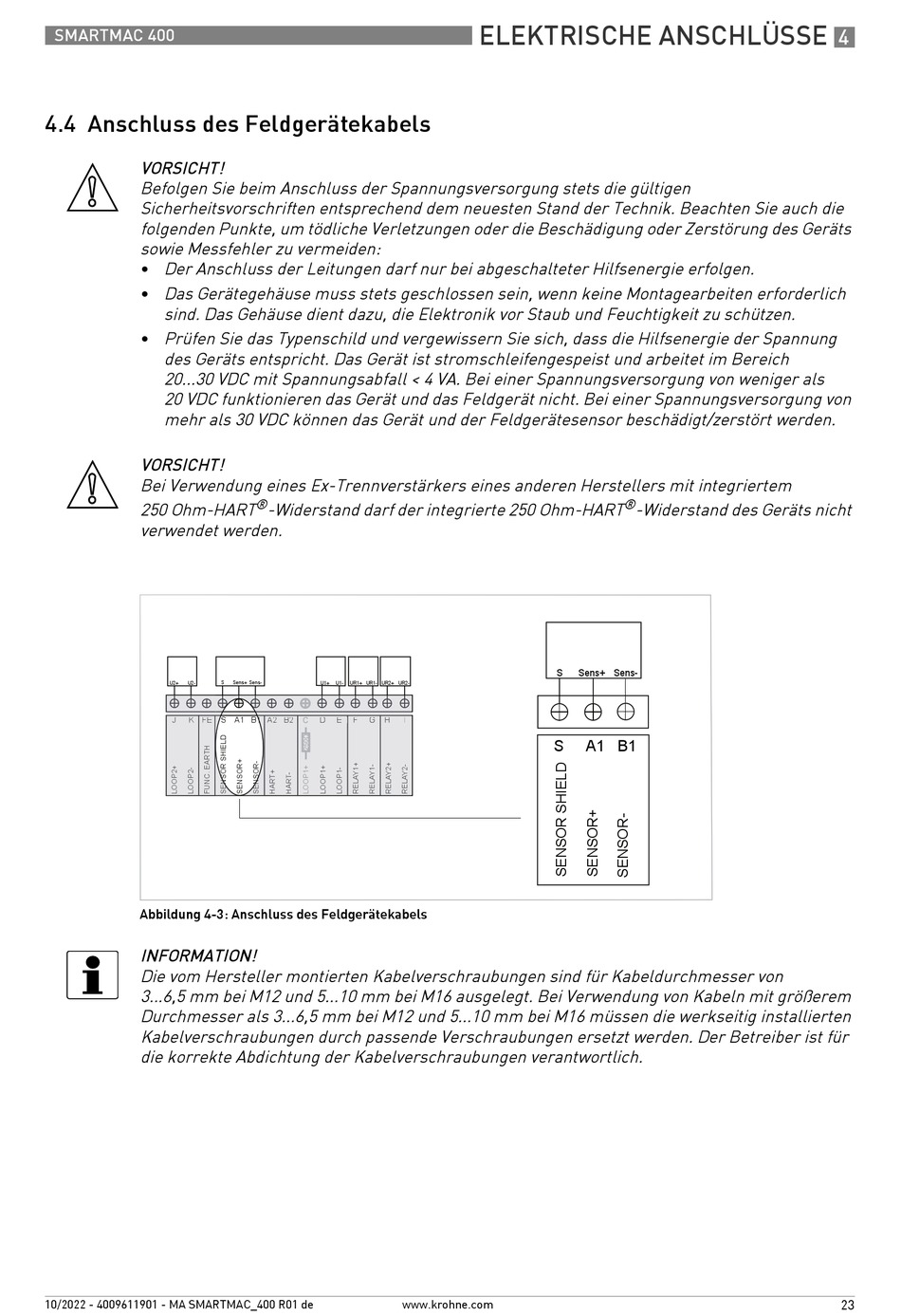

4.4 Anschluss des Feldgerätekabels
VORSICHT!
Befolgen Sie beim Anschluss der Spannungsversorgung stets die gültigen
Sicherheitsvorschriften entsprechend dem neuesten Stand der Technik. Beachten Sie auch die
folgenden Punkte, um tödliche Verletzungen oder die Beschädigung oder Zerstörung des Geräts
sowie Messfehler zu vermeiden:
• Der Anschluss der Leitungen darf nur bei abgeschalteter Hilfsenergie erfolgen.
• Das Gerätegehäuse muss stets geschlossen sein, wenn keine Montagearbeiten erforderlich
sind. Das Gehäuse dient dazu, die Elektronik vor Staub und Feuchtigkeit zu schützen.
• Prüfen Sie das Typenschild und vergewissern Sie sich, dass die Hilfsenergie der Spannung
des Geräts entspricht. Das Gerät ist stromschleifengespeist und arbeitet im Bereich
20...30 VDC mit Spannungsabfall < 4 VA. Bei einer Spannungsversorgung von weniger als
20 VDC funktionieren das Gerät und das Feldgerät nicht. Bei einer Spannungsversorgung von
mehr als 30 VDC können das Gerät und der Feldgerätesensor beschädigt/zerstört werden.
VORSICHT!
Bei Verwendung eines Ex-Trennverstärkers eines anderen Herstellers mit integriertem
250 Ohm-HART
verwendet werden.
U2+ U2-
J J K FE K FE
Abbildung 4-3: Anschluss des Feldgerätekabels
INFORMATION!
Die vom Hersteller montierten Kabelverschraubungen sind für Kabeldurchmesser von
3...6,5 mm bei M12 und 5...10 mm bei M16 ausgelegt. Bei Verwendung von Kabeln mit größerem
Durchmesser als 3...6,5 mm bei M12 und 5...10 mm bei M16 müssen die werkseitig installierten
Kabelverschraubungen durch passende Verschraubungen ersetzt werden. Der Betreiber ist für
die korrekte Abdichtung der Kabelverschraubungen verantwortlich.
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
®
-Widerstand darf der integrierte 250 Ohm-HART
S Sens+ Sens-
U1+ U1- U R1+ U R1- U R2+
S A1 B1 A2 B2 1 A A A2 B2 C D D E E F F F G G G H H
ELEKTRISCHE ANSCHLÜSSE
S
U R2-
I I
S
www.krohne.com
®
-Widerstand des Geräts nicht
Sens+ Sens-
A1 B1
4
