INSTALLATION

3.3 Punkt-zu-Punkt-Verbindung – Analog-/Digital-Modus (Point-to-Point)

Mit dem SMARTMAC 400 haben Sie direkten Zugriff auf alle Sensorfunktionen. Sollte dennoch

eine Sensoranbindung über PC oder HART-Feldkommunikation gewünscht sein, beachten Sie

bitte die korrekten Mastereinstellungen.

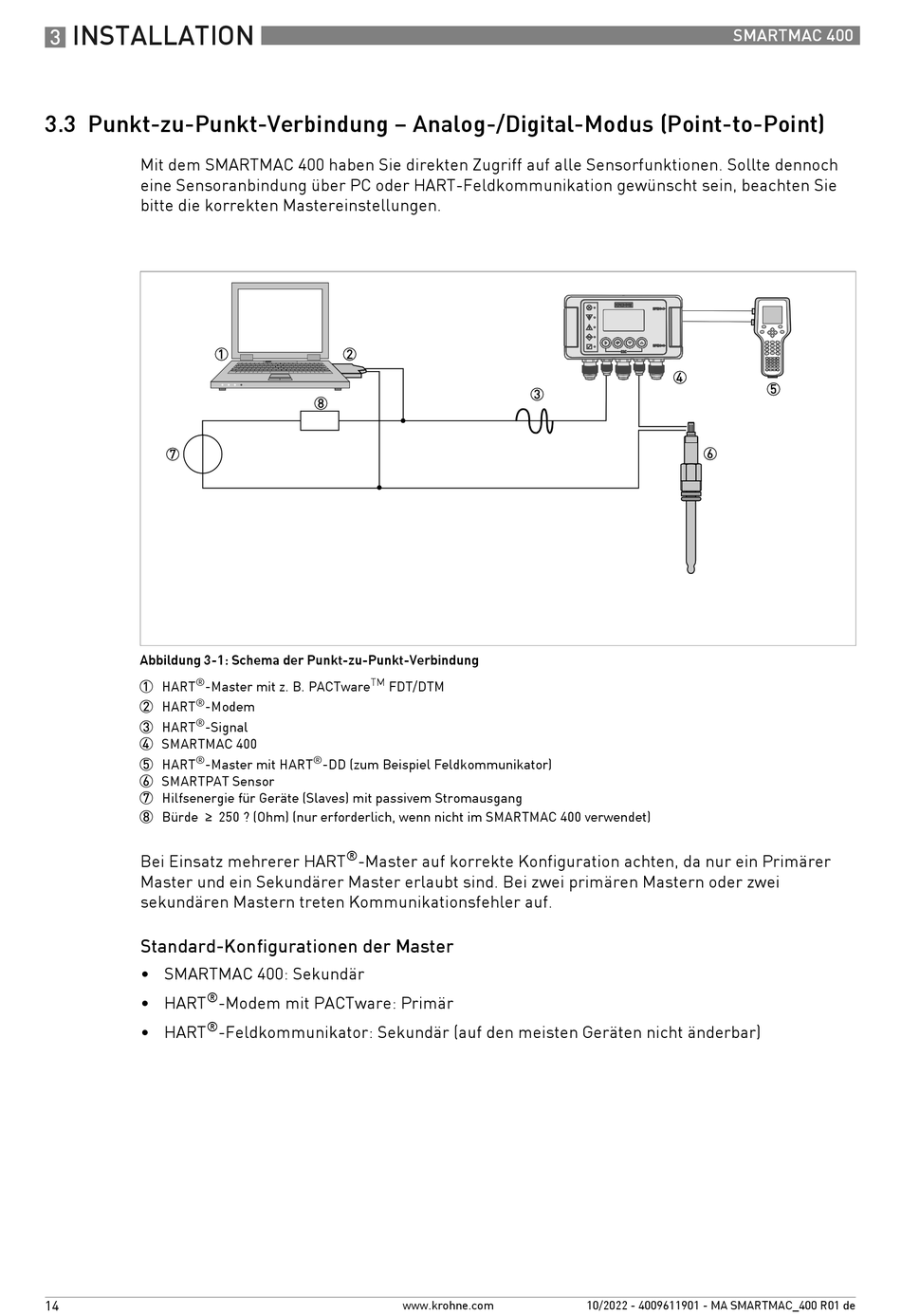

Abbildung 3-1: Schema der Punkt-zu-Punkt-Verbindung

1 HART

-Master mit z. B. PACTware

2 HART

-Modem

3 HART

-Signal

4 SMARTMAC 400

5 HART

-Master mit HART

6 SMARTPAT Sensor

7 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang

8 Bürde ≥ 250 ? (Ohm) (nur erforderlich, wenn nicht im SMARTMAC 400 verwendet)

Bei Einsatz mehrerer HART

Master und ein Sekundärer Master erlaubt sind. Bei zwei primären Mastern oder zwei

sekundären Mastern treten Kommunikationsfehler auf.

• SMARTMAC 400: Sekundär

• HART

FDT/DTM

-DD (zum Beispiel Feldkommunikator)

-Master auf korrekte Konfiguration achten, da nur ein Primärer

-Modem mit PACTware: Primär

-Feldkommunikator: Sekundär (auf den meisten Geräten nicht änderbar)
