BETRIEB
SMARTMAC 400
6
Für die angezeigten Werte können Sie in Menüpunkt A4.2 zwischen PV, SV, TV, QV, 4...20 mA (L1)
wählen. Diese Optionen gelten für beide Variablen.
3. Messwertseite
XXX

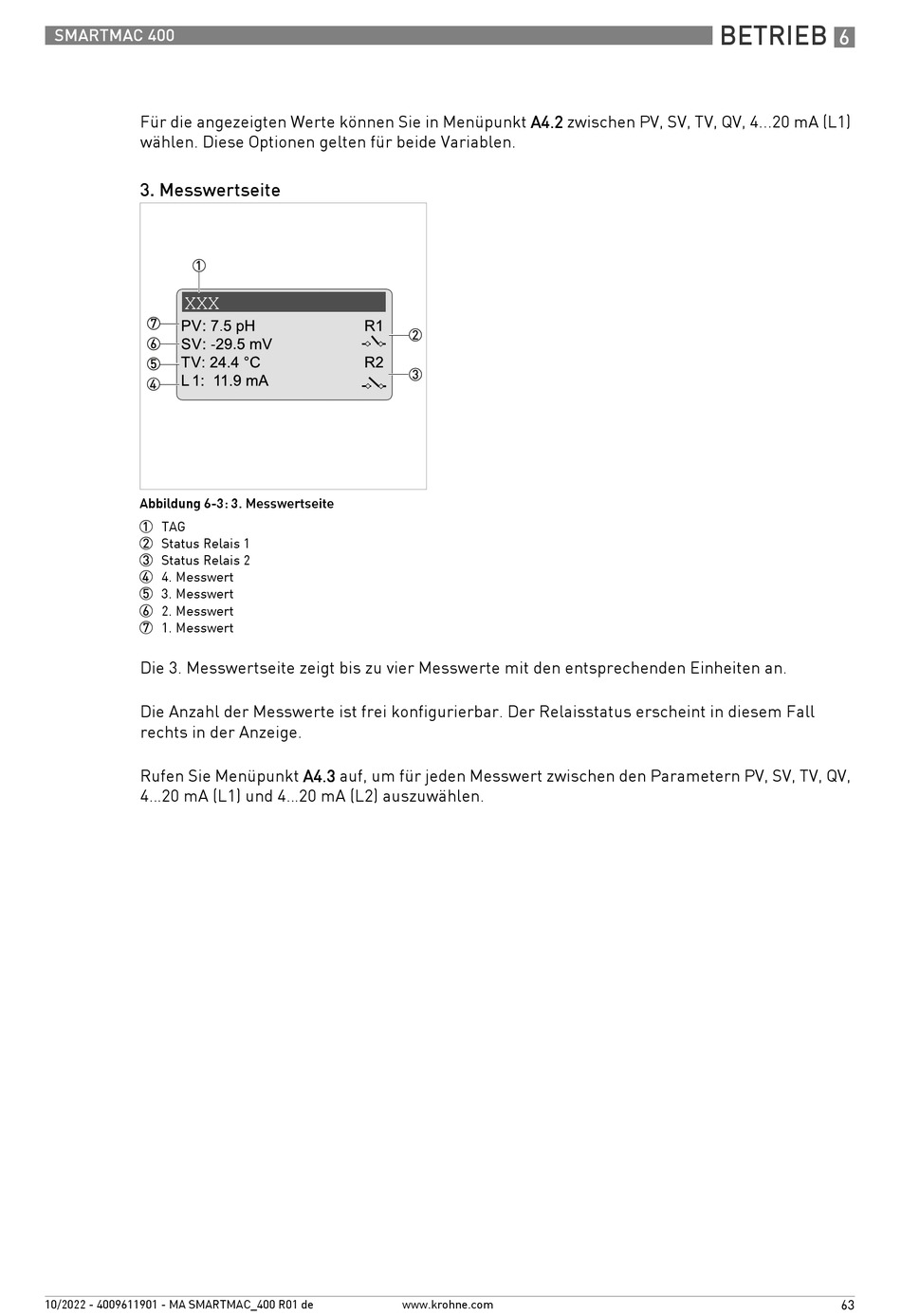

Abbildung 6-3: 3. Messwertseite
1 TAG
2 Status Relais 1
3 Status Relais 2
4 4. Messwert
5 3. Messwert
6 2. Messwert
7 1. Messwert
Die 3. Messwertseite zeigt bis zu vier Messwerte mit den entsprechenden Einheiten an.
Die Anzahl der Messwerte ist frei konfigurierbar. Der Relaisstatus erscheint in diesem Fall
rechts in der Anzeige.
Rufen Sie Menüpunkt A4.3 auf, um für jeden Messwert zwischen den Parametern PV, SV, TV, QV,
4...20 mA (L1) und 4...20 mA (L2) auszuwählen.
63
10/2022 - 4009611901 - MA SMARTMAC_400 R01 de
