SMARTMAC 400

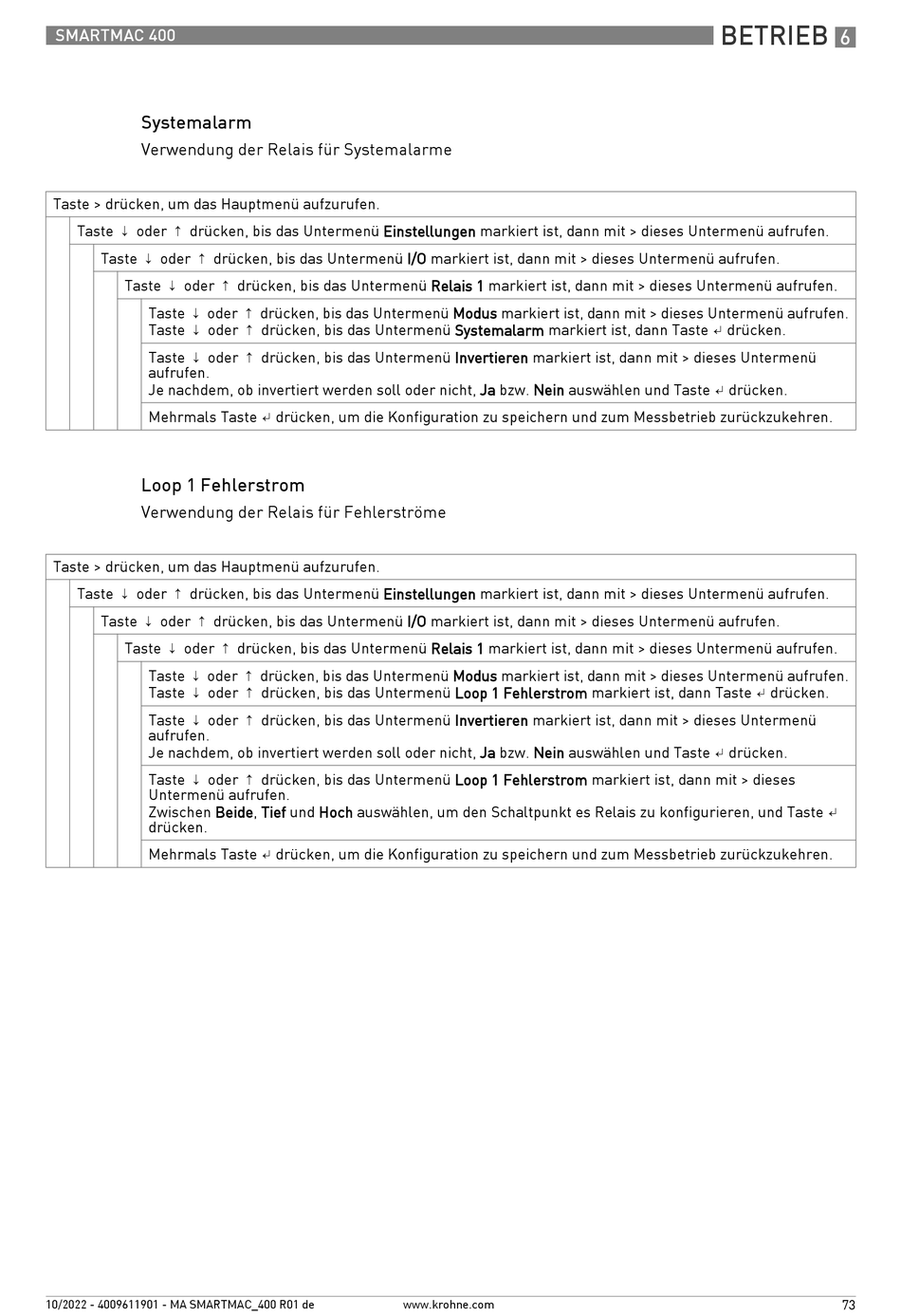

Systemalarm
Verwendung der Relais für Systemalarme
Taste > drücken, um das Hauptmenü aufzurufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Einstellungen markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü I/O markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Relais 1 markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Modus markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Systemalarm markiert ist, dann Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Invertieren markiert ist, dann mit > dieses Untermenü
aufrufen.
Je nachdem, ob invertiert werden soll oder nicht, Ja bzw. Nein auswählen und Taste ↲ drücken.
Mehrmals Taste ↲ drücken, um die Konfiguration zu speichern und zum Messbetrieb zurückzukehren.
Loop 1 Fehlerstrom
Verwendung der Relais für Fehlerströme
Taste > drücken, um das Hauptmenü aufzurufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Einstellungen markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü I/O markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Relais 1 markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Modus markiert ist, dann mit > dieses Untermenü aufrufen.
Taste ↓ oder ↑ drücken, bis das Untermenü Loop 1 Fehlerstrom markiert ist, dann Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Invertieren markiert ist, dann mit > dieses Untermenü
aufrufen.
Je nachdem, ob invertiert werden soll oder nicht, Ja bzw. Nein auswählen und Taste ↲ drücken.
Taste ↓ oder ↑ drücken, bis das Untermenü Loop 1 Fehlerstrom markiert ist, dann mit > dieses
Untermenü aufrufen.
Zwischen Beide, Tief und Hoch auswählen, um den Schaltpunkt es Relais zu konfigurieren, und Taste ↲
drücken.
Mehrmals Taste ↲ drücken, um die Konfiguration zu speichern und zum Messbetrieb zurückzukehren.
