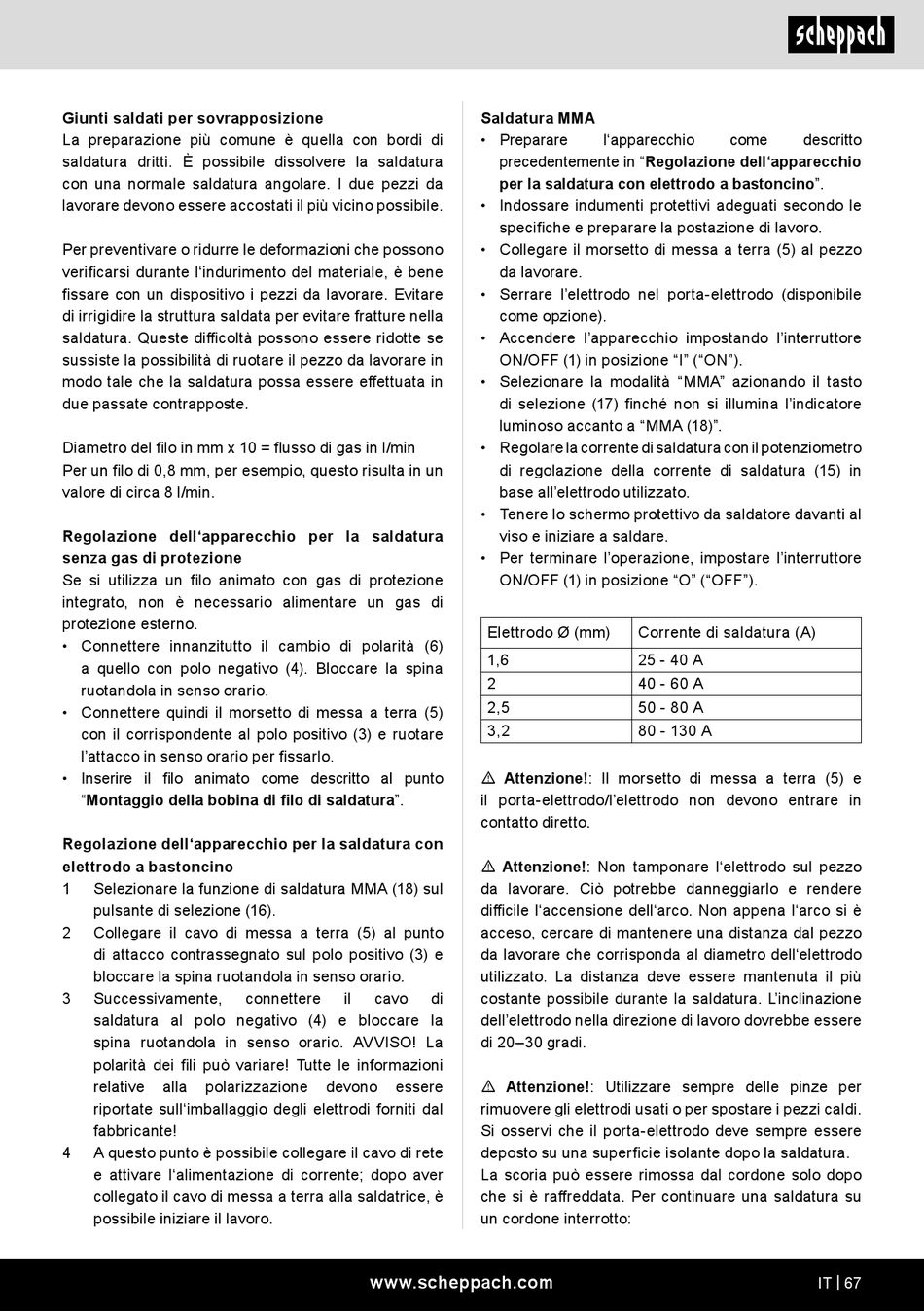

Giunti saldati per sovrapposizione
La preparazione più comune è quella con bordi di
saldatura dritti. È possibile dissolvere la saldatura
con una normale saldatura angolare. I due pezzi da
lavorare devono essere accostati il più vicino possibile.
Per preventivare o ridurre le deformazioni che possono
verificarsi durante l'indurimento del materiale, è bene
fissare con un dispositivo i pezzi da lavorare. Evitare
di irrigidire la struttura saldata per evitare fratture nella
saldatura. Queste difficoltà possono essere ridotte se
sussiste la possibilità di ruotare il pezzo da lavorare in
modo tale che la saldatura possa essere effettuata in
due passate contrapposte.
Diametro del filo in mm x 10 = flusso di gas in l/min
Per un filo di 0,8 mm, per esempio, questo risulta in un
valore di circa 8 l/min.
Regolazione dell'apparecchio per la saldatura
senza gas di protezione
Se si utilizza un filo animato con gas di protezione
integrato, non è necessario alimentare un gas di
protezione esterno.
• Connettere innanzitutto il cambio di polarità (6)
a quello con polo negativo (4). Bloccare la spina
ruotandola in senso orario.
• Connettere quindi il morsetto di messa a terra (5)
con il corrispondente al polo positivo (3) e ruotare
l'attacco in senso orario per fissarlo.
• Inserire il filo animato come descritto al punto
"Montaggio della bobina di filo di saldatura".
Regolazione dell'apparecchio per la saldatura con
elettrodo a bastoncino
1 Selezionare la funzione di saldatura MMA (18) sul
pulsante di selezione (16).
2 Collegare il cavo di messa a terra (5) al punto
di attacco contrassegnato sul polo positivo (3) e
bloccare la spina ruotandola in senso orario.
3 Successivamente,
saldatura al polo negativo (4) e bloccare la
spina ruotandola in senso orario. AVVISO! La
polarità dei fili può variare! Tutte le informazioni
relative alla polarizzazione
riportate sull'imballaggio degli elettrodi forniti dal
fabbricante!
4 A questo punto è possibile collegare il cavo di rete
e attivare l'alimentazione di corrente; dopo aver
collegato il cavo di messa a terra alla saldatrice, è
possibile iniziare il lavoro.
connettere il cavo
devono essere
www.scheppach.com
Saldatura MMA
• Preparare l'apparecchio
precedentemente in "Regolazione dell'apparecchio
per la saldatura con elettrodo a bastoncino".
• Indossare indumenti protettivi adeguati secondo le
specifiche e preparare la postazione di lavoro.
• Collegare il morsetto di messa a terra (5) al pezzo
da lavorare.
• Serrare l'elettrodo nel porta-elettrodo (disponibile
come opzione).
• Accendere l'apparecchio impostando l'interruttore
ON/OFF (1) in posizione "I" ("ON").
• Selezionare la modalità "MMA" azionando il tasto
di selezione (17) finché non si illumina l'indicatore
luminoso accanto a "MMA (18)".
• Regolare la corrente di saldatura con il potenziometro
di regolazione della corrente di saldatura (15) in
base all'elettrodo utilizzato.
• Tenere lo schermo protettivo da saldatore davanti al
viso e iniziare a saldare.
• Per terminare l'operazione, impostare l'interruttore
ON/OFF (1) in posizione "O" ("OFF").
Elettrodo Ø (mm)
1,6
2
2,5
3,2
m Attenzione!: Il morsetto di messa a terra (5) e
il porta-elettrodo/l'elettrodo non devono entrare in
contatto diretto.
m Attenzione!: Non tamponare l'elettrodo sul pezzo
da lavorare. Ciò potrebbe danneggiarlo e rendere
difficile l'accensione dell'arco. Non appena l'arco si è
acceso, cercare di mantenere una distanza dal pezzo
da lavorare che corrisponda al diametro dell'elettrodo
utilizzato. La distanza deve essere mantenuta il più
di costante possibile durante la saldatura. L'inclinazione
dell'elettrodo nella direzione di lavoro dovrebbe essere
di 20–30 gradi.
m Attenzione!: Utilizzare sempre delle pinze per
rimuovere gli elettrodi usati o per spostare i pezzi caldi.
Si osservi che il porta-elettrodo deve sempre essere
deposto su una superficie isolante dopo la saldatura.
La scoria può essere rimossa dal cordone solo dopo
che si è raffreddata. Per continuare una saldatura su
un cordone interrotto:
come descritto
Corrente di saldatura (A)
25 - 40 A
40 - 60 A
50 - 80 A
80 - 130 A
