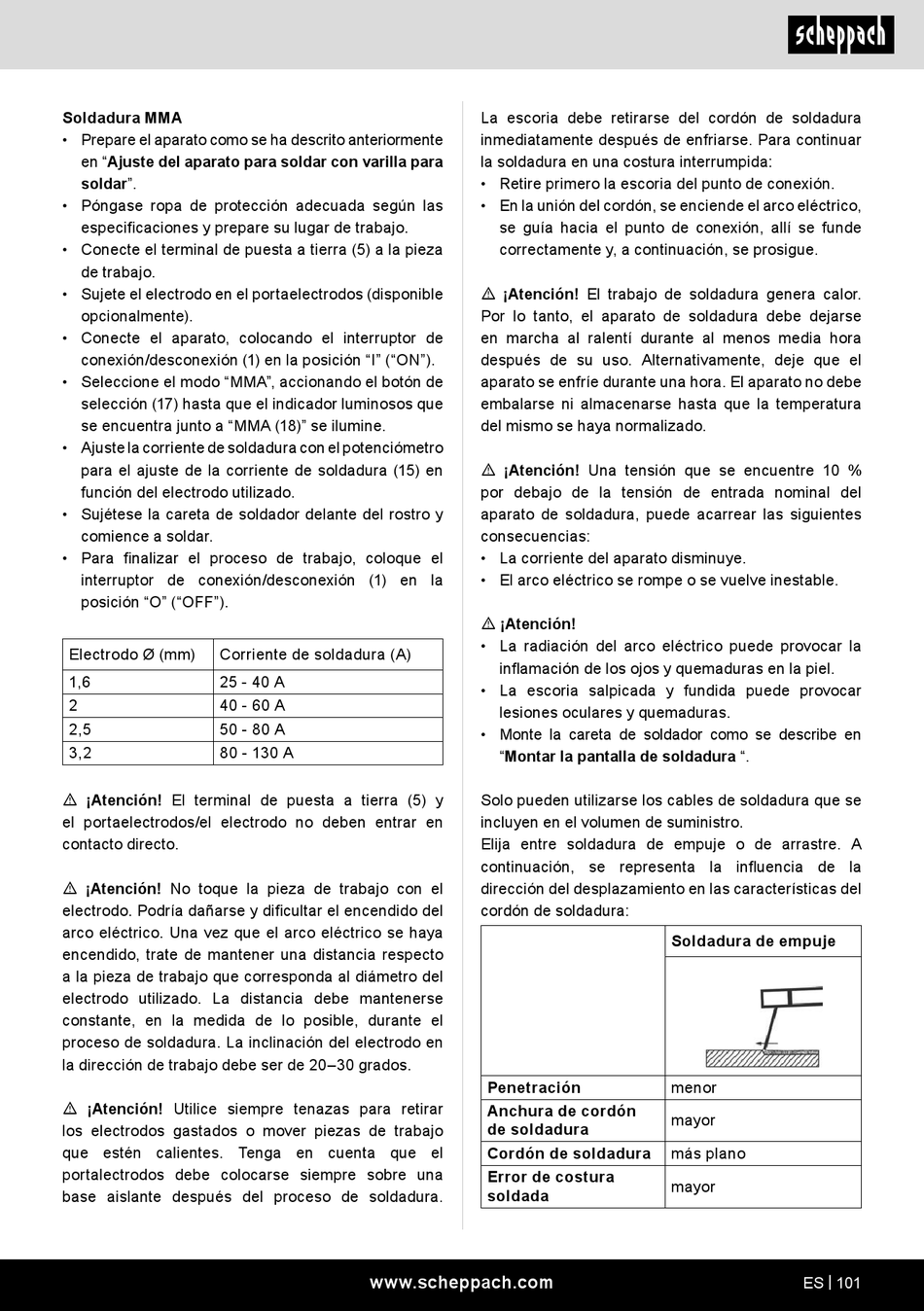

Scheppach WSE4000-Multi Original Bedienungsanleitung Seite 101

Soldadura MMA
• Prepare el aparato como se ha descrito anteriormente
en "Ajuste del aparato para soldar con varilla para
soldar".
• Póngase ropa de protección adecuada según las
especificaciones y prepare su lugar de trabajo.
• Conecte el terminal de puesta a tierra (5) a la pieza
de trabajo.
• Sujete el electrodo en el portaelectrodos (disponible
opcionalmente).
• Conecte el aparato, colocando el interruptor de
conexión/desconexión (1) en la posición "I" ("ON").
• Seleccione el modo "MMA", accionando el botón de
selección (17) hasta que el indicador luminosos que
se encuentra junto a "MMA (18)" se ilumine.
• Ajuste la corriente de soldadura con el potenciómetro
para el ajuste de la corriente de soldadura (15) en
función del electrodo utilizado.
• Sujétese la careta de soldador delante del rostro y
comience a soldar.
• Para finalizar el proceso de trabajo, coloque el
interruptor de conexión/desconexión (1) en la
posición "O" ("OFF").
Electrodo Ø (mm) Corriente de soldadura (A)
1,6 25 - 40 A
2 40 - 60 A
2,5 50 - 80 A
3,2 80 - 130 A
m ¡Atención! El terminal de puesta a tierra (5) y
el portaelectrodos/el electrodo no deben entrar en
contacto directo.
m ¡Atención! No toque la pieza de trabajo con el
electrodo. Podría dañarse y dificultar el encendido del
arco eléctrico. Una vez que el arco eléctrico se haya
encendido, trate de mantener una distancia respecto
a la pieza de trabajo que corresponda al diámetro del
electrodo utilizado. La distancia debe mantenerse
constante, en la medida de lo posible, durante el
proceso de soldadura. La inclinación del electrodo en
la dirección de trabajo debe ser de 20–30 grados.
m ¡Atención! Utilice siempre tenazas para retirar
los electrodos gastados o mover piezas de trabajo
que estén calientes. Tenga en cuenta que el
portalectrodos debe colocarse siempre sobre una
base aislante después del proceso de soldadura.
La escoria debe retirarse del cordón de soldadura
inmediatamente después de enfriarse. Para continuar
la soldadura en una costura interrumpida:
• Retire primero la escoria del punto de conexión.
• En la unión del cordón, se enciende el arco eléctrico,
se guía hacia el punto de conexión, allí se funde
correctamente y, a continuación, se prosigue.
m ¡Atención! El trabajo de soldadura genera calor.
Por lo tanto, el aparato de soldadura debe dejarse
en marcha al ralentí durante al menos media hora
después de su uso. Alternativamente, deje que el
aparato se enfríe durante una hora. El aparato no debe
embalarse ni almacenarse hasta que la temperatura
del mismo se haya normalizado.
m ¡Atención! Una tensión que se encuentre 10 %
por debajo de la tensión de entrada nominal del
aparato de soldadura, puede acarrear las siguientes
consecuencias:
• La corriente del aparato disminuye.
• El arco eléctrico se rompe o se vuelve inestable.
m ¡Atención!
• La radiación del arco eléctrico puede provocar la
inflamación de los ojos y quemaduras en la piel.
• La escoria salpicada y fundida puede provocar
lesiones oculares y quemaduras.
• Monte la careta de soldador como se describe en
"Montar la pantalla de soldadura ".
Solo pueden utilizarse los cables de soldadura que se
incluyen en el volumen de suministro.
Elija entre soldadura de empuje o de arrastre. A
continuación, se representa la influencia de la
dirección del desplazamiento en las características del
cordón de soldadura:
Penetración
Anchura de cordón
de soldadura
Cordón de soldadura
Error de costura
soldada
www.scheppach.com
Soldadura de empuje
menor
mayor
más plano
mayor
