8. Débrancher les pinces crocodiles du câble du stimulateur test des
plots de l'électrode.
Stimulation test avec le câble du stimulateur test avec connecteur
autobloquant
Le câble du stimulateur test avec connecteur autobloquant est
quadripolaire. Lorsque ce câble est connecté au stimulateur test
Modèle 3625, les quatre commutateurs de plot sont actifs.
Attention : Fixer le câble avant de brancher le câble du stimulateur test
avec connecteur autobloquant au connecteur du mandrin de l'électrode
DBS. Sinon, le poids du connecteur autobloquant risquerait de déplacer
l'électrode.
1. Vérifier que la sortie du stimulateur test (amplitude) est sur arrêt.
2. Insérer et verrouiller le connecteur du mandrin de l'électrode dans le
connecteur autobloquant du câble du stimulateur test. (Se référer
aux figures 4 à 7).
Remarque : Le connecteur ne s'insère dans le connecteur
cylindrique autobloquant que dans un seul sens (Figure 4).

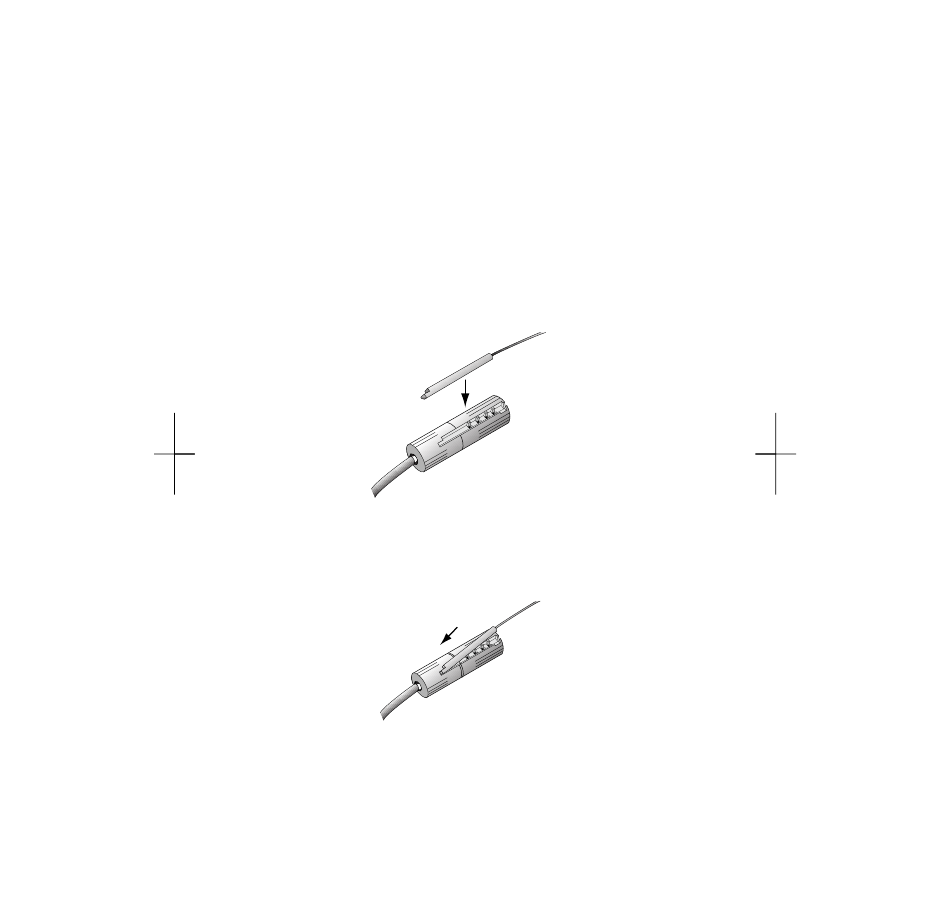

Figure 4. Positionnement du connecteur du mandrin et du connecteur cylindrique
Remarque : Placer le connecteur du mandrin dans la rainure en
l'inclinant légèrement pour fixer l'extrémité du connecteur.
Figure 5. Glissement du connecteur du mandrin dans la rainure.
60 Français Manuel technique
autobloquant.
