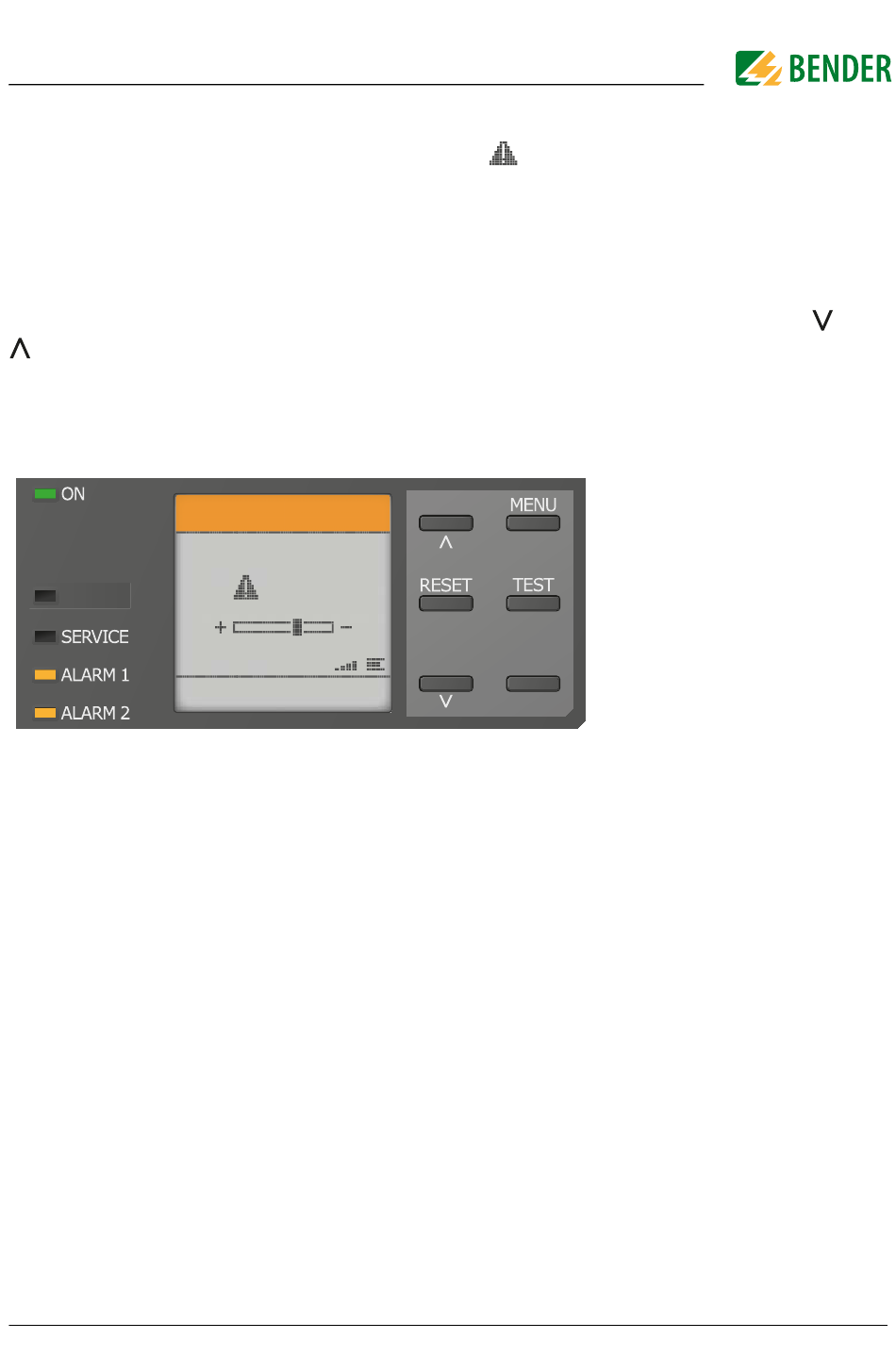

7.2 Fehleranzeige (aktiv)
Ein aktiver Fehler wird auf dem Display mit einem
angezeigt.
Der obere Teil des Displays wird orange und zeigt die Fehlermeldung an.
Je nach Fehlertyp, werden die LEDs "ALARM 1", "ALARM 2" oder "SERVICE" aktiviert.
Im folgenden Beispiel wird ein Widerstand erkannt. Da die eingestellten Ansprechwerte von
R
=40 kΩ und R
=10 kΩ beide unterschritten sind, wurden „ALARM 1" und „ALARM 2"
an1
an2
ausgelöst.
Sollte es zu mehreren Fehlermeldungen gekommen sein, können Sie mit den Tasten
und
die aufgetretenen Fehler anzeigen.
Wird R
in einem DC-Netz unterschritten oder wird in einem AC-Netz eine
an1
DC-Verlagerung erkannt, dann wird im Display zusätzlich die Information über die
DC-Verlagerung angezeigt.
Isolationsfehler
7 kΩ
7 kΩ
PGH ON
1/4
